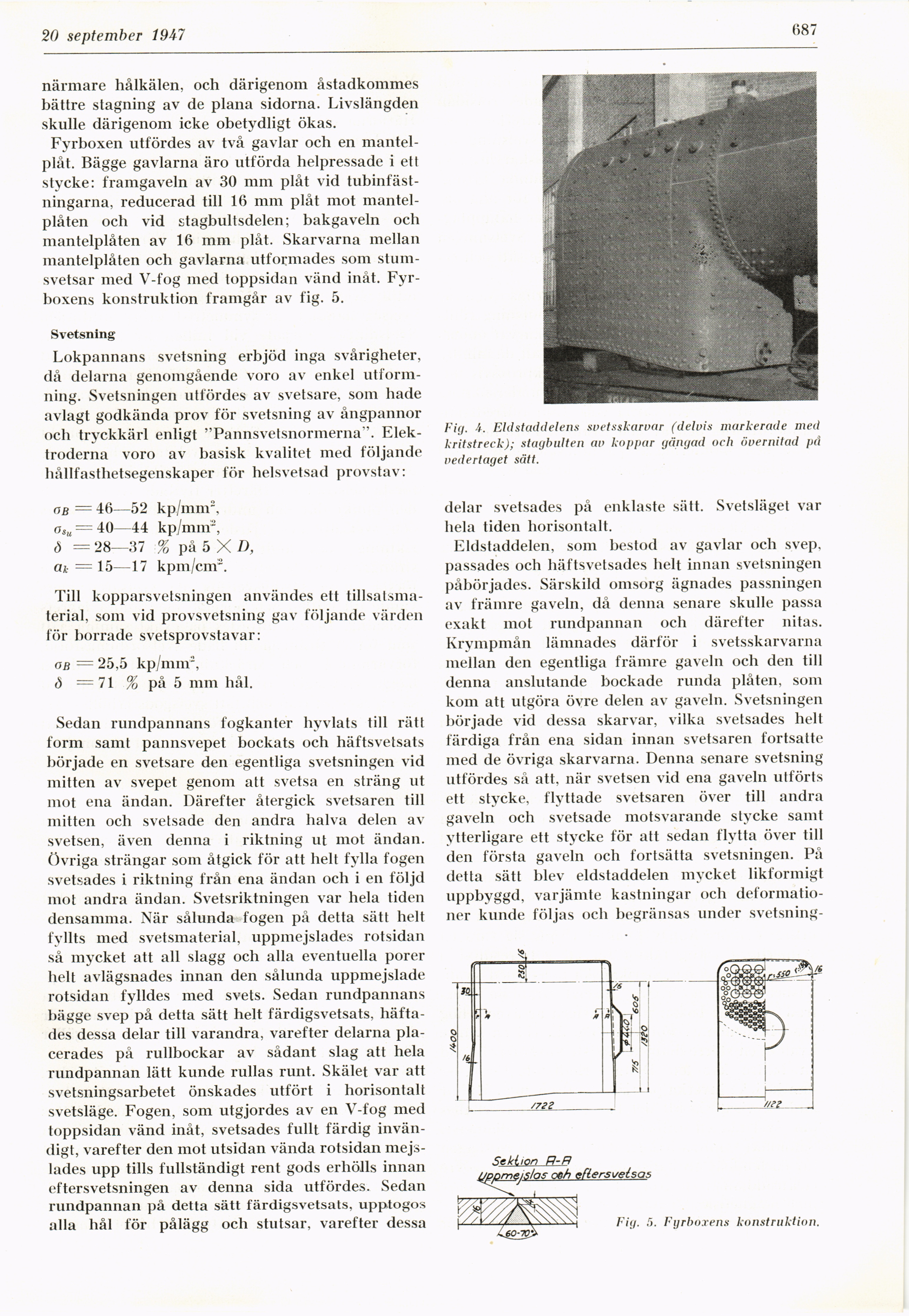

närmare hålkälen, och därigenom åstadkommes
bättre stagning av de plana sidorna. Livslängden
skulle därigenom icke obetydligt ökas.
Fyrboxen utfördes av två gavlar och en
mantelplåt. Bägge gavlarna äro utförda helpressade i et I
stycke: framgaveln av 30 mm plåt vid
tubinfästningarna, reducerad till 16 mm plåt mot
mantelplåten och vid stagbultsdelen; bakgaveln och
mantelplåten av 16 mm plåt. Skarvarna mellan
mantelplåten och gavlarna utformades som
stum-svetsar med V-fog med toppsidan vänd inåt.
Fvr-boxens konstruktion framgår av fig. 5.
Svetsning
Lokpannans svetsning erbjöd inga svårigheter,
då delarna genomgående voro av enkel
utformning. Svetsningen utfördes av svetsare, som hade
avlagt godkända prov för svetsning av ångpannor
och tryckkärl enligt "Pannsvetsnormerna".
Elektroderna voro av basisk kvalitet med följande
hållfasthetsegenskaper för helsvetsad provstav:
OB — 46—52 kp/mnr,
oSu = 40—44 kp/mnr,
à = 28—37 % på 5 X D,
ai- = 15—17 kpm/cm2.
Till kopparsvetsningen användes ett
tillsatsmaterial, som vid provsvetsning gav följande värden
för borrade svetsprovstavar:
oß = 25,5 kp/mnr,
<5 =71 % på 5 mm hål.
Sedan rundpannans fogkanter hyvlats till rätt
form samt pannsvepet bockats och häftsvetsats
började en svetsare den egentliga svetsningen vid
mitten av svepet genom att svetsa en sträng ut
mot ena ändan. Därefter återgick svetsaren till
mitten och svetsade den andra halva delen av
svetsen, även denna i riktning ut mot ändan,
övriga strängar som åtgick för att helt fylla fogen
svetsades i riktning från ena ändan och i en följd
mot andra ändan. Svetsriktningen var hela tiden
densamma. När sålunda fogen på detta sätt helt
fyllts med svetsmaterial, uppmejslades rotsidan
så mycket att all slagg och alla eventuella porer
helt avlägsnades innan den sålunda uppmejslade
rotsidan fylldes med svets. Sedan rundpannans
bägge svep på detta sätt helt färdigsvetsats,
häftades dessa delar till varandra, varefter delarna
placerades på rullbockar av sådant slag att hela
rundpannan lätt kunde rullas runt. Skälet var att
svetsningsarbetet önskades utfört i horisontalt
svetsläge. Fogen, som utgjordes av en V-fog med
toppsidan vänd inåt, svetsades fullt färdig
invändigt, varefter den mot utsidan vända rotsidan
mejslades upp tills fullständigt rent gods erhölls innan
eftersvetsningen av denna sida utfördes. Sedan
rundpannan på detta sätt färdigsvetsats, upptogos
alla hål för pålägg och stutsar, varefter dessa
Fig. A. Eldstaddelens svetsskarvar (delvis markerade med
kritstreck); stagbulten av koppar gängad och övernitad pä
vedertaget sätt.
delar svetsades på enklaste sätt. Svetsläget var
hela tiden horisontalt.
Eldstaddelen, som bestod av gavlar och svep.
passades och häftsvetsades helt innan svetsningen
påbörjades. Särskild omsorg ägnades passningen
av främre gaveln, då denna senare skulle passa
exakt mot rundpannan och därefter nitas.
Krympmån lämnades därför i svetsskarvarna
mellan den egentliga främre gaveln och den till
denna anslutande bockade runda plåten, som
kom att utgöra övre delen av gaveln. Svetsningen
började vid dessa skarvar, vilka svetsades helt
färdiga från ena sidan innan svetsaren fortsatte
med de övriga skarvarna. Denna senare svetsning
utfördes så att, när svetsen vid ena gaveln utförts
ett stycke, flyttade svetsaren över till andra
gaveln och svetsade motsvarande stycke samt
ytterligare ett stycke för att sedan flytta över till
den första gaveln och fortsätta svetsningen. På
detta sätt blev eldstaddelen mycket likformigt
uppbyggd, varjämte kastningar och
deformationer kunde följas och begränsas under svetsning-
Fig. 5. Fyrboxens konstruktion.
