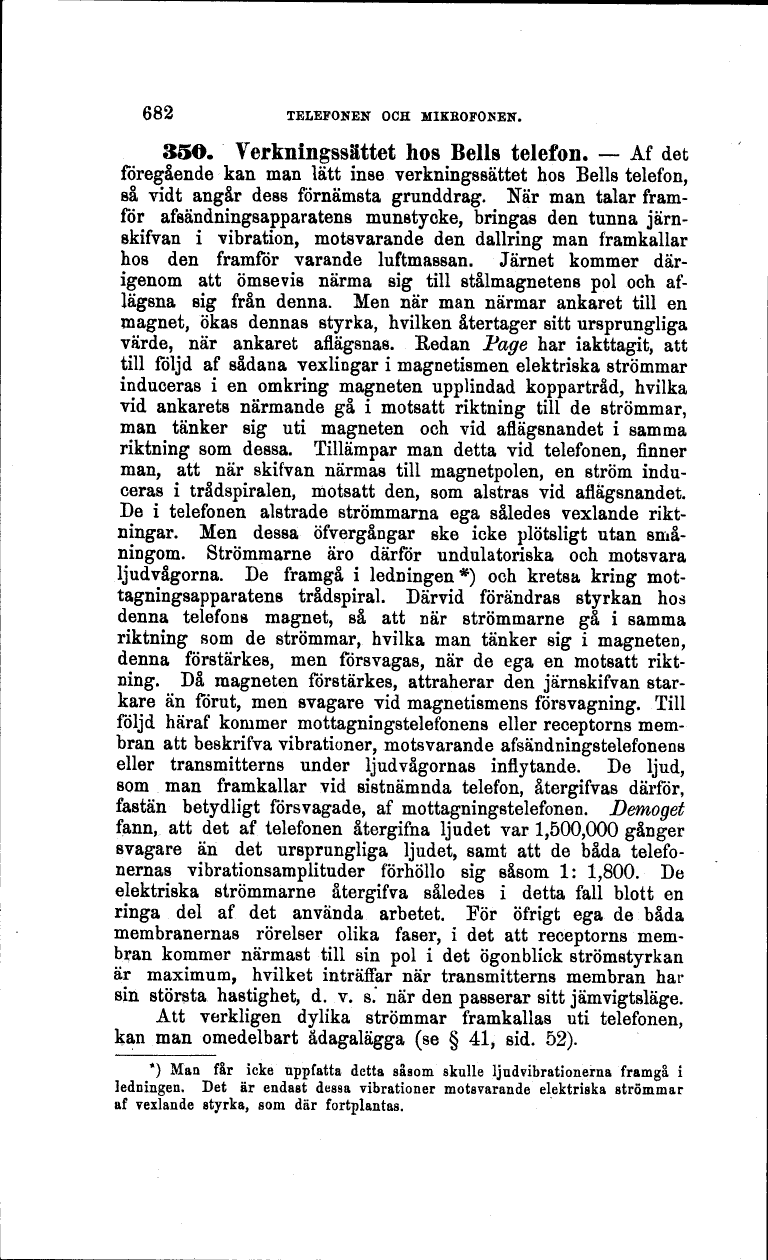

682 TELEFONEN OCH MIKBOFOKEN.
35O. Verkningssättet hos Bells telefon. - Af det
föregående kan man lätt inse verkningssättet hos Bells telefon,
så vidt angår dess förnämsta grunddrag. När man talar
framför afsändningsapparatens munstycke, bringas den tunna
järn-skifvan i vibration, motsvarande den dallring man framkallar
hos den framför varande luftmassan. Järnet kommer
därigenom att ömsevis närma sig till stålmagnetens pol och
aflägsna sig från denna. Men när man närmar ankaret till en
magnet, ökas dennas styrka, hvilken återtager sitt ursprungliga
värde, när ankaret aflägsnas. Kedan Page har iakttagit, att
till följd af sådana vexlingar i magnetismen elektriska strömmar
induceras i en omkring magneten upplindad koppartråd, hvilka
vid ankarets närmande gå i motsatt riktning till de strömmar,
man tänker sig uti magneten och vid aflägsnandet i samma
riktning som dessa. Tillämpar man detta vid telefonen, finner
man, att när skifvan närmas till magnetpolen, en ström
induceras i trådspiralen, motsatt den, som alstras vid aflägsnandet.
De i telefonen alstrade strömmarna ega således vexlande
riktningar. Men dessa öfvergångar ske icke plötsligt utan
småningom. Strömmarne äro därför undulatoriska och motsvara
ljudvågorna. De framgå i ledningen*) och kretsa kring
mottagningsapparatens trådspiral. Därvid förändras styrkan hos
denna telefons magnet, så att när strömmarne gå i samma
riktning som de strömmar, hvilka man tänker sig i magneten,
denna förstärkes, men försvagas, när de ega en motsatt
riktning. Då magneten förstärkes, attraherar den järnskifvan
starkare än förut, men svagare vid magnetismens försvagning. Till
följd häraf kommer mottagningstelefonens eller receptorns
membran att beskrifva vibrationer, motsvarande afsändningstelefonens
eller transmitterns under ljudvågornas inflytande. De ljud,
som man framkallar vid sistnämnda telefon, återgifvas därför,
fastän betydligt försvagade, af mottagningstelefonen. Demoget
fann, att det af telefonen återgifna ljudet var 1,500,000 gånger
svagare än det ursprungliga ljudet, samt att de båda
telefonernas vibrationsamplituder förhöllo sig såsom 1: 1,800. De
elektriska strömmarne återgifva således i detta fall blott en
ringa del af det använda arbetet. För öfrigt ega de båda
membranernas rörelser olika faser, i det att receptoras
membran kommer närmast till sin pol i det ögonblick strömstyrkan
är maximum, hvilket inträffar när transmitterns membran har
sin största hastighet, d. v. s. när den passerar sitt järn vigtsläge.
Att verkligen dylika strömmar framkallas uti telefonen,
kan man omedelbart ådagalägga (se § 41, sid. 52).
*) Man får icke uppfatta detta såaom skulle ljudvibrationerna framgå i
ledningen. Det är endast dessa vibrationer motsvarande elektriska strömmar
af vexlande styrka, som där fortplantas.
