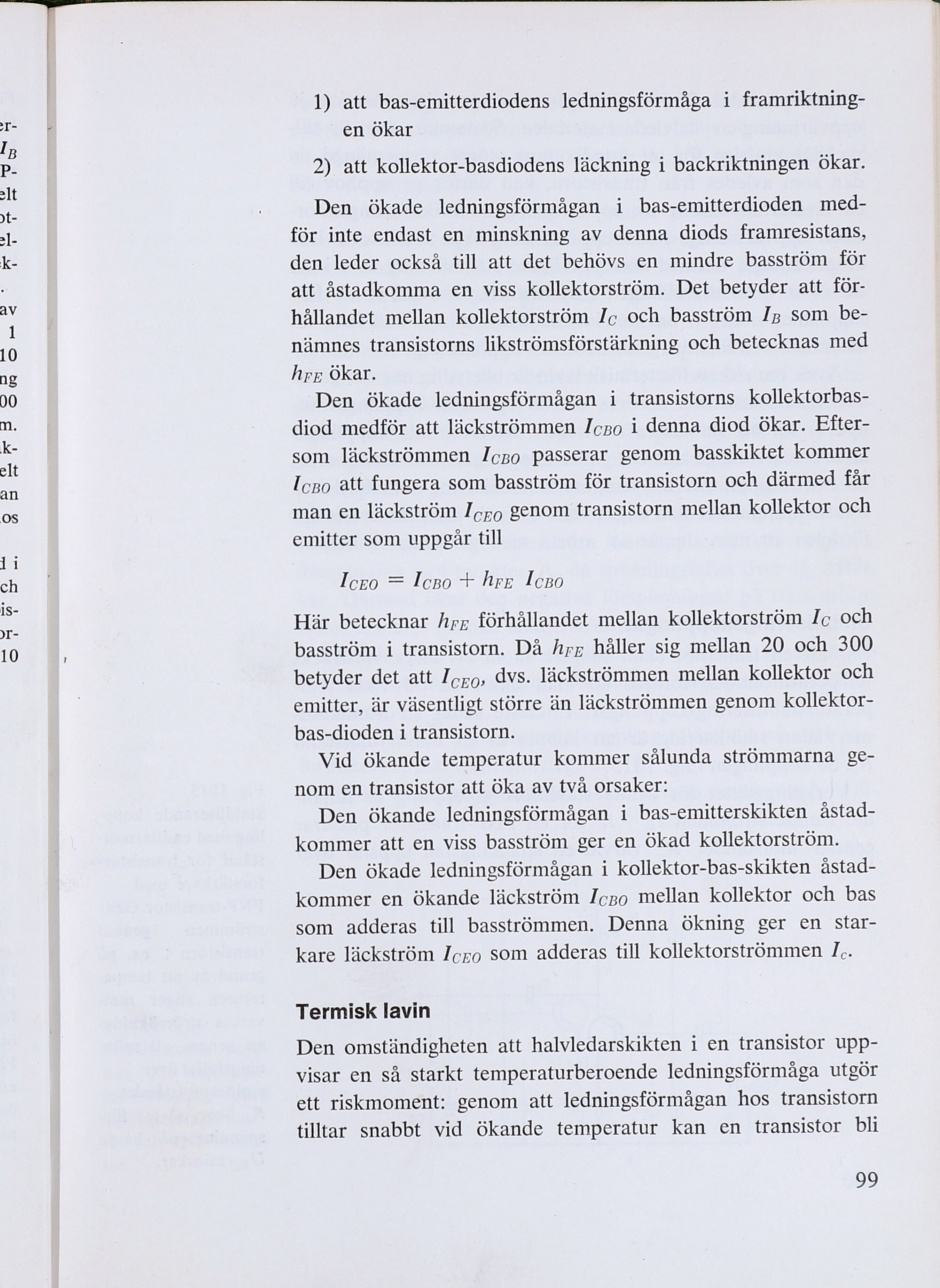

1) att bas-emitterdiodens ledningsförmåga i framriktning-
en ökar
2) att kollektor-basdiodens läckning i backriktningen ökar.
Den ökade ledningsförmågan i bas-emitterdioden med-
för inte endast en minskning av denna diods framresistans,
den leder också till att det behövs en mindre basström för
att åstadkomma en viss kollektorström. Det betyder att för-
hållandet mellan kollektorström Ic och basström Ig som be-
nämnes transistorns likströmsförstärkning och betecknas med
hrFE ökar.
Den ökade ledningsförmågan i transistorns kollektorbas-
diod medför att läckströmmen Icpgo i denna diod ökar. Efter-
som läckströmmen IcBzo passerar genom basskiktet kommer
IcBo att fungera som basström för transistorn och därmed får
man en läckström I-p, genom transistorn mellan kollektor och
emitter som uppgår till
Iczeo = IcBo + hrFr IcBo
Här betecknar Arp förhållandet mellan kollektorström Ic och
basström i transistorn. Då hrp håller sig mellan 20 och 300
betyder det att Z-z9, dvs. läckströmmen mellan kollektor och
emitter, är väsentligt större än läckströmmen genom kollektor-
bas-dioden i transistorn.
Vid ökande temperatur kommer sålunda strömmarna ge-
nom en transistor att öka av två orsaker:
Den ökande ledningsförmågan i bas-emitterskikten åstad-
kommer att en viss basström ger en ökad kollektorström.
Den ökade ledningsförmågan i kollektor-bas-skikten åstad-
kommer en ökande läckström IcBzo mellan kollektor och bas
som adderas till basströmmen. Denna ökning ger en star-
kare läckström Icro som adderas till kollektorströmmen [Ic.
Termisk lavin
Den omständigheten att halvledarskikten i en transistor upp-
visar en så starkt temperaturberoende ledningsförmåga utgör
ett riskmoment: genom att ledningsförmågan hos transistorn
tilltar snabbt vid ökande temperatur kan en transistor bli
99
