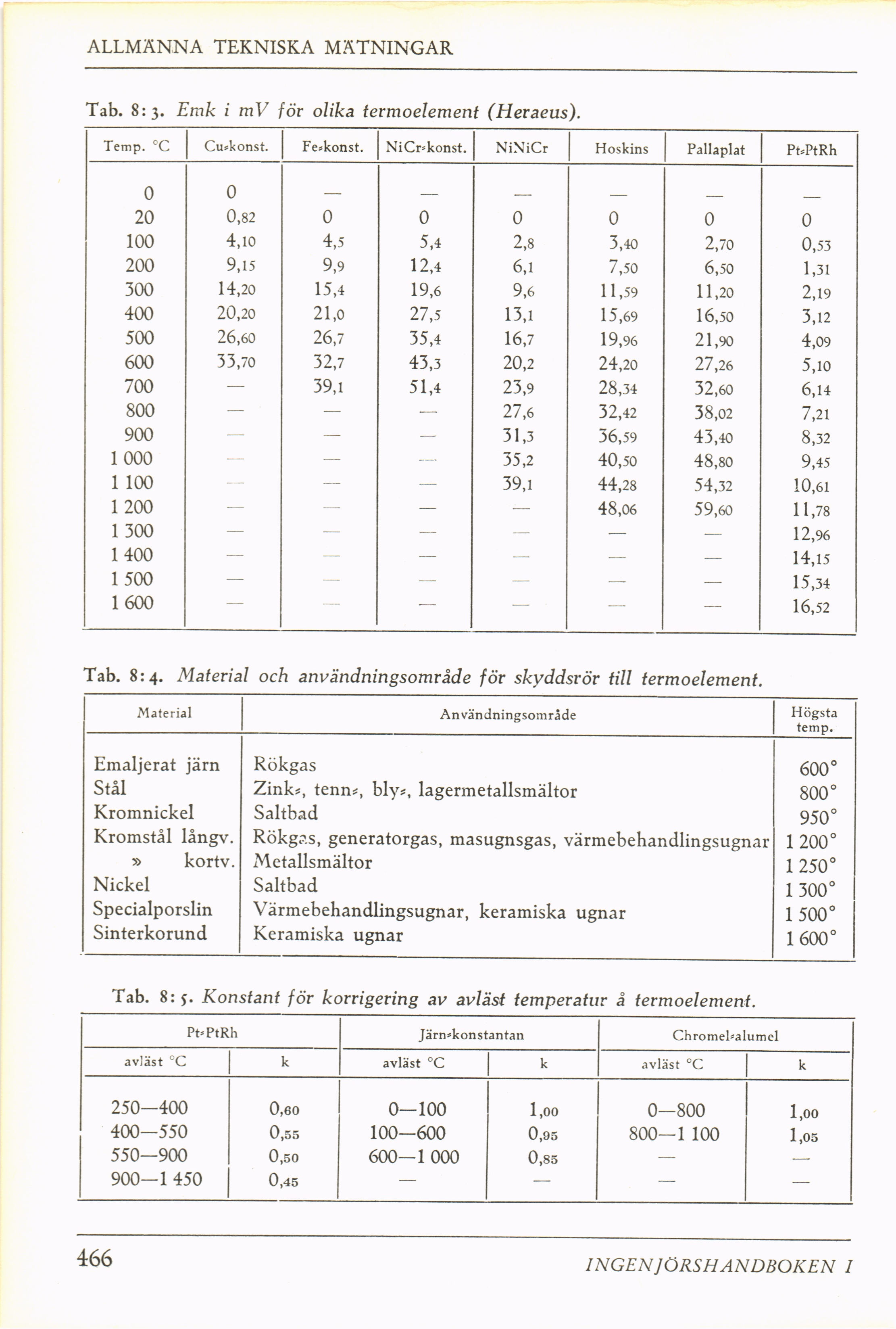

ALLMÄNNA TEKNISKA MÄTNINGAR
Tab. 8:3. Emk i mV för olika termoelement (Heraeus).
Temp. °C Cu=konst. Fe*konst. NiCr»konst. NiNiCr Hoskins Pallaplat PtsPtRh
0 20 0 0,82 0 0 0 0 0 0
100 4,10 4,5 5,4 2,8 3,40 2,70 0,53
200 9,15 9,9 12,4 6,1 7,50 6,50 1,31
300 14,20 15,4 19,6 9,6 11,59 11,20 2,19
400 20,20 21,0 27,5 13,1 15,69 16,50 3,12
500 26,60 26,7 35,4 16,7 19,96 21,90 4,09
600 33,70 32,7 43,3 20,2 24,20 27,26 5,10
700 — 39,1 51,4 23,9 28,34 32,60 6,14
800 — — — 27,6 32,42 38,02 7,21
900 — — 31,3 36,59 43,40 8,32
1 000 — — 35,2 40,50 48,80 9,45
1 100 — - — 39,1 44,28 54,32 10,61
1 200 — — — — 48,06 59,60 11,78
1 300 — — — — — — 12,96
1400 — — — — — — 14,15
1 500 — — — — — — 15,34
1 600 — — — — — — 16,52
Tab. 8:4. Material och användningsområde för skyddsrör till termoelement.
Material Användningsområde Högsta temp.
Emaljerat järn Rökgas 600°
Stål Zinks, tenn*, bly*, lagermetallsmältor 800°
Kromnickel Saltbad 950°
Kromstål långv. Rökg?.s, generatorgas, masugnsgas, värmebehandlingsugnar 1 200°
» kortv. Metallsmältor 1 250°
Nickel Saltbad 1 300°
Specialporslin Värmebehandlingsugnar, keramiska ugnar 1 500°
Sinterkorund Keramiska ugnar 1600°
Tab. 8: Konstant för korrigering av avläst temperatur å termoelement.
Pt*PtRh Järn*konstantan Chromel*alumel
avläst °C k avläst °C k avläst °C k
250-400 0,60 0—100 l,oo 0—800 1,00
400—550 0,55 100—600 0,95 800—1 100 1,05
550—900 0,50 600—1 000 0,85 — —
900—1 450 0,45 — — — —
466
INGEN 1ÖRSHANDBOKEN I
