Släpskopor

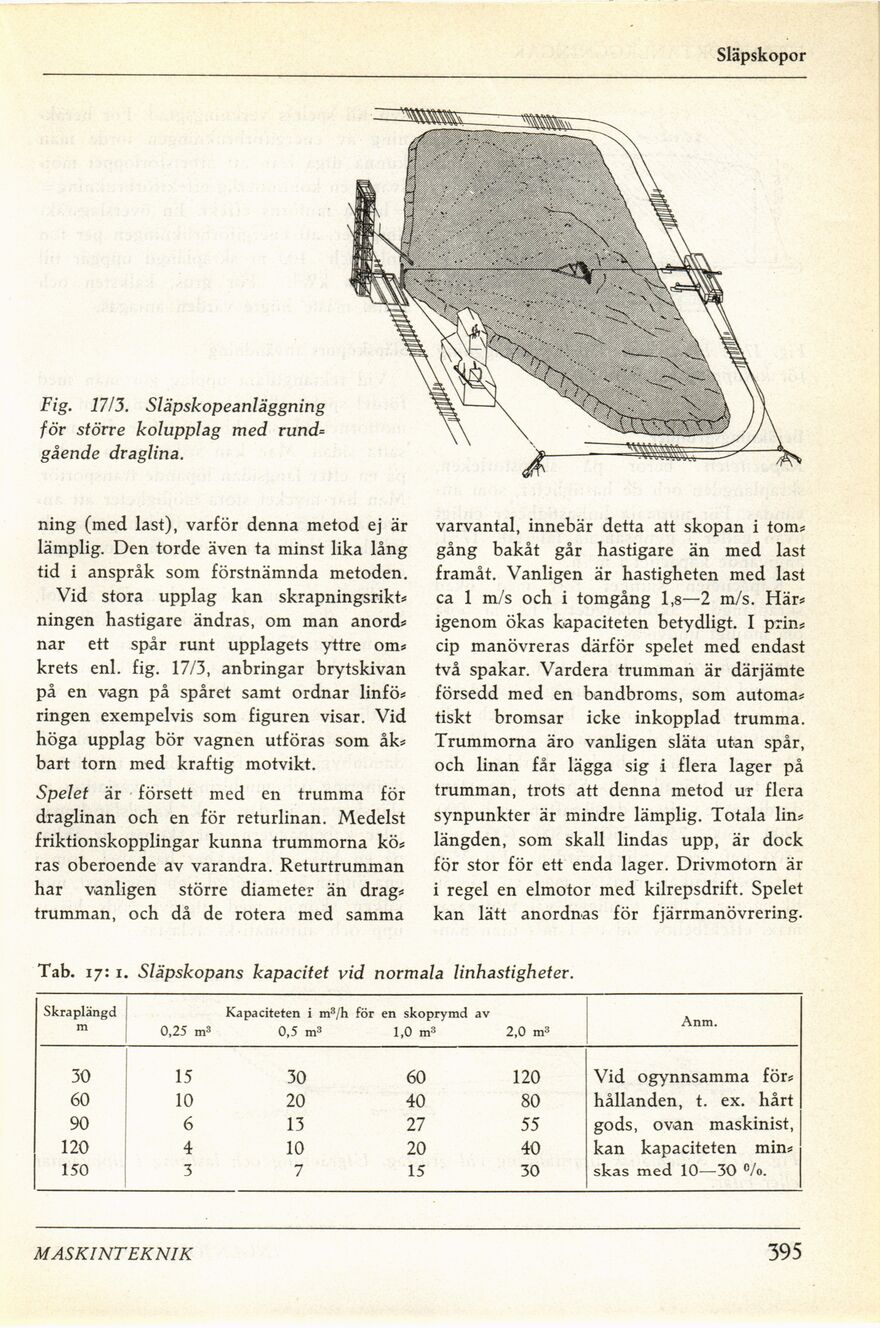

Fig. 17/3. Släpskopeanläggning
fö v större kolupplag med rund=
gående draglina.
ning (med last), varför denna metod ej är
lämplig. Den torde även ta minst lika lång
tid i anspråk som förstnämnda metoden.
Vid stora upplag kan skrapningsrikt?
ningen hastigare ändras, om man anord?
nar ett spår runt upplagets yttre om»
krets enl. fig. 17/3, anbringar brytskivan
på en vagn på spåret samt ordnar linfö?
ringen exempelvis som figuren visar. Vid
höga upplag bör vagnen utföras som åk?
bart torn med kraftig motvikt.
Spelet är försett med en trumma för
draglinan och en för returlinan. Medelst
friktionskopplingar kunna trummorna kö?
ras oberoende av varandra. Returtrumman
har vanligen större diameter än drag?
trumman, och då de rotera med samma
varvantal, innebär detta att skopan i tom?
gång bakåt går hastigare än med last
framåt. Vanligen är hastigheten med last
ca 1 m/s och i tomgång 1,8—2 m/s. Här?
igenom ökas kapaciteten betydligt. I prin?
cip manövreras därför spelet med endast
två spakar. Vardera trumman är därjämte
försedd med en bandbroms, som automa?
tiskt bromsar icke inkopplad trumma.
Trummorna äro vanligen släta utan spår,
och linan får lägga sig i flera lager på
trumman, trots att denna metod ur flera
synpunkter är mindre lämplig. Totala lin?
längden, som skall lindas upp, är dock
för stor för ett enda lager. Drivmotorn är
i regel en elmotor med kilrepsdrift. Spelet
kan lätt anordnas för fjärrmanövrering.
Tab. 17: i. Släpskopans kapacitet vid normala linhastigheter.
Skraplängd m 0,25 m3 Kapaciteten i m3/h för 0,5 m3 en skoprymd av 1,0 m3 2,0 m3 Anm.
30 15 30 60 120 Vid ogynnsamma för? hållanden, t. ex. hårt gods, ovan maskinist, kan kapaciteten min? skas med 10—30 %>.
60 10 20 40 80
90 6 13 27 55
120 4 10 20 40
150 3 7 15 30
MASKINTEKNIK
395
