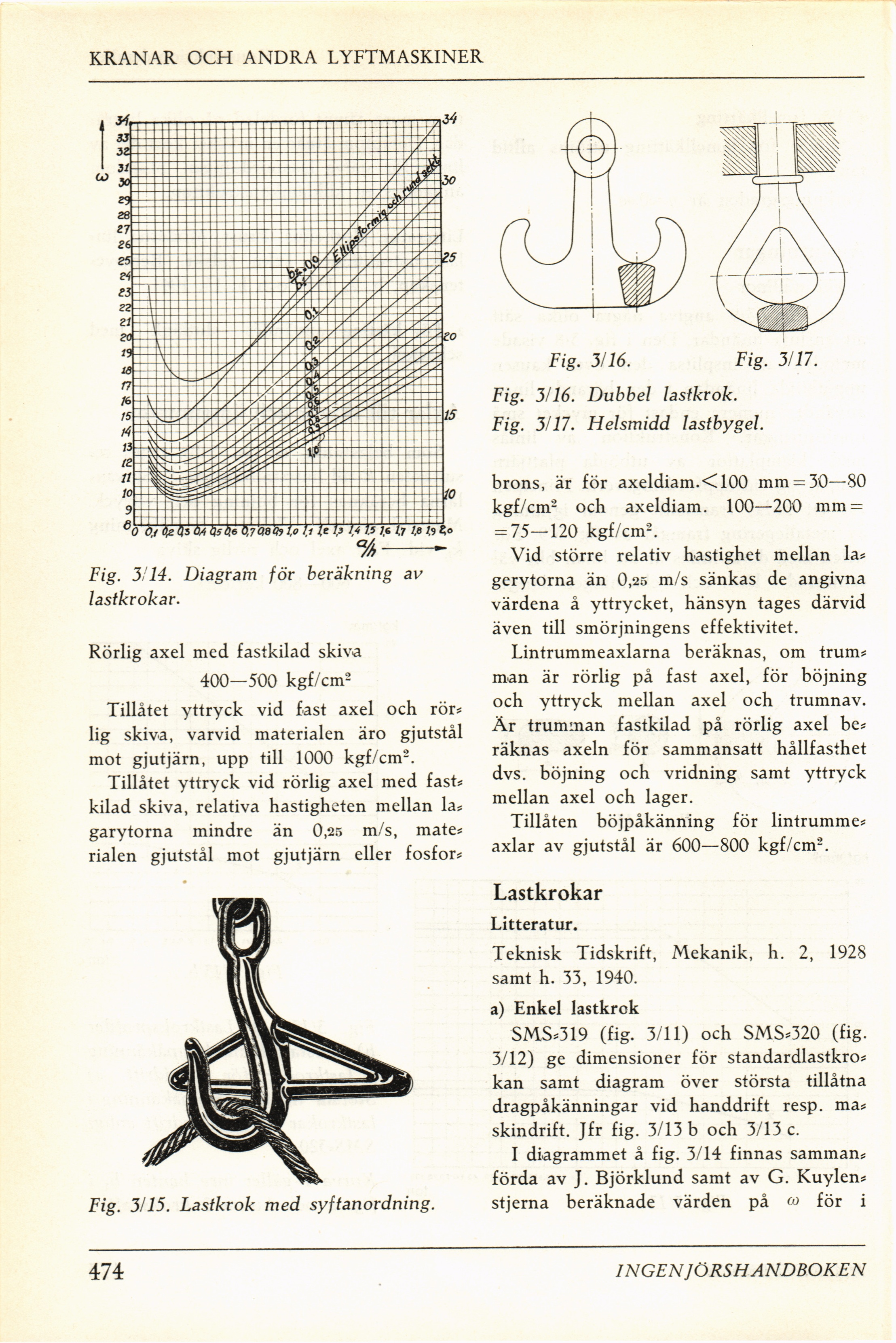

KRANAR OCH ANDRA LYFTMASKINER
Fig. 3/16. Fig. 3/17.
Fig. 3/16. Dubbel lastkrok.
Fig. 3/17. Helsmidd lastbygel.
brons, är för axeldiam.<100 mm = 30—80
kgf/cm2 och axeldiam. 100—200 mm =
= 75—120 kgf/cm2.
Vid större relativ hastighet mellan la*
gerytorna än 0,25 m/s sänkas de angivna
värdena å yttrycket, hänsyn tages därvid
även till smörjningens effektivitet.
Lintrummeaxlarna beräknas, om trum*
man är rörlig på fast axel, för böjning
och yttryck mellan axel och trumnav.
Är trumman fastkilad på rörlig axel be*
räknas axeln för sammansatt hållfasthet
dvs. böjning och vridning samt yttryck
mellan axel och lager.
Tillåten böjpåkänning för lintrumme*
axlar av gjutstål är 600—800 kgf/cm2.
Lastkrokar
Litteratur.
Teknisk Tidskrift, Mekanik, h. 2, 1928
samt h. 33, 1940.
a) Enkel lastkrok
SMS*319 (fig. 3/11) och SMS*320 (fig.
3/12) ge dimensioner för standardlastkro*
kan samt diagram över största tillåtna
dragpåkänningar vid handdrift resp. ma*
skindrift. Jfr fig. 3/13 b och 3/13 c.
I diagrammet å fig. 3/14 finnas samman*
förda av J. Björklund samt av G. Kuylen*
stjerna beräknade värden på (o för i
Fig. 3/14. Diagram för beräkning av
lastkrokar.
Rörlig axel med fastkilad skiva
400—500 kgf/cm2
Tillåtet yttryck vid fast axel och rör*
lig skiva, varvid materialen äro gjutstål
mot gjutjärn, upp till 1000 kgf/cm2.
Tillåtet yttryck vid rörlig axel med fast*
kilad skiva, relativa hastigheten mellan la*
garytorna mindre än 0,25 m/s, mate*
rialen gjutstål mot gjutjärn eller fosfor*
Fig. 3/15. Lastkrok med syftanordning.
474
INGEN JÖRSH ANDBOKEN
