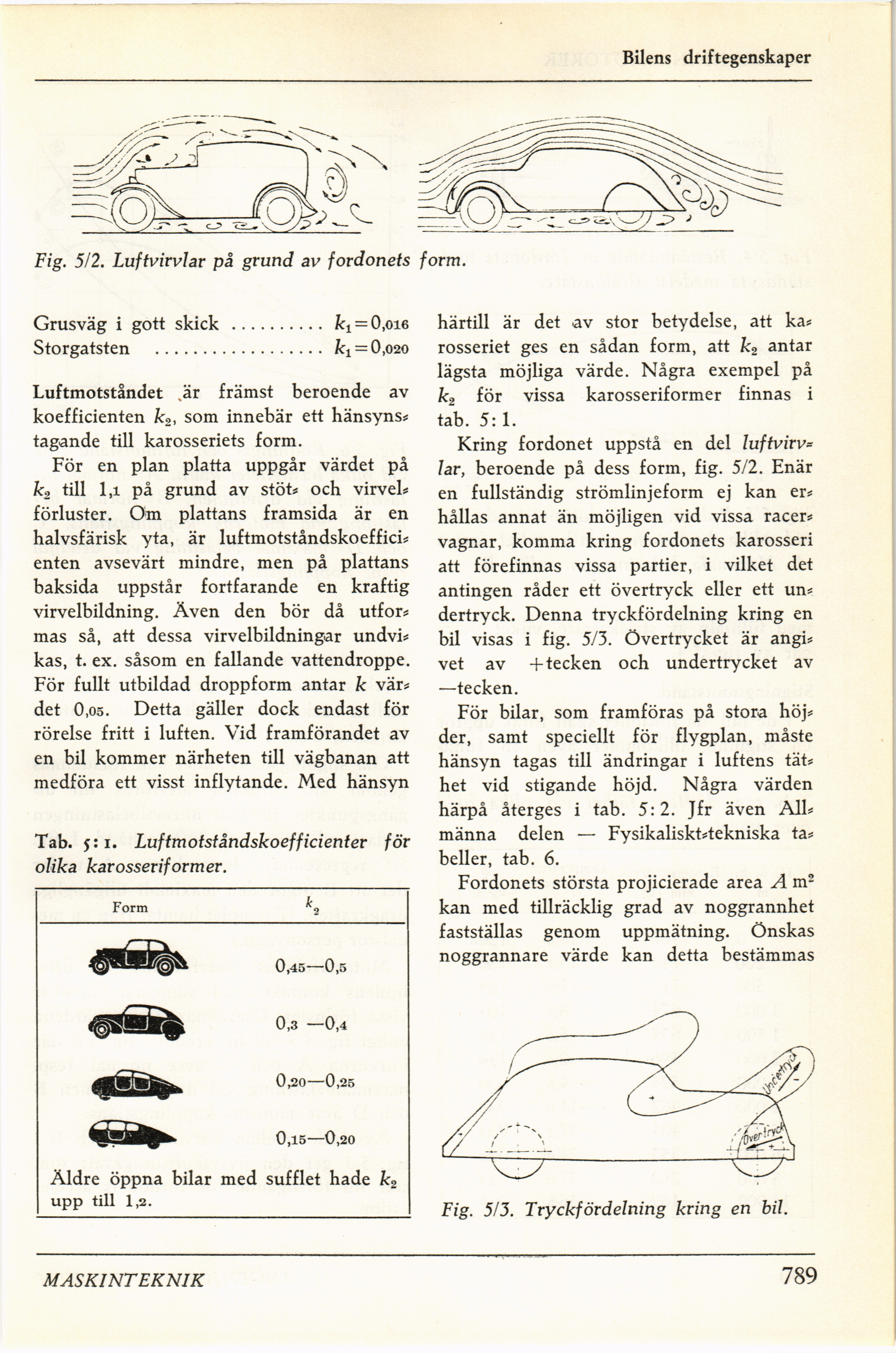

Bilens driftegenskaper
Grusväg i gott skick .......... ^ = 0,016
Storgatsten .................. ^ = 0,020
Luftmotståndet .är främst beroende av
koefficienten k2, som innebär ett hänsyns*
tagande till karosseriets form.
För en plan platta uppgår värdet på
ko till l,i på grund av stöt* och virvel*
förluster. Om plattans framsida är en
halvsfärisk yta, är luftmotståndskoeffici*
enten avsevärt mindre, men på plattans
baksida uppstår fortfarande en kraftig
virvelbildning. Även den bör då utfor*
mas så, att dessa virvelbildningar undvi*
kas, t. ex. såsom en fallande vattendroppe.
För fullt utbildad droppform antar k vär*
det 0,05. Detta gäller dock endast för
rörelse fritt i luften. Vid framförandet av
en bil kommer närheten till vägbanan att
medföra ett visst inflytande. Med hänsyn
Tab. 5:1. Luftmotståndskoefficienter för
olika karosseriformer.
Form
0,45—0,5
0,3 —0,4
0,20—0,25
0,15—0,20
Äldre öppna bilar med sufflet hade k2
upp till 1,2.
härtill är det av stor betydelse, att ka*
rosseriet ges en sådan form, att k2 antar
lägsta möjliga värde. Några exempel på
k2 för vissa karosseriformer finnas i
tab. 5:1.
Kring fordonet uppstå en del luftvirv=
lar, beroende på dess form, fig. 5/2. Enär
en fullständig strömlinjeform ej kan er*
hållas annat än möjligen vid vissa racer*
vagnar, komma kring fordonets karosseri
att förefinnas vissa partier, i vilket det
antingen råder ett övertryck eller ett un*
dertryck. Denna tryckfördelning kring en
bil visas i fig. 5/3. Övertrycket är angi*
vet av + tecken och undertrycket av
—tecken.
För bilar, som framföras på stora höj*
der, samt speciellt för flygplan, måste
hänsyn tagas till ändringar i luftens tät*
het vid stigande höjd. Några värden
härpå återges i tab. 5:2. Jfr även All*
männa delen — Fysikaliskt*tekniska ta*
beller, tab. 6.
Fordonets största projicierade area A m2
kan med tillräcklig grad av noggrannhet
fastställas genom uppmätning. Önskas
noggrannare värde kan detta bestämmas
MASKINTEKNIK
789
Fig. 5/2. Luftvirvlar på grund av fordonets form.
Fig. 5/3. Tryckfördelning kring en bil.
