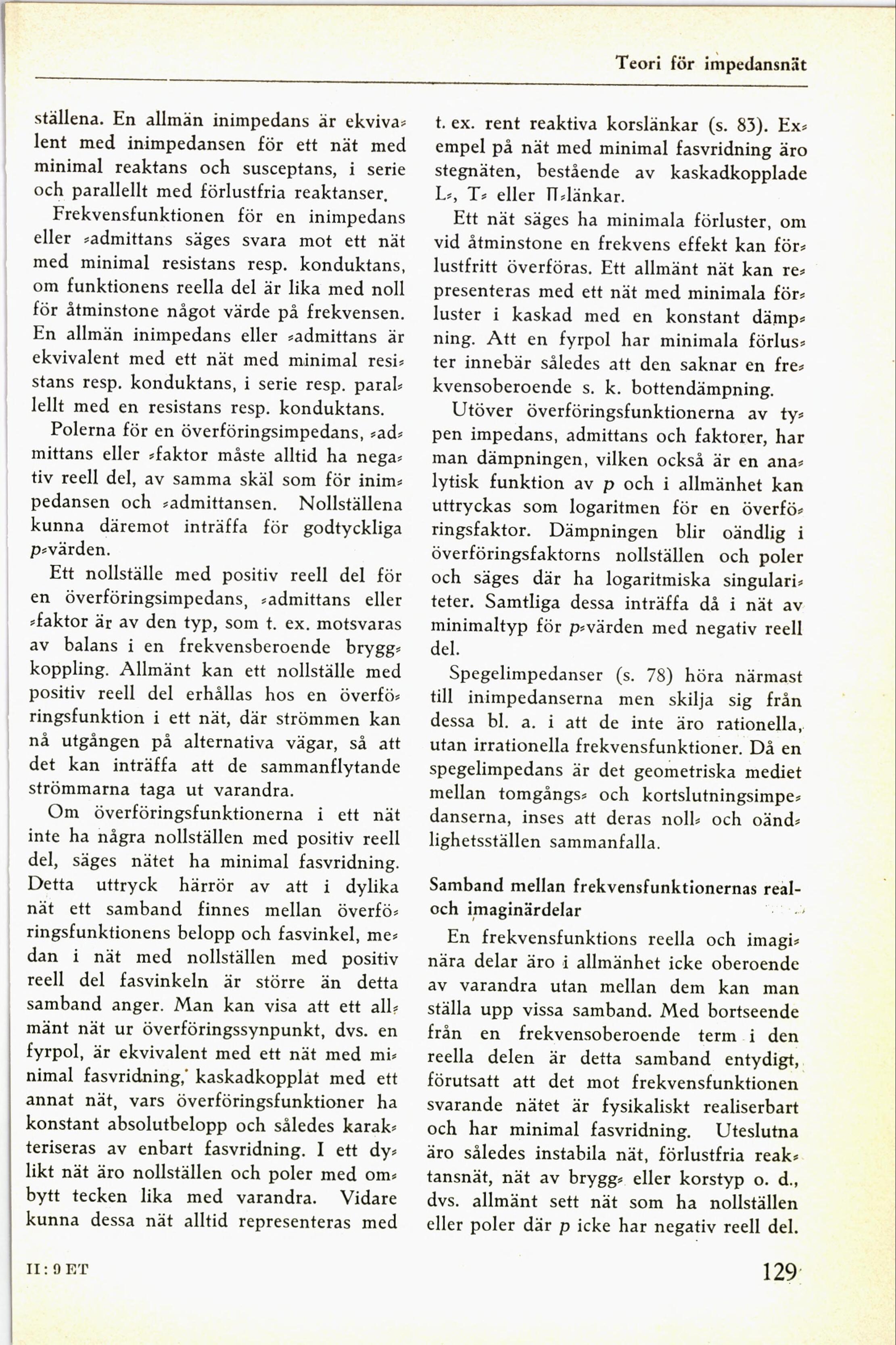

Teori för impedans-tät
W
ställena. En allmän inimpedans är ekviva-
lent med inimpedansen för ett nät med
minimal reaktans och susceptans, i serie
och parallellt med förlustfria reaktanser.
Frekvensfunktionen för en inimpedans
eller -admittans säges svara mot ett nät
med minimal resistans resp. konduktans,
om funktionens reella del är lika med noll
för åtminstone något värde på frekvensen.
En allmän inimpedans eller -admittans är
ekvivalent med ett nät med minimal resi-
stans resp. konduktans, i serie resp. paral-
lellt med en resistans resp. konduktans.
Polerna för en överföringsjmpedans, -ad-
mittans eller -faktor måste alltid ha nega-
tiv reell del, av samma skäl som för inim-
pedansen och -admittansen. Nollställena
kunna däremot inträffa för godtyckliga
p-värden.
Ett nollställe med positiv reell del för
en överföringsimpedans, -admittans eller
-faktor är av den typ, som t. ex. motsvaras
av balans i en frekvensberoende brygg-
koppling. Allmänt kan ett nollställe med
positiv reell del erhållas hos en överfö-
ringsfunktion i ett nät, där strömmen kan
nå utgången på alternativa vägar, så att
det kan inträffa att de sammanflytande
strömmarna taga ut varandra-
Om överföringsfunktionerna i ett nät
inte ha några nollställen med positiv reell
del, säges nätet ha minimal fasvridning.
Detta uttryck härrör av att i dylika
nät ett samband finnes mellan överfö-
ringsfunktionens belopp och fasvinkel, me-
dan i nät med nollställen med positiv
reell del fasvinkeln är större än detta
samband anger. Man kan visa att ett all.-
mänt nät ur överföringssynpunkt, dvs. en
fyrpol, är ekvivalent med ett nät med mi-
nimal fasvridning,« kaskadkopplat med ett
annat nät, vars överföringsfunktioner ha
konstant absolutbelopp och således karak-
teriseras av enbart fasvridning. I ett dy-
likt nät äro nollställen och poler med om-
bytt tecken lika med varandra. Vidare
kunna dessa nät alltid representeras med
ll:9E’D
t.ex. rent reaktiva korslänkar (s. 83). Ex-
empel på nät med minimal fasvridning äro
stegnäten, bestående av kaskadkopplade
L-, T- eller ss-länkar.
Ett nät säges ha minimala förluster, om
vid åtminstone en frekvens effekt kan för-
lustfritt överföras. Ett allmänt nät kan re-
presenteras med ett nät med minimala för-
luster i kaskad med en konstant dämp-
ning. Att en fyrpol har minimala förlus-
ter innebär således att den saknar en fre-
kvensoberoende s. k. bottendämpning.
Utöver överföringsfunktionerna av ty-
pen jmpedans, admittans och faktorer, har
man dämpningen, vilken också är en ana-
lytisk funktion av p och i allmänhet kan
uttryckas som logaritmen för en överfö-
ringsfaktor. Dämpningen blir oändlig i
överföringsfaktorns nollställen och poler
och säges där ha logaritmiska singulari-
teter. samtliga dessa inträffa då i nät av
minimaltyp för p-värden med negativ reell
del.
spegelimpedanser (s. 78) höra närmast
till inimpedanserna men skilja sig från
dessa bl. a. i att de inte äro rationella,.
utan irrationella frekvensfunktionen Då en
spegelimpedans är det geometriska mediet
mellan tomgångs- och kortslutningsimpe-
danserna, inses att deras noll- och oänd-
lighetsställen sammanfalla.
samband mellan frekvensfunktionernas real-
och imaginärdelar
En frekvensfunktions reella och imagi-
nära delar äro i allmänhet icke oberoende
av varandra utan mellan dem kan man
ställa upp vissa samband. Med bortseende
från en frekvensoberoende term i den
reella delen är detta samband entydigt,
förutsatt att det mot frekvensfunktionen
svarande nätet är fysikaliskt realiserbart
och har minimal fasvridning. Uteslutna
äro således instabila nät, förlustfria reak-
tansnät, nät av brygg- eller korstyp o. d·,
dvs. allmänt sett nät som ha nollställen
eller poler där p icke har negativ reell del.
129«
