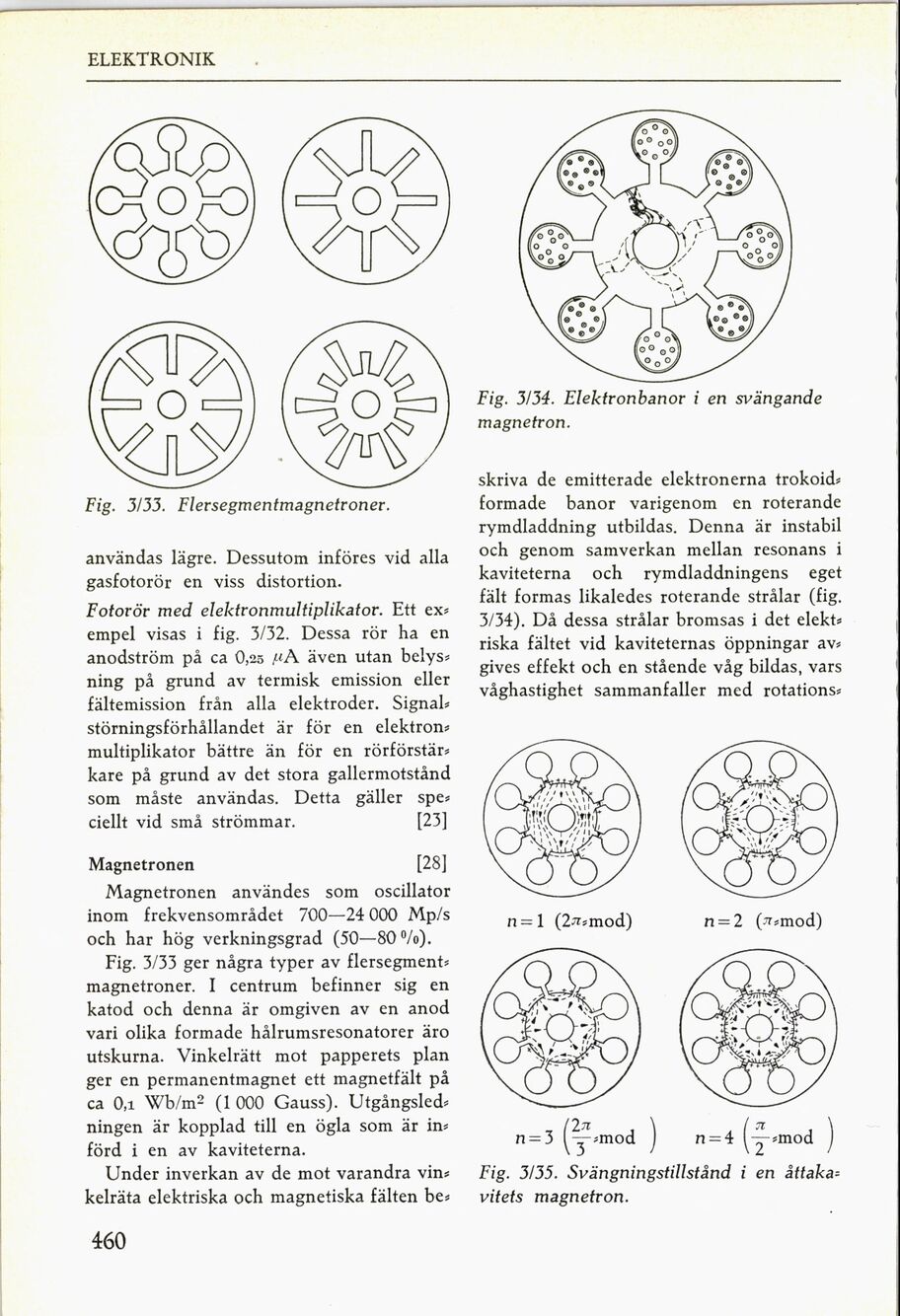

ELEKTRONIK
Fig. ZJJT Flersegmentmagnetroner.
användas lägre. Dessutom införes vid alla
gasfotorör en viss distortion.
Fotorör med elektronmultiplikator. Ett ex-
empel visas i fig. 3X32. Dessa rör ha en
anodström på ca 0,25 ,«A även utan belys-
ning på grund av termisk emission eller
fältemission från alla elektroder. signal-
störningsförhållandet är för en elektron-
multiplikator bättre än för en rörförstär-
kare på grund av det stora gallermotstånd
som måste användas. Detta gäller spe-
ciellt vid små strömmar. [23]
l281
Magnetronen användes som oscillator
inom frekvensområdet 700—24 000 Mpls
och har hög verkningsgrad (50—80 0X0).
Fig. ZXJZ ger några typer av flersegment-
magnetroner. I centrum befinner sig en
katod och denna är omgiven av en anod
vari olika formade hålrumsresonatorer äro
utskurna. Vinkelrätt mot papperets plan
ger en permanentmagnet ett magnetfält på
ca 0,1 VVme2 (1000 Gauss). Utgångsled-
ningen är kopplad till en ögla som är in-
förd i en av kaviteterna.
Under inverkan av de mot varandra vin-
kelräta elektriska och magnetiska fälten be-
460
Magnetronen
Fig. JXJHL Elektronbanor i en sväng-ande
magnetron.
skriva de emitterade elektronerna trokoid-
formade banor varigenom en roterande
rymdladdning utbildas. Denna är instabil
och genom samverkan mellan resonans i
kaviteterna och rymdladdningens eget
fält formas likaledes roterande strålar (fig.
3X34). Dä dessa strålar bromsas i det elekt-
riska fältet vid kaviteternas öppningar av-
gives effekt och en stående våg bildas, vars
våghastighet sammanfaller med rotations-
FI
n=4(2
-mod )
n=3 (23—«-mod )
Fig. 3X35. svångningstillstånd i en ätts-Ika-
Vitets tvagne-tron.
