ö
il-
:d ;
. Ll
E
- «- »- s
Are-( vens f»c)
cd
slidor-Hoffme-
cd
l
1

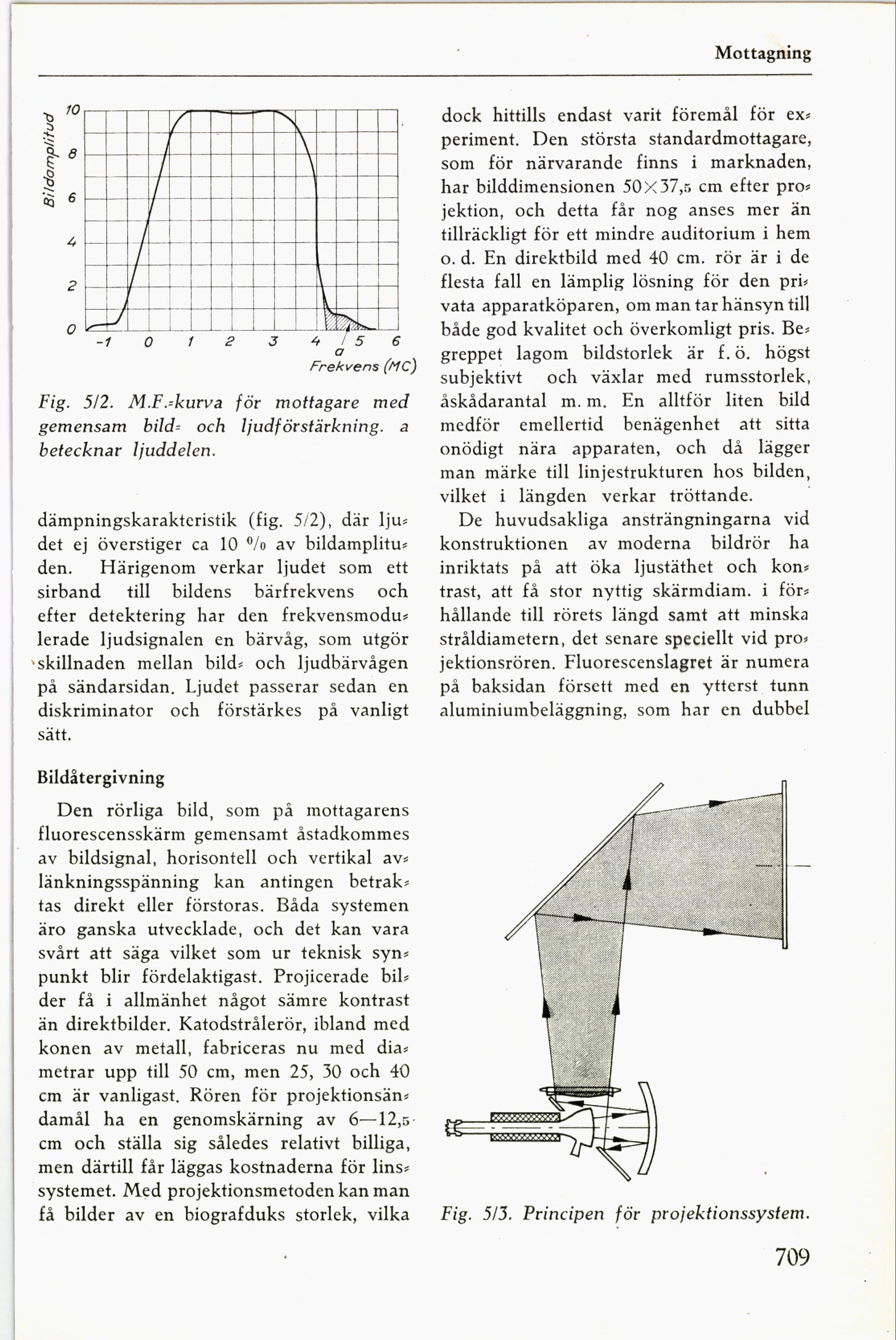

Fig. 5X2. MIT-kurva för mottagare med
gemensam bild- och ljud-förstärkning a
betecknar ljuddelen.
dämpningskarakteristik (fig. 5-"2), där lju-
det ej överstiger ca 10 Wo av bildamplitu-
den. Härigenom verkar ljudet som ett
sirband till bildens bärfrekvens och
efter detektering har den frekvensmodu-
letade ljudsignalen en bärvåg, som utgör
sskillnaden mellan bild- och ljudbärvågen
på sändarsidan. Ljudet passerar sedan en
diskriminator och förstärkes på vanligt
sätt.
Bildåtergivning
Den rörliga bild, som på mottagarens
fluorescensskärm gemensamt åstadkommes
av bildsignah horisontell och vertikal av-
länkningsspänning kan antingen betrak-
tas direkt eller förstoras. Båda systemen
äro ganska utvecklade, och det kan vara
svårt att säga vilket som ur teknisk syn-
punkt blir fördelaktigast. Projicerade bil-
der få i allmänhet något sämre kontrast
än direktbilder. Katodstrålerör, ibland med
konen av metall, fabriceras nu med dia-
metrar upp till 50 cm, men 25, 30 och 40
cm är vanligast. Rören för projektionsän-
damål ha en genomskärning av 6—12,5-
cm och ställa sig således relativt billiga,
men därtill får läggas kostnaderna för lins-
systemet. Med projektionsmetoden kan man
få bilder av en biografduks storlek, vilka
Mottagning
dock hittills endast varit föremål för ex-
periment. Den största standardmottagare,
som för närvarande finns i marknaden,
har bilddimensionen 50X37,5 cm efter pro-
jektion, och detta får nog anses mer än
tillräckligt för ett mindre auditorium i hem
o. d. En direktbild med 40 cm. rör är i de
flesta fall en lämplig lösning för den pri-
vata apparatköparen, om man tar hänsyn till
både god kvalitet och överkomligt pris. Be-
greppet lagom bildstorlek är f.ö. högst
subjektivt och växlar med rumsstorlek,
åskådarantal m.m. En alltför liten bild
medför emellertid benägenhet att sitta
onödigt nära apparaten, och då lägger
man märke till linjestrukturen hos bilden,
vilket i längden verkar tröttande. «
De huvudsakliga ansträngningarna vid
konstruktionen av moderna bildrör ha
inriktats på att öka ljustäthet och kon-
trast, att få stor nyttig skärmdiam. i för-
hållande till rörets längd samt att minska
stråldiametern, det senare speciellt vid pro-
jektionsrören. Fluorescenslagret är numera
på baksidan försett med en ytterst tunn
aluminiumbeläggning, som har en dubbel
Fig. 5XJ. Principen för projektionssystem
709
