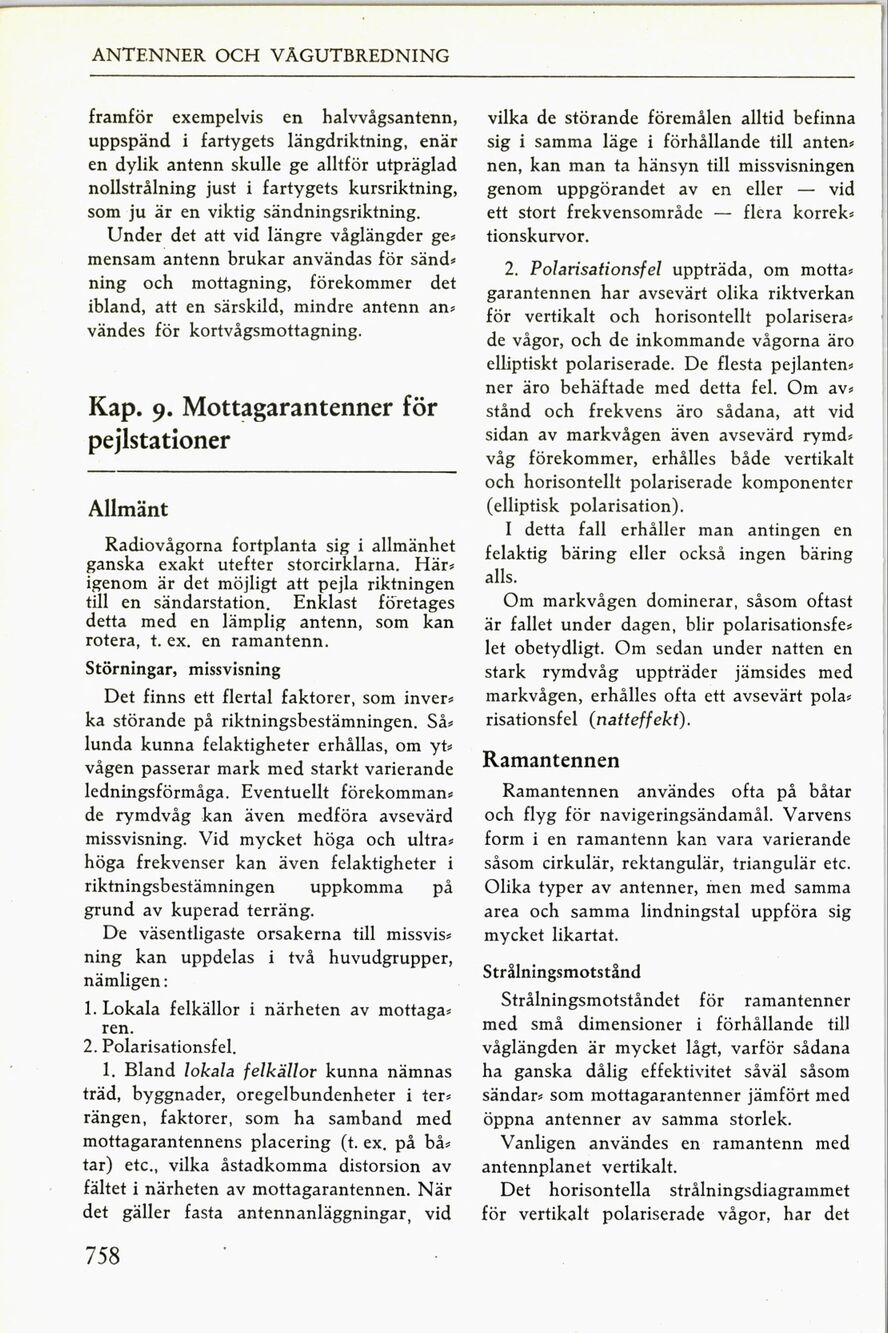

ANTENNER OCH VÄGUTBREDNING
framför exempelvis en halvvågsantenn,
uppspänd i fartygets längdriktning. enär
en dylik antenn skulle ge alltför utpräglad
nollstrålning just i fartygets kursriktning,
som ju är en viktig sändningsriktning.
Under det att vid längre våglängder ge-
mensam antenn brukar användas för sänd-
ning och mottagning, förekommer det
ibland, att en särskild, mindre antenn an-
vändes för kortvågsmottagning.
Kap. 9. Mottagarantenner för
pejlstationer
Allmänt
Radiovågorna fortplanta sig i allmänhet
ganska exakt utefter storcirklarna. Här-
igenom är det möjligt att pejla riktningen
till en sändarstation. Enklast företages
detta med en lämplig antenn, som kan
rotera, t.ex. en ramantenn.
störningar-, missvisning
Det finns ett flertal faktorer, som inver-
ka störande på riktningsbestämningen. så-
lunda kunna felaktigheter erhållas, om yt-
vågen passerar mark med starkt varierande
ledningsförmåga· Eventuellt förekomman-
de rymdvåg kan även medföra avsevärd
missvisning. Vid mycket höga och ultra-
höga frekvenser kan även felaktigheter i
riktningsbestämningen uppkomma på
grund av kuperad terräng·
De väsentligaste orsakerna till missvis-
ning kan uppdelas i två huvudgrupper,
nämligen:
1.Lokala felkällor i närheten av mottaga-
ren-
2. Polarisationsfel.
I. Bland lokala felkällor kunna nämnas
träd, byggnader, oregelbundenheter i ter-
rängen, faktorer, som ha samband med
mottagarantennens placering (t. ex. på bå-
tar) etc» vilka åstadkomma distorsion av
fältet i närheten av mottagarantennen. När
det gäller fasta antennanläggningar, vid
758
vilka de störande föremålen alltid befinna
sig i samma läge i förhållande till anten-
nen, kan man ta hänsyn till missvisningen
genom uppgörandet av en eller — vid
ett stort frekvensområde — flera korrek-
tionskurvor.
2. Polarisationsfel uppträda, om motta-
garantennen har avsevärt olika riktverkan
för vertikalt och horisontellt polarisera-
de vågor, och de inkommande vågorna äro
elliptiskt polariserade. De flesta pejlanten-
ner äro behäftade med detta fel. Om av-
stånd och frekvens äro sådana, att vid
sidan av markvågen även avsevärd rymd-
våg förekommer-, erhålles både vertikalt
och horisontellt polariserade komponenter
(elliptisk polarisation).
l detta fall erhåller man antingen en
felaktig bäring eller också ingen bäring
alls.
Om markvågen dominerar, såsom oftast
är fallet under dagen, blir polarisationsfe-
let obetydligt. Om sedan under natten en
stark rymdvåg uppträder jämsides med
markvågen, erhålles ofta ett avsevärt pola-
risationsfel (natteffekt).
Ramantennen
Ramantennen användes ofta på båtar
och flyg för navigeringsändamål. Varvens
form i en ramantenn kan vara varierande
såsom cirkulär, rektangulär, triangulär etc.
Olika typer av antenner, men med samma
area och samma lindningstal uppföra sig
mycket likartat-
strålningsmotstånd
strålningsmotståndet för ramantenner
med små dimensioner i förhållande till
våglängden är mycket lågt, varför sådana
ha ganska dålig effektivitet såväl såsom
sändar- som mottagarantenner jämfört med
öppna antenner av samma storlek.
Vanligen användes en ramantenn med
antennplanet vertikalt.
Det horisontella strålningsdiagrammet
för vertikalt polariserade vågor, har det
