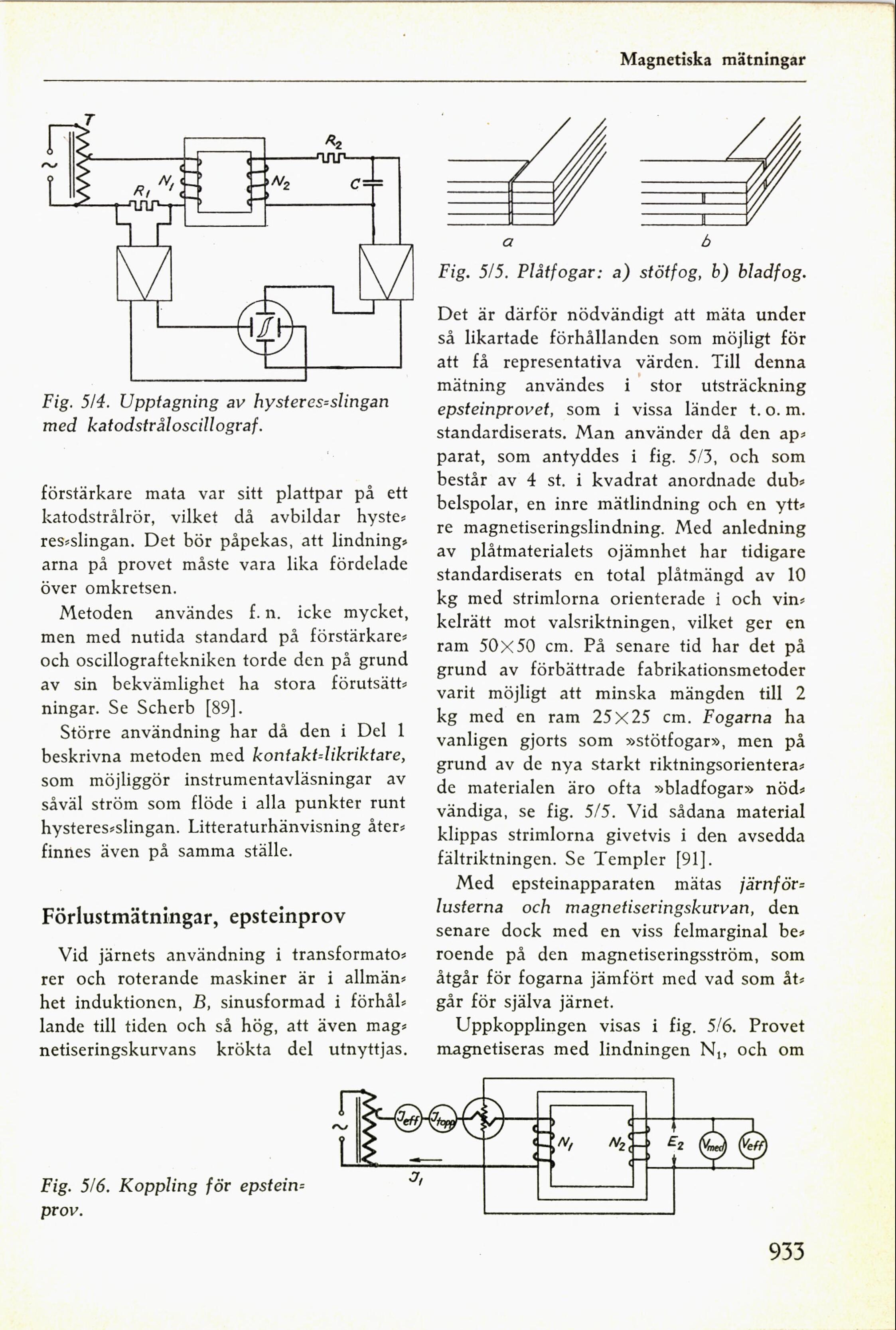

Fig. slit Upptagning ai- hysteres-slingan
med katodstråloscillograf.
förstärkare mata var sitt plattpar på ett
katodstrålrör, vilket då avbildar hyste-
res-slingan. Det bör påpekas, att lindning-
arna på provet måste vara lika fördelade
över omkretsen.
Metoden användes f.n. icke mycket,
men med nutida standard på förstärkare-
och oscillograftekniken torde den på grund
av sin bekvämlighet ha stora förutsätt-
ningar. se Scherb [89].
större användning har då den i Del 1
beskrivna metoden med kontakt-likriktare,
som möjliggör instrumentavläsningar av
såväl ström som flöde i alla punkter runt
hysteres-slingan. Litteraturhänvisning åter-
finnes även på samma ställe.
Förlustmätnisngar, epsteinprov
Vid järnets användning i transformato-
rer och roterande maskiner är i allmän-
het induktionen, B, sinusformad i förhål-
lande till tiden och så hög, att även mag-
netiseringskurvans krökta del utnyttjas.
Fig. 5X6. Koppling för epsteim
prov-.
Magnetiska mätningar
cl ö
Fig. 5X.5. Plåtfogan a) stötfog, b) bladfog.
Det är därför nödvändigt att mäta under
så likartade förhållanden som möjligt för
att få representativa värden. Till denna
mätning användes i« stor utsträckning
epsteinprovet, som i vissa länder t.o.m·
standardiserats. Mari använder då den ap-
parat, som antyddes i fig. 5X3. och som
består av 4 st. i kvadrat anordnade dub-
belspolar, en inre mätlindning och en ytt-
re magnetiseringslindning. Med anledning
av plåtmaterialets ojämnhet har tidigare
standardiserats en total plåtmängd av 10
kg med strimlorna orienterade i och vin-
kelrätt mot valsriktningen. vilket ger en
ram 50X50 cm. På senare tid har det på
grund av förbättrade fabrikationsmetoder
varit möjligt att minska mängden till 2
kg med en ram 25X25 cm. Fogarna ha
vanligen gjorts som »stötfogar», men på
grund av de nya starkt riktningsorientera-
de materialen äro ofta »bladfogar» nöd-
vändiga, se fig. 5X5. Vid sådana material
klippas strimlorna givetvis i den avsedda
fältriktningen. se Templer [91].
Med epsteinapparaten mätas järnför-
lustema och magnetiseringskurvan, den
senare dock med en viss felmarginal be-
roende på den magnetiseringsström. som
åtgår för fogarna jämfört med vad som åt-
går för själva järnet.
Uppkopplingen visas i fig. 5X6. Provet
magnetiseras med lindningen N» och om
933
