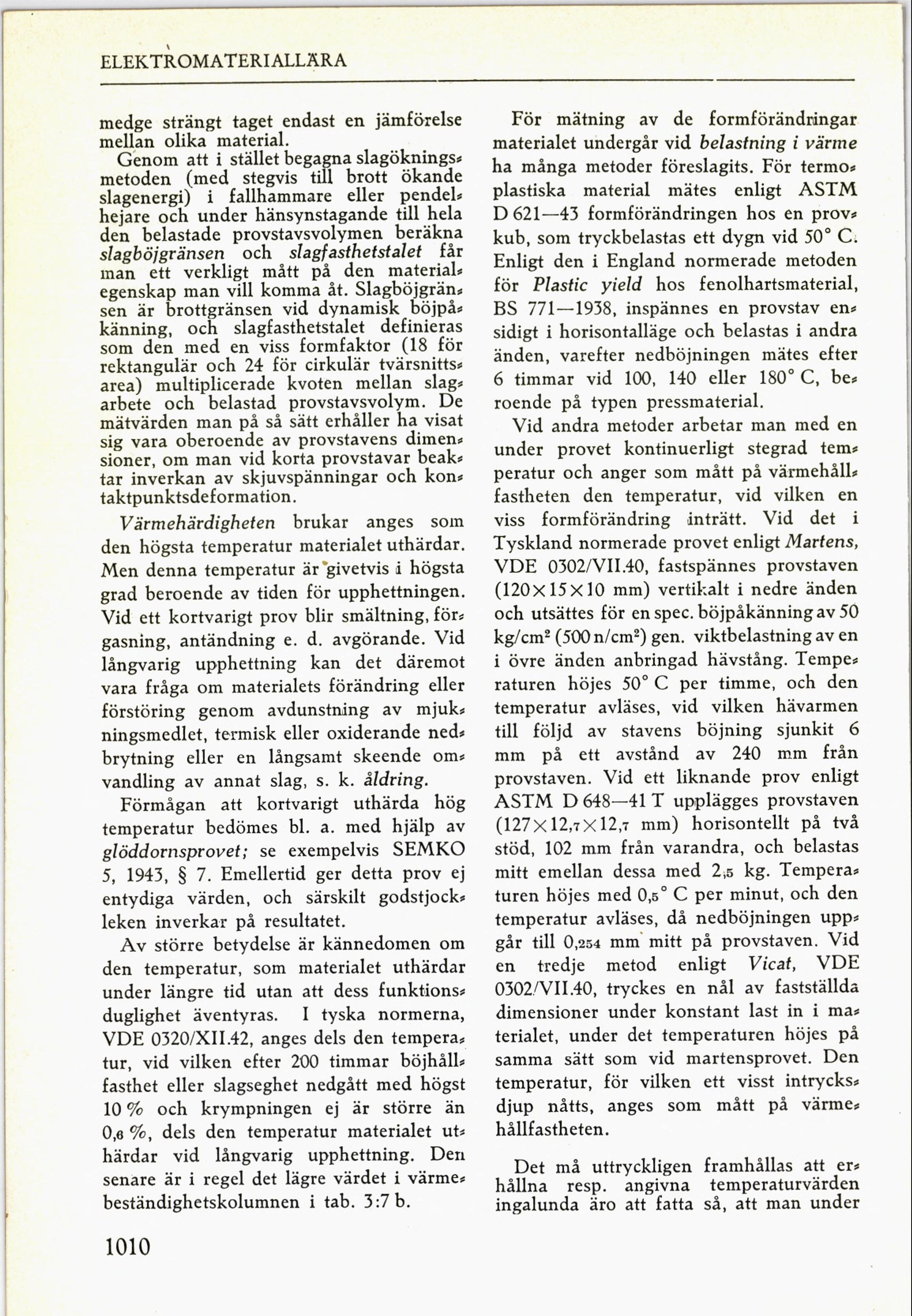

ELEKTiioMATERiALLARA
medge strängt taget endast en jämförelse
mellan olika material-
Genom att i stället bega a slagöknings-
metoden (med stegvis t·l brott ökande
slagenergi) i fallhammare eller pendel-
hejare och under hänsynstagande till hela
den belastade provstavsvolymen beräkna
slagböjgrånsen och slagfasthetstalet får
man ett verkligt mått på den material-
egenskap man vill komma åt. slagböjgrän-
sen är brottgränsen vid dynamisk böjpå-
känning, och slagfasthetstalet definieras
som den med en viss formfaktor (18 för
rektangulär och 24 för cirkulär tvärsnitts-
area) multiplicerade kvoten mellan slag-
arbete och belastad provstavsvolym. De
mätvärden man på så sätt erhåller ha visat
sig vara oberoende av provstavens dimen-
sioner, om man vid korta provstavar beak-
tar inverkan av skjuvspänningar och kon-
taktpunktsdeformation.
Värmehärdigheten brukar anges som
den högsta temperatur materialet uthärdar.
Men denna temperatur är ’givetvis i högsta
grad beroende av tiden för upphettningen.
Vid ett kortvarigt prov blir smältning, för-
gasning, antändning e. d. avgörande. Vid
långvarig upphettning kan det däremot
vara fråga om materialets förändring eller
förstöring genom avdunstning av mjuk-
ningsmedlet, termisk eller oxiderande ned-
brytning eller en långsamt skeende om-
vandling av annat slag, s. k. åldring
Förmågan att kortvarigt uthärda hög
temperatur bedömes bl. a. med hjälp av
glöddornsprovet; se exempelvis sEMKO
F, l943, § 7. Emellertid ger detta prov ej
entydiga värden, och särskilt godstjock-
leken inverkar på resultatet.
Av större betydelse är kännedomen om
den temperatur, som materialet uthärdar
under längre tid utan att dess funktions-
duglighet äventyras. I tyska normerna,
VDE 0320lel 42, anges dels den tempera-
tur, vid vilken efter 200 timmar böjhåll-
fasthet eller slagseghet nedgått med högst
lON och krympningen ej är större än
0,6 W, dels den temperatur materialet ut-
härdar vid långvarig upphettning. Den
senare är i regel det lägre värdet i värme-
beständighetskolumnen i tab. 3:7 b.
1010
För mätning av de formförändringar
materialet undergår vid belastning i värme
ha många metoder föreslagits. För termo-
plastiska material mätes enligt ÄSTM
D 621—43 formförändringen hos en prov-
kub, som tryckbelastas ett dygn vid 50cd C.
Enligt den i England normerade metoden
för Plastic yield hos fenolhartsmaterial,
Bs 77l——l938, inspännes en provstav en-
sidigt i horisontalläge och belastas i andra
änden, varefter nedböjningen mätes efter
6 timmar vid 100, 140 eller 1800 c, be-
roende på typen pressmaterial.
Vid andra metoder arbetar man med en
under provet kontinuerligt stegrad tem-
peratur och anger som mått på värmehåll-
fastheten den temperatur, vid vilken en
viss formförändring inträtt. Vid det i
Tyskland normerade provet enligt Martens,
VDE 0302XV11.40, fastspännes provstaven
(120X15X10 mm) vertikalt i nedre änden
och utsättes för en spec. böjpåkänning av 50
kglcm2 (500 n-cm2) gen. viktbelastning av en
i övre änden anbringad hävstång. Tempe-
raturen höjes 500 C per timme, och den
temperatur avläses, vid vilken hävarmen
till följd av stavens böjning sjunkit 6
mm på ett avstånd av 240 mm från
provstaven. Vid ett liknande prov enligt
ÄSTM D648—4l T upplägges provstaven
(127X12,7)(12,7 mm) horisontellt på två
stöd, 102 mm från varandra, och belastas
mitt emellan dessa med 2.5 kg. Tempera-
turen höjes med 0.5«’ C per minut, och den
temperatur avläses, då nedböjningen upp-
går till 0,254 mm« mitt på provstaven. Vid
en tredje metod enligt Vieat, VDE
0302JVII.40, tryckes en nål av fastställda
dimensioner under konstant last in i ma-
terialet. under det temperaturen höjes på
samma sätt som vid martensprovet. Den
temperatur, för vilken ett visst intrycks-
djup nåtts, anges som mått på värme-
hållfastheten.
Det må uttryckligen framhållas att er-
hållna resp. angivna temperaturvärden
ingalunda äro att fatta så, att man under
