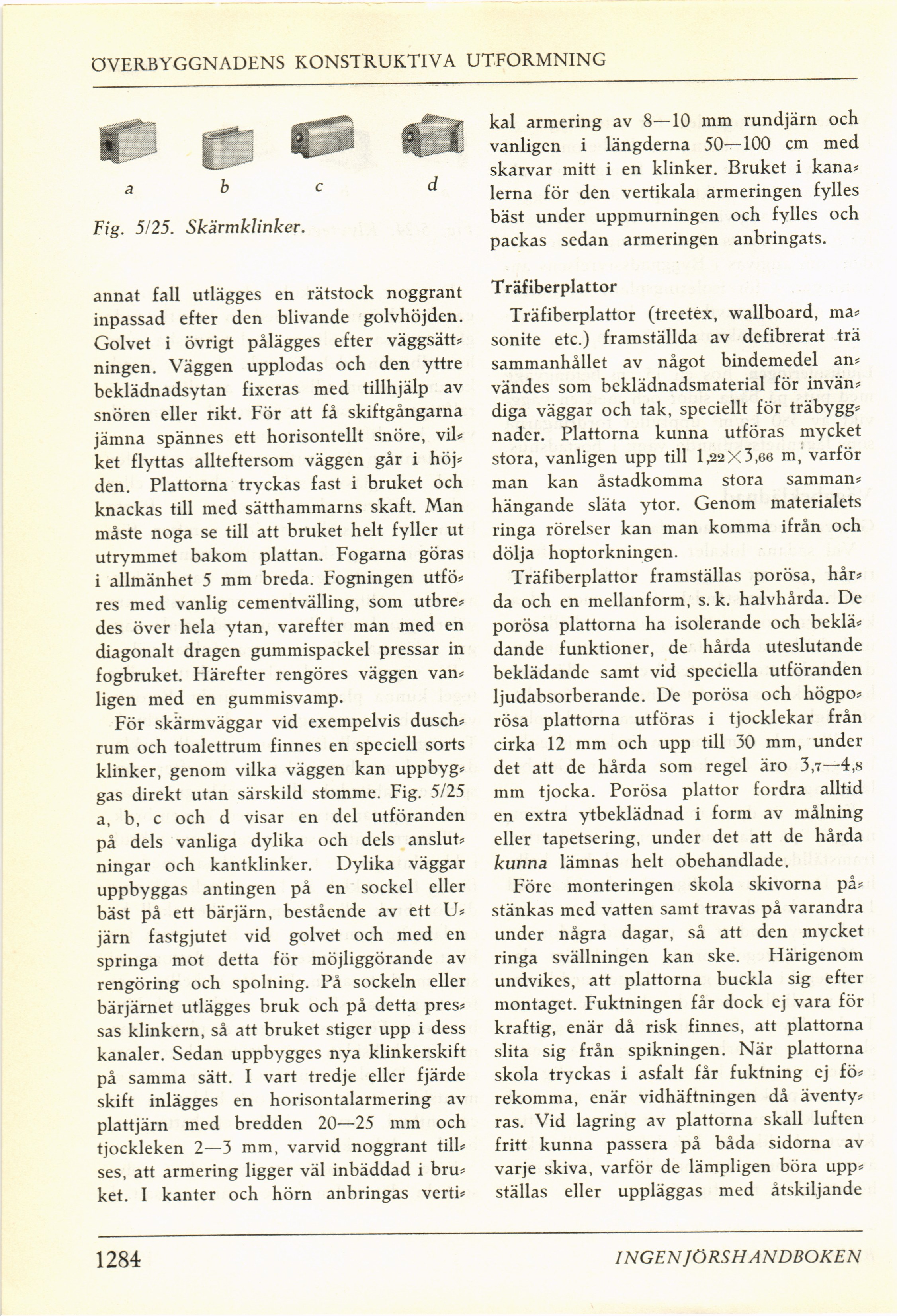

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
Fig. 5/25. Skärmklinker.
annat fall utlägges en rätstock noggrant
inpassad efter den blivande golvhöjden.
Golvet i övrigt pålägges efter väggsätt*
ningen. Väggen upplodas och den yttre
beklädnadsytan fixeras med tillhjälp av
snören eller rikt. För att få skiftgångarna
jämna spännes ett horisontellt snöre, vil*
ket flyttas allteftersom väggen går i höj*
den. Plattorna tryckas fast i bruket och
knackas till med sätthammarns skaft. Man
måste noga se till att bruket helt fyller ut
utrymmet bakom plattan. Fogarna göras
i allmänhet 5 mm breda. Fogningen utfö*
res med vanlig cementvälling, som utbre*
des över hela ytan, varefter man med en
diagonalt dragen gummispackel pressar in
fogbruket. Härefter rengöres väggen van*
ligen med en gummisvamp.
För skärmväggar vid exempelvis dusch*
rum och toalettrum finnes en speciell sorts
klinker, genom vilka väggen kan uppbyg*
gas direkt utan särskild stomme. Fig. 5/25
a, b, c och d visar en del utföranden
på dels vanliga dylika och dels anslut*
ningar och kantklinker. Dylika väggar
uppbyggas antingen på en sockel eller
bäst på ett bärjärn, bestående av ett U*
järn fastgjutet vid golvet och med en
springa mot detta för möjliggörande av
rengöring och spolning. På sockeln eller
bärjärnet utlägges bruk och på detta pres*
sas klinkern, så att bruket stiger upp i dess
kanaler. Sedan uppbygges nya klinkerskift
på samma sätt. I vart tredje eller fjärde
skift inlägges en horisontalarmering av
plattjärn med bredden 20—25 mm och
tjockleken 2—3 mm, varvid noggrant till*
ses, att armering ligger väl inbäddad i bru*
ket. I kanter och hörn anbringas verti*
kal armering av 8—10 mm rundjärn och
vanligen i längderna 50—100 cm med
skarvar mitt i en klinker. Bruket i kana*
lerna för den vertikala armeringen fylles
bäst under uppmurningen och fylles och
packas sedan armeringen anbringats.
Träfiberplattor
Träfiberplattor (treetex, wallboard, ma*
sonite etc.) framställda av defibrerat trä
sammanhållet av något bindemedel an*
vändes som beklädnadsmaterial för invän*
diga väggar och tak, speciellt för träbygg*
nåder. Plattorna kunna utföras mycket
stora, vanligen upp till 1,22X3,66 m, varför
man kan åstadkomma stora samman*
hängande släta ytor. Genom materialets
ringa rörelser kan man komma ifrån och
dölja hoptorkningen.
Träfiberplattor framställas porösa, hår*
da och en mellanform, s. k. halvhårda. De
porösa plattorna ha isolerande och beklä*
dande funktioner, de hårda uteslutande
beklädande samt vid speciella utföranden
ljudabsorberande. De porösa och högpo*
rösa plattorna utföras i tjocklekar från
cirka 12 mm och upp till 30 mm, under
det att de hårda som regel äro 3,7—4,8
mm tjocka. Porösa plattor fordra alltid
en extra ytbeklädnad i form av målning
eller tapetsering, under det att de hårda
kunna lämnas helt obehandlade.
Före monteringen skola skivorna på*
stänkas med vatten samt travas på varandra
under några dagar, så att den mycket
ringa svällningen kan ske. Härigenom
undvikes, att plattorna buckla sig efter
montaget. Fuktningen får dock ej vara för
kraftig, enär då risk finnes, att plattorna
slita sig från spikningen. När plattorna
skola tryckas i asfalt får fuktning ej fö*
rekomma, enär vidhäftningen då äventy*
ras. Vid lagring av plattorna skall luften
fritt kunna passera på båda sidorna av
varje skiva, varför de lämpligen böra upp*
ställas eller uppläggas med åtskiljande
1284
