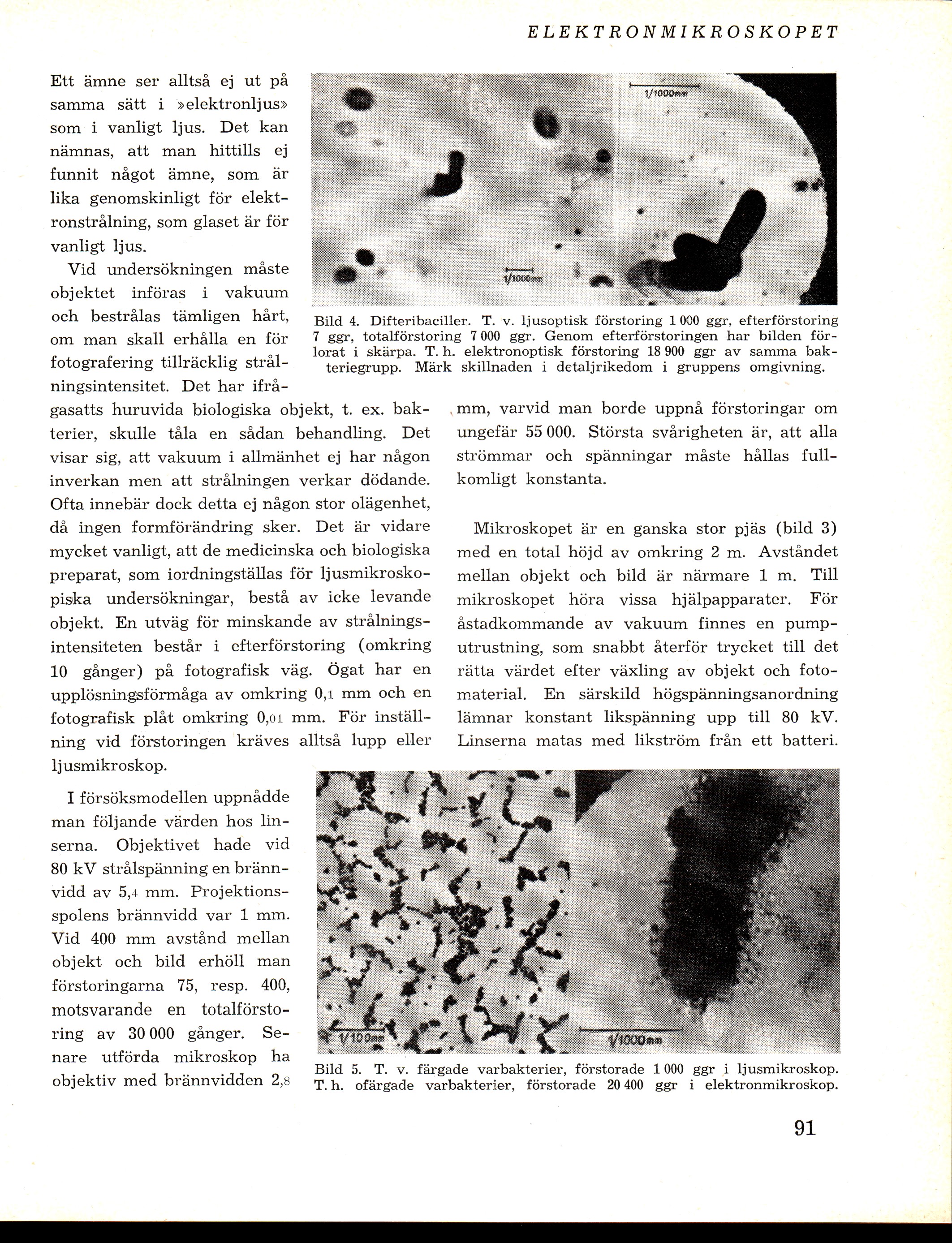

ELEKTRONMIKROSKOPET
■■i
Ett ämne ser alltså ej ut på
samma sätt i »elektronljus»
som i vanligt ljus. Det kan
nämnas, att man hittills ej
funnit något ämne, som är
lika genomskinligt för
elektronstrålning, som glaset är för
vanligt ljus.
Vid undersökningen måste
objektet införas i vakuum
och bestrålas tämligen hårt,
om man skall erhålla en för
fotografering tillräcklig
strålningsintensitet. Det har
ifrågasatts huruvida biologiska objekt, t. ex.
bakterier, skulle tåla en sådan behandling. Det
visar sig, att vakuum i allmänhet ej har någon
inverkan men att strålningen verkar dödande.
Ofta innebär dock detta ej någon stor olägenhet,
då ingen formförändring sker. Det är vidare
mycket vanligt, att de medicinska och biologiska
preparat, som iordningställas för
ljusmikroskopiska undersökningar, bestå av icke levande
objekt. En utväg för minskande av
strålningsintensiteten består i efterförstoring (omkring
10 gånger) på fotografisk väg. Ögat har en
upplösningsförmåga av omkring 0,1 mm och en
fotografisk plåt omkring 0,oi mm. För
inställning vid förstoringen kräves alltså lupp eller
ljusmikroskop. ^""NH f ’
I försöksmodellen uppnådde ’ ^ ^ ’ ^
man följande värden hos
linserna. Objektivet hade vid
80 kV strålspänning en
bränn-vidd av 5,4 mm.
Projektionsspolens brännvidd var 1 mm.
Vid 400 mm avstånd mellan
objekt och bild erhöll man
förstoringarna 75, resp. 400,
motsvarande en
totalförstoring av 30 000 gånger.
Senare utförda mikroskop ha
objektiv med brännvidden 2,8
J
Bild 4. Difteribaciller. T. v. Ijusoptisk förstoring 1 OOO ggr, efterförstoring
7 ggr, totalförstoring 7 000 ggr. Genom efterförstoringen har bilden
förlorat i skärpa. T. h. elektronoptisk förstoring 18 900 ggr av samma
bakteriegrupp. Märk skillnaden i detaljrikedom i gruppens omgivning.
mm, varvid man borde uppnå förstoringar om
ungefär 55 000. Största svårigheten är, att alla
strömmar och spänningar måste hållas
fullkomligt konstanta.
Mikroskopet är en ganska stor pjäs (bild 3)
med en total höjd av omkring 2 m. Avståndet
mellan objekt och bild är närmare 1 m. Till
mikroskopet höra vissa hjälpapparater. För
åstadkommande av vakuum finnes en
pumputrustning, som snabbt återför trycket till det
rätta värdet efter växling av objekt och
foto-m.aterial. En särskild högspänningsanordning
lämnar konstant likspänning upp till 80 kV.
Linserna matas med likström från ett batteri.
Bild 5. T. v. färgade varbakterier, förstorade 1 000 ggr i ljusmikroskop.
T. h. ofärgade varbakterier, förstorade 20 400 ggr i elektronmikroskop.
91
