516
VÆVENS INDRETNING.
mere at omtale saa vel dette som de andre Forarbejder, der gaa forud for
Vævningen. Ved den modsatte Side af Væven har Arbejderen sin Plads;
foran sig har han den saakaldte Brystbom, paa hvilken det færdige Tøj
efterhaanden opvikles. Kjedetraadene ere altsaa strammede mellem Kjedebom og
Brystbom. Det vil let kunne indses, atingen Vævning, ingen Sammenfletning af
de to Systemers Traade var mulig, hvis Kjedetraadene forbleve ubevægelige;
der er derfor truffet Foranstaltninger til at den ene og den anden Halvdel af
disse skiftevis sænker sig. Dette opnaas ved Hjælp af de saakaldte Skafter, to
Rammer, der ses midt i Væven, indbyrdes forbundne med hinanden ved en
Snor, der bevæger sig over en Tridse; forneden ere de forbundne ved to
Trædebrædter eller Skamler. Naar Arbejderen træder den ene Skammel
ned, gaar det tilsvarende Skaft ned, medens det andet gaar op, og omvendt.

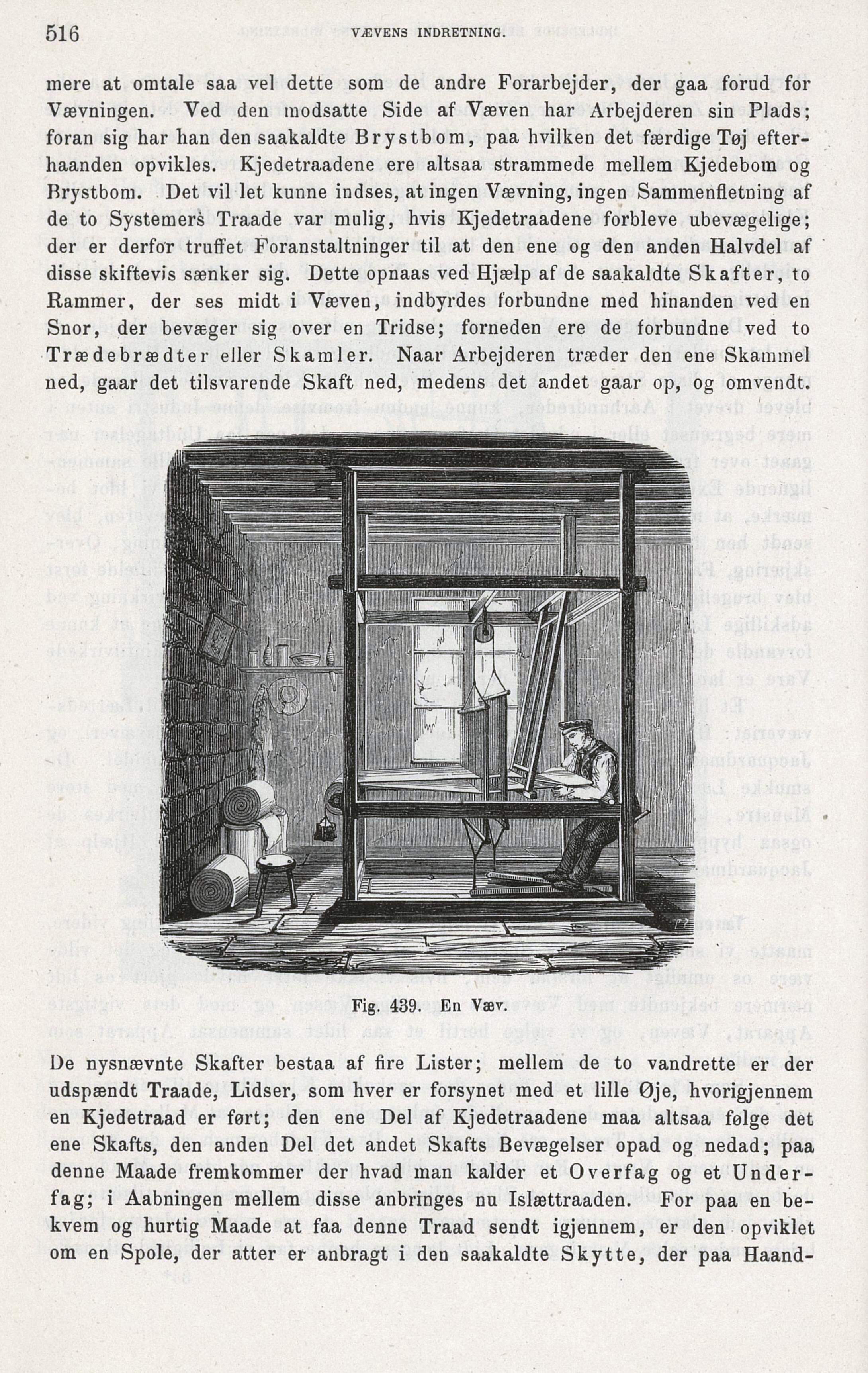

Fig. 439. En Væv.
De nysnævnte Skafter bestaa af fire Lister; mellem de to vandrette er der
udspændt Traade, Lidser, som hver er forsynet med et lille Øje, hvorigjennem
en Kjedetraad er ført; den ene Del af Kjedetraadene maa altsaa følge det
ene Skafts, den anden Del det andet Skafts Bevægelser opad og nedad; paa
denne Maade fremkommer der hvad man kalder et Overfag og et
Underfag; i Aabningen mellem disse anbringes nu Islættraaden. For paa en
bekvem og hurtig Maade at faa denne Traad sendt igjennem, er den opviklet
om en Spole, der atter er anbragt i den saakaldte Skytte, der paa Haand-
