detta gränsskikt att få ett överskott av negativ laddning, under det att
atomerna på N-sidan 1 skiktet får ett överskott av positiv laddning.
Halvledardiodens verkningssätt är baserat på den omständigheten
att spänningsbarriärens höjd i spärrskiktet kan påverkas av en yttre
’ pålagd spänning.
Så ser halvledardioden ut inuti
Innan vi går in på halvledardiodens verkningsätt skall vise på hur
dioderna är utformade. Utgångsmaterialet är vanligtvis en N-ledande
liten kiselskiva i vilken man genom en s.k. diffusionsprocess infört
störämnen så att ett P-område ligger inbakat i N-området. (Fig. 11.2.
Jfr också fig. 11.1 a och b som visar den lilla kiselskivan i genomskär-
ning). Från N- resp. P-området är tilledningstrådar anbringade.
RN anod
lZ Anodkontakt
a UKiselskiva ri iboaned
Z

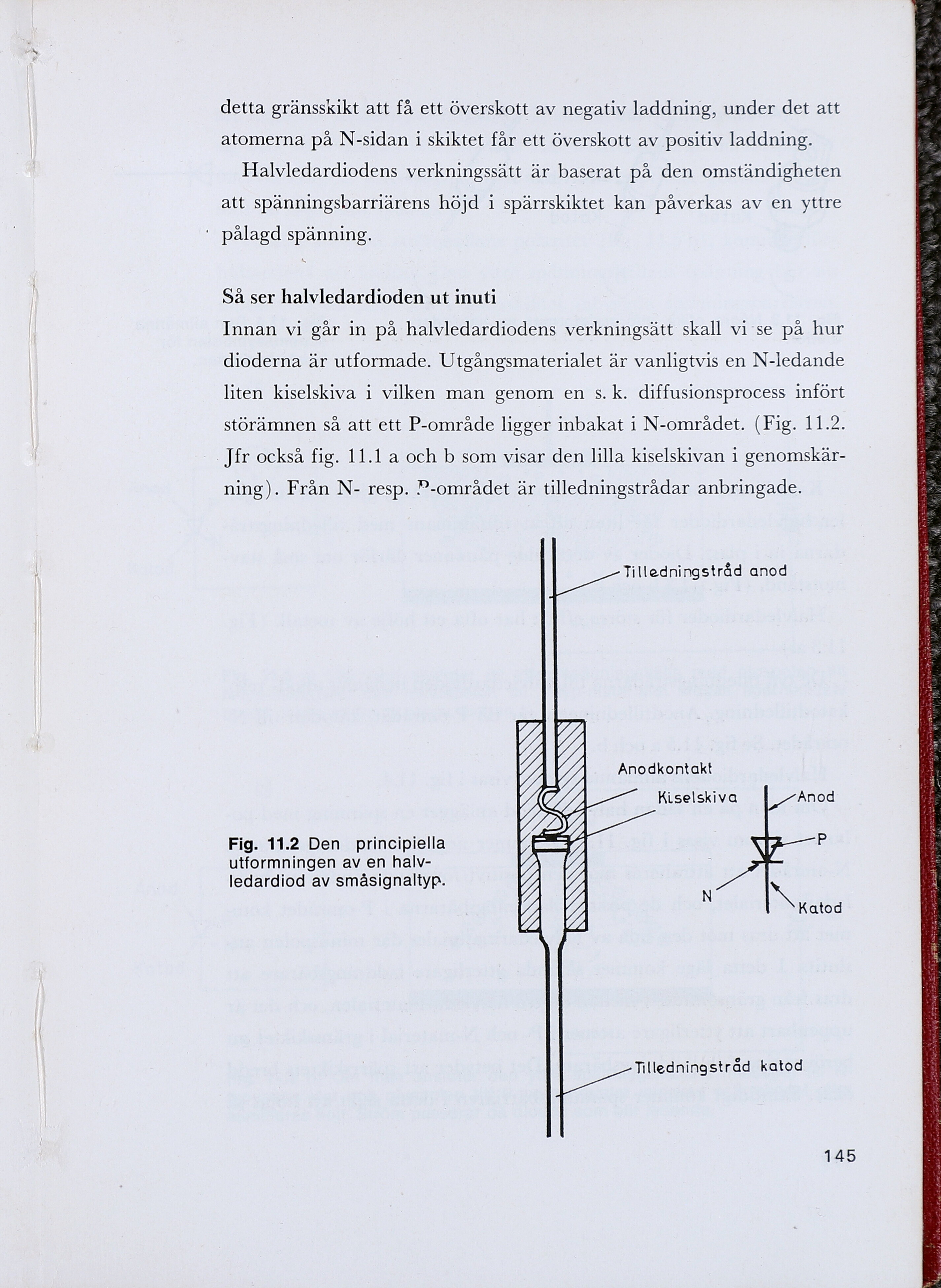

Fig. 11.2 Den principiella 2
utformningen av en halv- /Z
ledardiod av småsignaltyp.
IN
ITA
a)
RN katod
145
