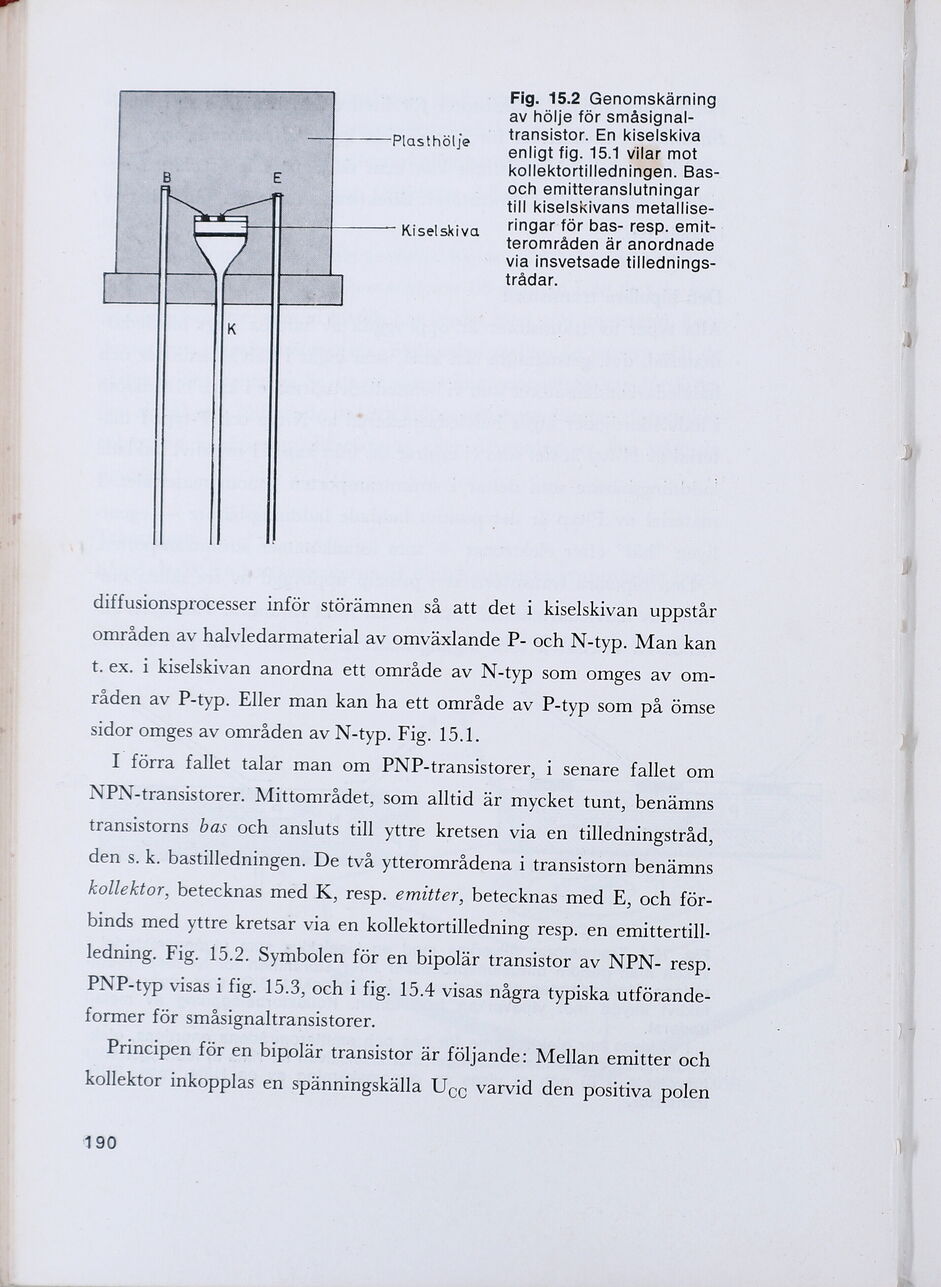

Fig. 15.2 Genomskärning
av hölje för småsignal-
transistor. En kiselskiva
SN Plastnale enligt fig. 15.1 vilar mot
kollektortilledningen. Bas-
3 och emitteranslutningar
| T till kiselskivans metallise-
Kiselskiva r"ingarför bas- resp. emit-
terområden är anordnade
via insvetsade tillednings-
trådar.
diffusionsprocesser inför störämnen så att det i kiselskivan uppstår
områden av halvledarmaterial av omväxlande P- och N-typ. Man kan
t. ex. 1 kiselskivan anordna ett område av N-typ som omges av om-
råden av P-typ. Eller man kan ha ett område av P-typ som på ömse
sidor omges av områden av N-typ. Fig. 15.1.
I förra fallet talar man om PNP-transistorer, i senare fallet om
NPN-transistorer. Mittområdet, som alltid är mycket tunt, benämns
transistorns bas och ansluts till yttre kretsen via en tilledningstråd,
den s. k. bastilledningen. De två ytterområdena i transistorn benämns
kollektor, betecknas med K, resp. emitter, betecknas med E, och för-
binds med yttre kretsar via en kollektortilledning resp. en emittertill-
ledning. Fig. 15.2. Symbolen för en bipolär transistor av NPN- resp.
PNP-typ visas i fig. 15.3, och i fig. 15.4 visas några typiska utförande-
former för småsignaltransistorer.
Principen för en bipolär transistor är följande: Mellan emitter och
kollektor inkopplas en spänningskälla Ugg varvid den positiva polen
190
