tillige en Æg, der griber over nederste Del af
højre Vange, denne har nedlagt i sig og foran
Gratjernet en Kniv med skarp Spids til
Overskæring af Træfibrene, hvorved det forhindres,
at Træet rives op af Gratjernet. Ved
Kelhøvlen er saavel Saalen som Jernets Æg
nøjagtig formede efter de »Kelstød«
(Rundstave, Hulkele o. s. v. i passende
Kombinationer), som de skal danne. Til meget store
Kelstød, f. Eks. paa store Skilderirammer,
anvendes enten fl. Kelhøvle ved Siden af
hverandre og successivt paa samme Stykke Træ,
ell. man samler Træet ved Limning sammen af
fl. Stykker, der er høvlede hvert for sig.
Jernene er ved disse H. blødere og kan let ved
Filing holdes i rette Form, medens et alm.
Høvlejern slibes og derefter hvæsses paa
Hvæssesten. I den senere Tid anvendes
profilerede Smergelsten til Keljernene. Kelhøvlen
bruges mindre og mindre paa
Snedkerværkstedet, Listefabrikkernes Kelemaskiner (se
Høvlemaskiner) og Fræsemaskiner har
indtaget dens Plads.
F. W.

Høvlebænk, stærkt Bord af Bøgeplanker,
mindst 75 mm tykke, som hviler paa to
indbyrdes forbundne Fødder, der er til at skille
derfra under Transporten; den anvendes ved
Træets Tildannelse, navnlig med Sav og Høvl.
Arbejdshøjden er c. 0,8 m, Længde og Bredde
noget vekslende henh. fra 1,5 til 3 m og 0,5 til

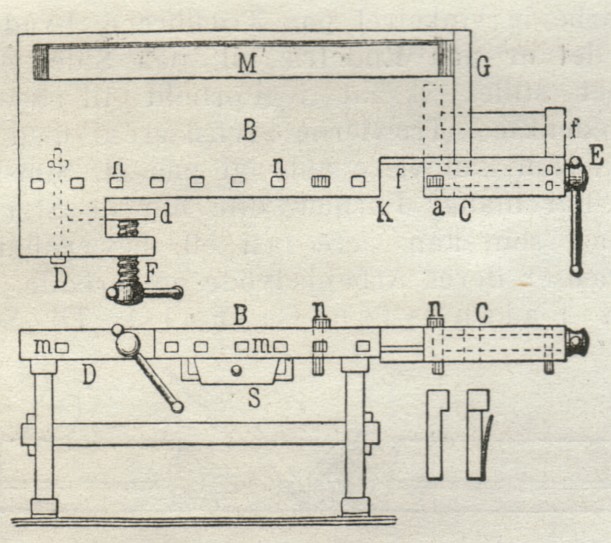

0,9 m. Foran til venstre (se Fig.) sidder
Fortangen D, en stærk Skruetvinge, som
springer frem fra Bænken. Dens Skrue F er af
Træ og virker ikke umiddelbart paa
Arbejdsstykket, men, for at fordele Trykket, paa
Tangbrættet d, og Stykket maa altsaa
indspændes mellem dette og Bænken. Vil man
gennemsave det, stilles Stykket lodret efter
Længden, vil man høvle det paa Kanten (fuge
det), indspændes det ved Fortangen med
Længden vandret og støttes med sin anden Ende
f. Eks. paa en trappedannet Planke med Fod
Bænkknægten. Paa højre Ende af H.
sidder Bagtangen C, den har ogsaa en
stærk Træskrue E og bestaar væsentlig af det
Stykke, som Skruen sidder i, og som er
bevægeligt i Bænkens Længderetning, idet
Skruens Møtrik sidder i Bænkens Endestykke.
Bagtangen har et Hul a til Bænkhagen n, som
er særskilt gengiven paa Figuren i større
Maalestok, tilsvarende vertikale Huller findes
paa H.’s forreste Del. Mellem Bænkhagerne
indspændes et Bræt, der skal høvles paa
Fladen, saaledes at dets Overflade rager frem
over Bænkhagernes Hoveder. Er Bænken ogsaa
forsynet med horisontale Huller, som m paa
Figuren, kan man i St. f. at benytte Fortang
og Bænkknægt indspænde et Stykke, der skal
kanthøvles, ved disse og Bagtangsskruen (paa
Figuren er ikke vist det til m svarende Hul).
Bagtil har H. en Fordybning M, Biladen, til
at henlægge Værktøjet i midlertidig, i Skuffen
S gemmer Arbejderen sine Sager; Føddernes
Forbindelsesdele danner ofte en aaben Kasse.
F. W.



Høvtemaskiner, Værktøjsmaskiner til at
tildanne Overfladen af Arbejdsstykket ved at
aftage en Spaan.

1) H. til Metal udmærker sig i Reglen
ved, at Arbejdsstykket, som er fastspændt paa
et Bord, føres frem mod Høvlestaalet (Kniven)
og derefter har en død Tilbagegang; naar denne
er endt, flytter Forsætteren med Kniven sig
et lille Stykke, saa at der tages en ny Spaan
af ved den flg. Fremgang. Bevægelsen af Bord

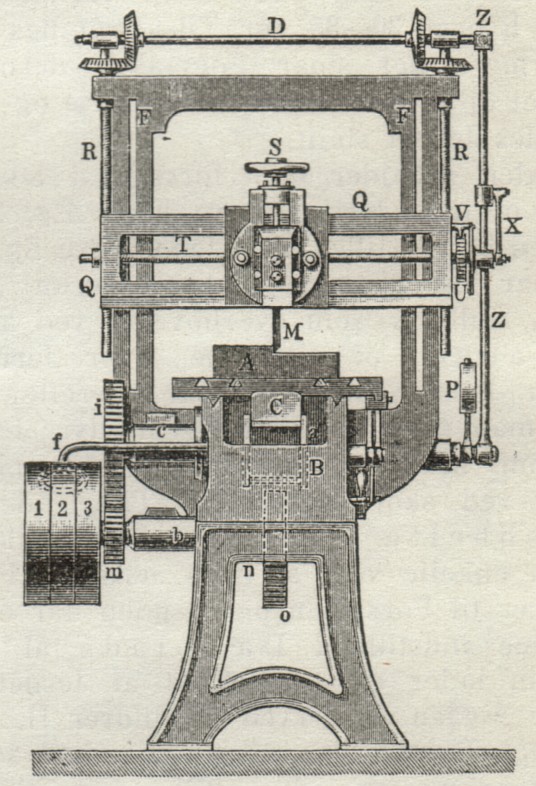

og Forsætter sker helt automatisk. Paa Fig.
1 ses en saadan H. fra Enden, paa Fig. 2 fra
Siden, Stillingen bestaar af et Par
Støbejerns-Vanger B, der oftest er en Del længere, end
Fig. 2 viser. De har foroven Styr, af hvilke
mindst det ene har trekantet Profil, i hvilke
Bordet A, der er forsynet med underskaarne
Noter ell. Huller til Fastgørelse af de
Klemskruer, som fastholder Arbejdsstykket, glider;
forneden hviler Vangerne ved mindre og
middelstore Størrelser paa Ben, ved store
umiddelbart paa Fundamentet. Vangerne bærer den
dobb. Galge F, paa hvis Forflade Bjælken
Q Q kan bevæges op ell. ned ved Indstillingen
før Arbejdets Begyndelse, idet man paa den
fri Ende (venstre) af Akselen D sætter et
Haandsving og gennem de koniske Hjul drejer
Skruerne R, hvis Møtrikker sidder i Bjælken
Q. Forsætteren W bevæges hen ad Bjælken ved
Indstillingen ved et Haandsving sat paa den
fri Ende (venstre) af Skruen T, hvis Møtrik er
i Forsætteren, under Gangen flyttes den ved

Fig. 1.
