fotplåten som vid lok litt. A och B. Då sliden, bild 361, är gemensam för båda
cylindrarna på en sida och kolvarna på samma sida röra sig i motsatta riktningar,
måste högtryckscylinderns ångkanaler vara korsade. Sliden har dubbla
inströmningsöppningar för lågtryckscylindern och är i övrigt utförd på vanligt sätt med
smala fjädrande tätningsringar. Högtryckscylindrarnas avloppsrum stå på båda
sidor i förbindelse med varandra genom receivern, ett större i rökskåpet inlagt rör.
Den varmaste högtrycksångan inkommer mitt i slidskåpet, därnäst ligger på båda
sidor receiverrummet och ytterst avloppsrummet från lågtryckscylindrarna. Dessa
senare äro försedda med kombinerade luftvägs- och säkerhetsventiler av Flodins
konstruktion och högtryckscylindrarna med luftvägskranar, som vid tomgång
öppnas medelst rörelse från hytten och då sätta cylinderns ändar i förbindelse med
varandra. Kranarna öppnas även vid igångsättning, varvid ångan passerar genom
högtryckscylindern utan att åverka kolven och inkommer i lågtryckscylindern med
ett genom strypning av regulatorn nedsatt tryck, som dock lämnar större dragkraft
än vid kompoundgång. På
ånglådan finnes en ventil,
som vid rullning insläpper
luft i slidskåpet.

illustration placeholder

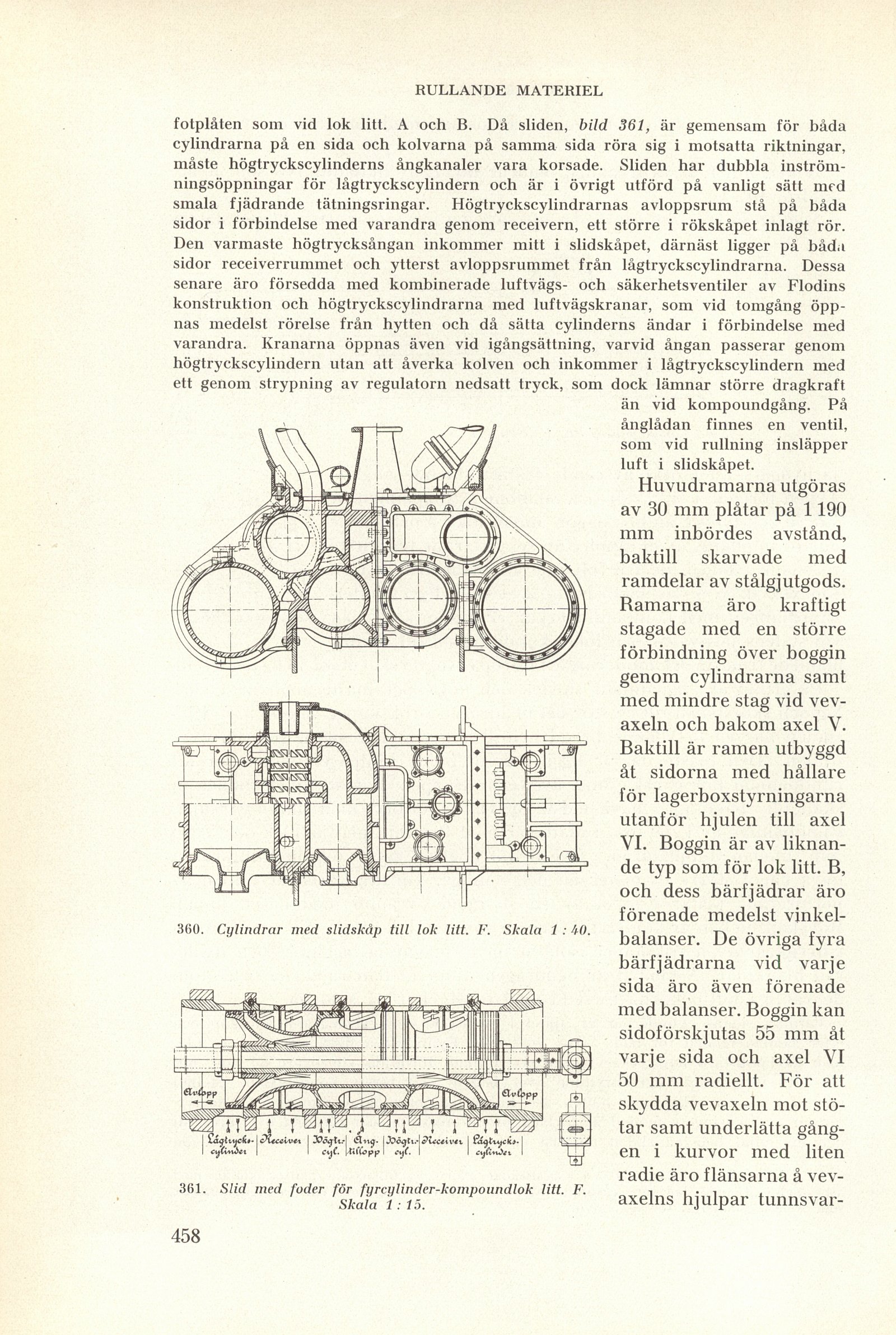

360. Cylindrar med slidskåp till lok litt. F. Skala 1:15.


illustration placeholder
361. Slid med foder för furcvlinder-kompoundlok litt. F. Skala 1:15


Huvudramarna utgöras
av 30 mm plåtar på 1190
mm inbördes avstånd,
baktill skarvade med
ramdelar av stålgjutgods.
Ramarna äro kraftigt
stagade med en större
förbindning över boggin
genom cylindrarna samt
med mindre stag vid
vevaxeln och bakom axel V.
Baktill är ramen utbyggd
åt sidorna med hållare
för lagerboxstyrningarna
utanför hjulen till axel
VI. Boggin är av
liknande typ som för lok litt. B,
och dess bärfjädrar äro
förenade medelst
vinkelbalanser. De övriga fyra
bärfjädrarna vid varje
sida äro även förenade
med balanser. Boggin kan
sidoförskjutas 55 mm åt
varje sida och axel VI
50 mm radi ellt. För att
skydda vevaxeln mot
stötar samt underlätta
gången i kurvor med liten
radie äro flänsarna å vevaxelns hjulpar
