momentet vid gång i svår is. Maskinerna utveckla vid cirka 73 proc.
fyllning i högtryckscylindrarna under högsta forcering 5 500 ind. hästkrafter
och giva vid normal gång (cirka 13,5 knop) en god kolekonomi. På
grund av de vid isbrytningen uppkommande stora påkänningarna,
särskilt genom de möjligheter, som med ovannämnda anordning finnas för
ökande av vridande momentet, äro även samtliga vevaxlar, mellanaxlar
och propelleraxlar avsevärt förstärkta. De båda propellrarna äro
utförda av bästa svenska nickelstål.

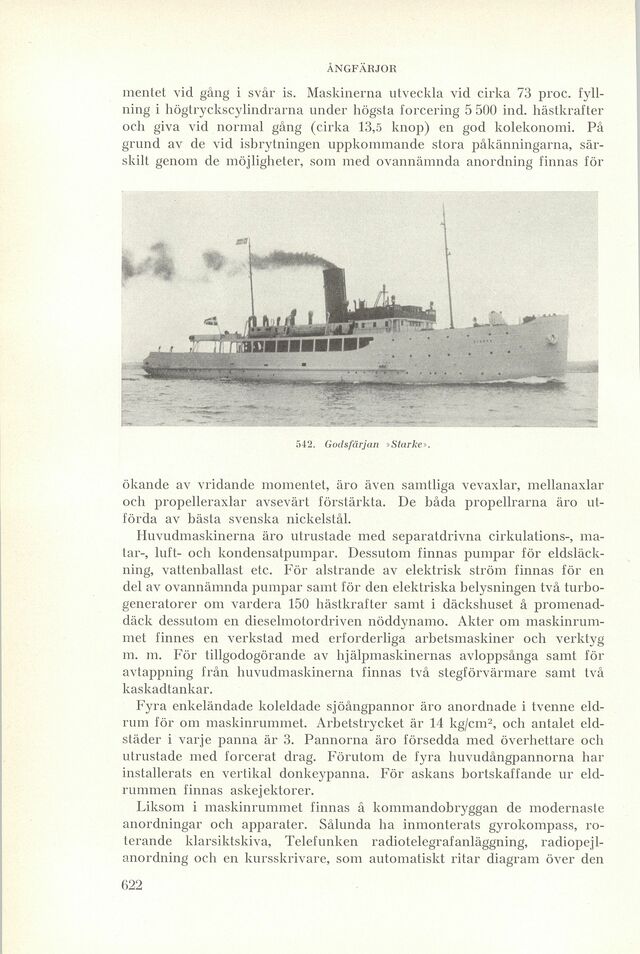

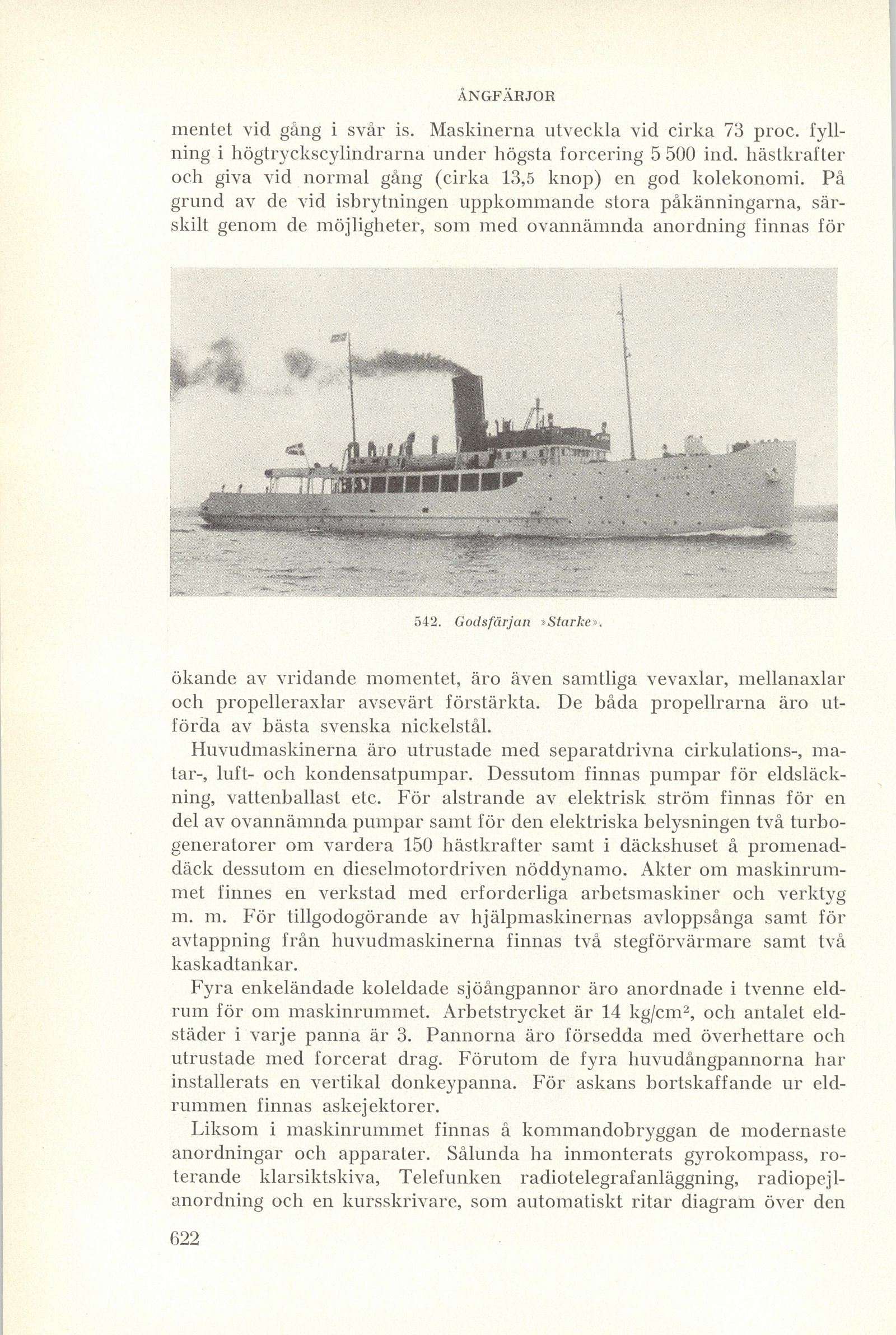

542. Godsfärjan »Starke».

Huvudmaskinerna äro utrustade med separatdrivna cirkulations-,
matar-, luft- och kondensatpumpar. Dessutom finnas pumpar för
eldsläckning, vattenballast etc. För alstrande av elektrisk ström finnas för en
del av ovannämnda pumpar samt för den elektriska belysningen två
turbogeneratorer om vardera 150 hästkrafter samt i däckshuset å
promenaddäck dessutom en dieselmotordriven nöddynamo. Akter om
maskinrummet finnes en verkstad med erforderliga arbetsmaskiner och verktyg
m. m. För tillgodogörande av hjälpmaskinernas avloppsånga samt för
avtappning från huvudmaskinerna finnas två stegförvärmare samt två
kaskadtankar.

Fyra enkeländade koleldade sjöångpannor äro anordnade i tvenne
eldrum för om maskinrummet. Arbetstrycket är 14 kg/cm², och antalet
eldstäder i varje panna är 3. Pannorna äro försedda med överhettare och
utrustade med forcerat drag. Förutom de fyra huvudångpannorna har
installerats en vertikal donkeypanna. För askans bortskaffande ur
eldrummen finnas askejektorer.

Liksom i maskinrummet finnas å kommandobryggan de modernaste
anordningar och apparater. Sålunda ha inmonterats gyrokompass,
roterande klarsiktskiva, Telefunken radiotelegrafanläggning,
radiopejlanordning och en kursskrivare, som automatiskt ritar diagram över den
