Full resolution (TIFF) - On this page / på denna sida - IX.2. Järntillverkningen. Af professor J. G. Wiborgh, Stockholm
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

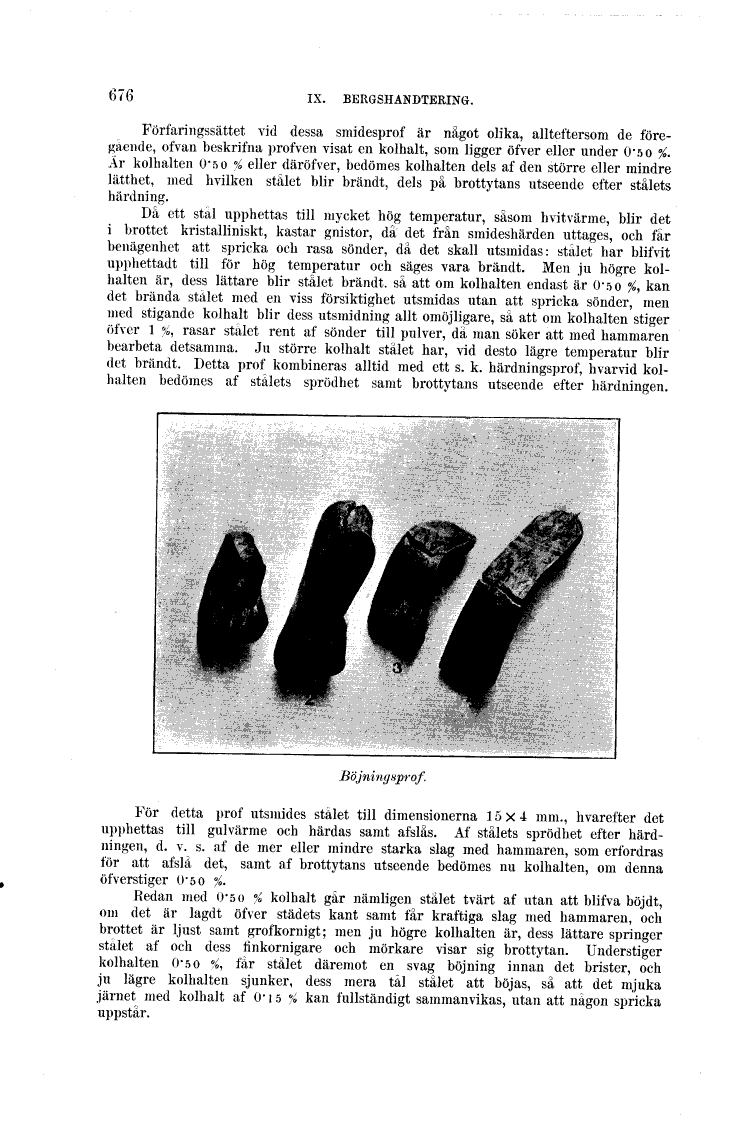

676
IX. BERGSHANDTERING.
Förfaringssättet vid dessa smidesprof är något olika, allteftersom
de föregående, ofvan beskrifna profven visat en kolhalt, som ligger
öfver eller under O’5 o %. Är kolhalten O’5 o % eller däröfver,
bedömes kolhalten dels af den större eller mindre lätthet, med
hvilken stålet blir brändt, dels på brottytans utseende efter
stålets härdning.
Då ett stål upphettas till mycket hög temperatur, såsom hvitvärme,
blir det i brottet kristalliniskt, kastar gnistor, da det från
smideshärden uttages, och får benägenhet att spricka och rasa sönder,
då det skall utsmidas: stålet har blifvit upphettadt till för hög
temperatur och säges vara brändt. Men ju högre kolhalten är, dess
lättare blir stålet brändt, så att om kolhalten endast är O*5 o %
kan det brända stålet med en viss försiktighet utsmidas utan att
spricka sönder, men med stigande kolhalt blir dess utsmidning
allt omöjligare, så att om kolhalten stiger öfver l %, rasar
stålet rent af sönder till pulver, då man söker att med hammaren
bearbeta detsamma. Ju större kolhalt stålet har, vid desto lägre
temperatur blir det brändt. Detta prof kombineras alltid med ett
s. k. härdningsprof, hvarvid kolhalten bedömes af stålets sprödhet
samt brottytans utseende efter härdningen.
Böjningsprof.
För detta prof utsmides stålet till dimensionerna 15x4 mm.,
hvarefter det upphettas till gulvärme och härdas samt afslås. Af
stålets sprödhet efter härdningen, d. v. s. af de mer eller mindre
starka slag med hammaren, som erfordras för att afslå det, samt
af brottytans utseende bedömes nu kolhalten, om denna of verstiger
O’5 o %
Redan med O*5 o % kolhalt går nämligen stålet tvärt af utan
att blifva böjdt, örn det är lagdt öfver städets kant samt får
kraftiga slag med hammaren, och brottet är ljust samt grofkornigt;
men ju högre kolhalten är, dess lättare springer stålet af och dess
finkornigare och mörkare visar sig brottytan. Understiger kolhalten
0*5o % får stålet däremot en svag böjning innan det brister, och ju
lägre kolhalten sjunker, dess mera tål stålet att böjas, så att det
mjuka järnet med kolhalt af O’ 10 % kan fullständigt sammanvikas,
utan att någon spricka uppstår.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
