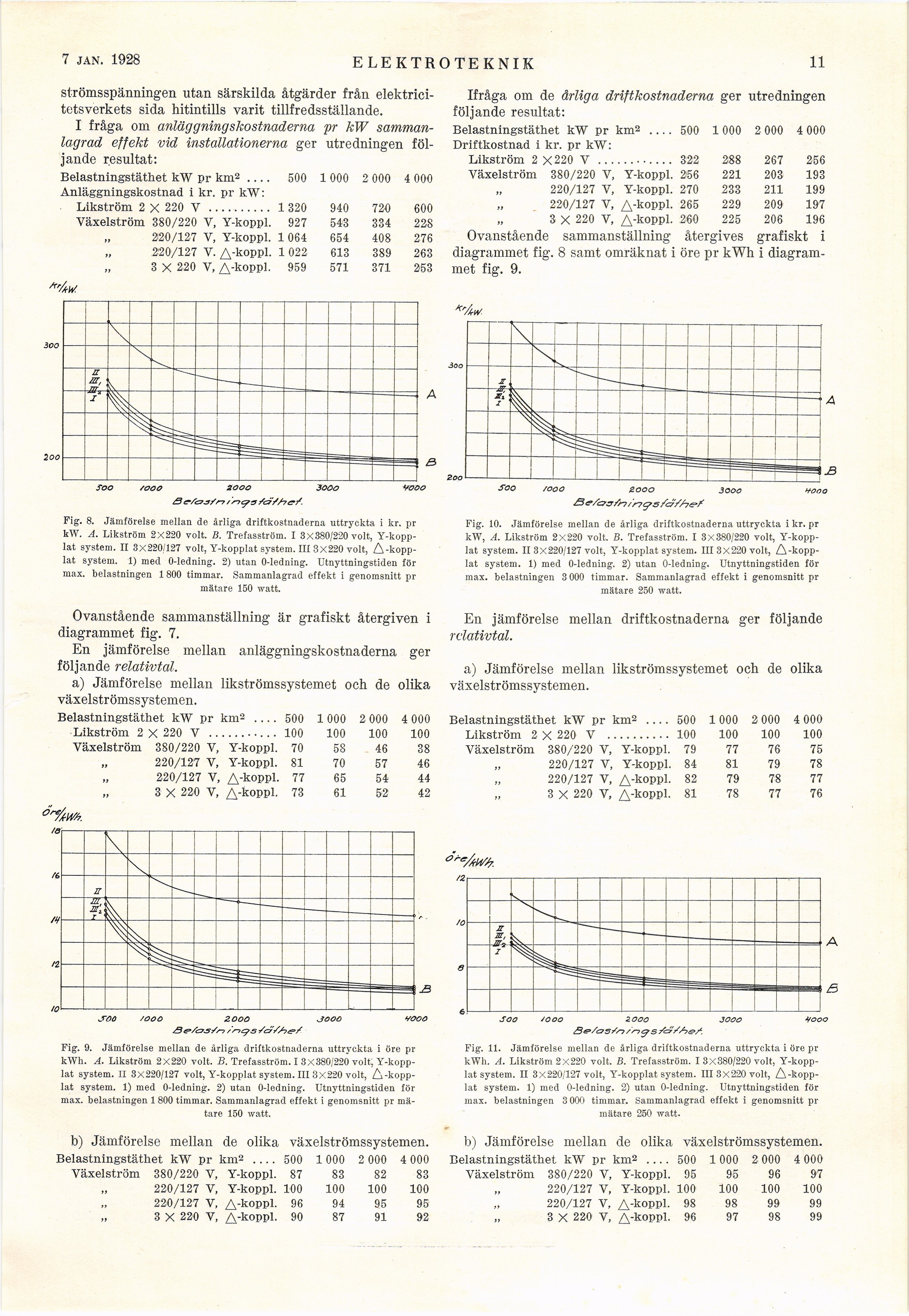

4 FEBR. 1928
ELEKTROTEKNIK
11
strömsspänningen utan särskilda åtgärder från
elektricitetsverkets sida hitintills varit tillfredsställande.
I fråga om anläggningskostnaderna pr kW
sammanlagrad effekt vid installationerna ger utredningen
följande resultat:
Belastningstäthet kW pr km2 .... 500 1000 2 000 4 000
Anläggningskostnad i kr. pr kW:
Likström 2 X 220 V .......... 1 320 940 720 600
Växelström 380/220 V, Y-koppl. 927 543 334 228
220/127 V, Y-koppl. 1 064 654 408 276
220/127 V. A-koppl. 1 022 613 389 263
3 X 220 V, A-koppl. 959 571 371 253
ArAw.
200
Ifråga om de årliga driftkostnaderna ger utredningen
följande resultat:
Belastnings täthet kW pr km2 ____ 500 1 000 2 000 4 000
Driftkostnad i kr. pr kW:
Likström 2 X 220 V ............ 322 288 267 256
Växelström 380/220 V, Y-koppl. 256 221 203 193
220/127 V, Y-koppl. 270 233 211 199
220/127 V, A’koppl. 265 229 209 197
3 X 220 V, /ykoppl. 260 225 206 196
Ovanstående sammanställning återgives grafiskt i
diagrammet fig. 8 samt omräknat i öre pr kWh i
diagrammet fig. 9.
-A
\jB
Soo /OOO 2000 300O tøoo
Fig. 8. Jämförelse mellan de årliga driftkostnaderna uttryckta i kr. pr
kW. A. Likström 2x220 voit. B. Trefasström. I 3 x 380/220 voit,
Y-kopp-lat system. II 3X220/127 voit, Y-kopplat system. Ill 3 x 220 voit,
A-kopplat system. 1) med 0-ledning. 2) utan O-ledning. Utnyttningstiden för
max. belastningen 1 800 timmar. Sammanlagrad effekt i genomsnitt pr
mätare 150 watt.
Ovanstående sammanställning är grafiskt återgiven i
diagrammet fig. 7.
En jämförelse mellan anläggningskostnaderna ger
följande relativtal.
a) Jämförelse mellan likströmssystemet och de olika
växelströmssystemen.
Belastningstäthet kW pr km2 ____ 500 1 000 2 000 4 000
Likström 2 X 220 V ........... 100 100 100 100
Växelström 380/220 V, Y-koppl. 70 58 46 38
220/127 V, Y-koppl. 81 70 57 46
220/127 V, A-koppl. 77 65 54 44
3 X 220 V, A-koppl. 73 61 52 42
soo
3ooo
/ooo 2ooo
Æ^/cs/r-i/r^^s/arYhe-f
Fig. 10. Jämförelse mellan de årliga driftkostnaderna uttryckta i kr. pr
kW, A. Likström 2x220 voit. B. Trefasström. I 3x380/220 voit,
Y-kopp-lat system. II 3x220/127 voit, Y-kopplat system. III 3 x 220 voit,
A-kopplat system. 1) med 0-ledning. 2) utan 0-ledning. Utnyttningstiden för
max. belastningen 3 000 timmar. Sammanlagrad effekt i genomsnitt pr
mätare 250 watt.
En jämförelse mellan driftkostnaderna ger följande
relativtal.
a) Jämförelse mellan likströmssystemet och de olika
växelströmssystemen.
Belastningstäthet kW pr km2 –– 500 1000 2 000 4 000
Likström 2 X 220 V .......... 100 100 100 100
Växelström 380/220 V, Y-koppl. 79 77 76 75
220/127 V, Y-koppl. 84 81 79 78
220/127 V, A-koppl. 82 79 78 77
3 X 220 V, A-koppl. 81 78 77 76
JOO /OOO ZOOO .JOOO YOO
Fig. 9. Jämförelse mellan de årliga driftkostnaderna uttryckta i öre pr
kWh. A. Likström 2X220 voit. B. Trefasström. I 3x380/220 voit,
Y-kopplat system. II 3x220/127 voit, Y-kopplat system. III 3 x 220 voit,
A-kopp-Iat system. 1) med 0-ledning. 2) utan 0-Iedning. Utnyttningstiden för
max. belastningen 1 800 timmar. Sammanlagrad effekt i genomsnitt pr
mätare 150 watt.
so a /ooo zooo Jooo *oo<
/n js/dS/^e./.
Fig. 11. Jämförelse mellan de årliga driftkostnaderna uttryckta i ore pr
kWh. A. Likström 2 x 220 voit. B. Trefasström. I 3x380/220 voit,
Y-kopplat system. II 3X220/127 voit, Y-kopplat system. III 3 x 220 voit,
A-kopplat system. 1) med 0-ledning. 2) utan 0-ledning. Utnyttningstiden för
max. belastningen 3 000 timmar. Sammanlagrad effekt i genomsnitt pr
mätare 250 watt.
b) Jämförelse mellan de olika växelströmssystemen.
Belastningstäthet kW pr km2 ____ 500 1 000 2 000 4 000
Växelström 380/220 V, Y-koppl. 87 83 82 83
220/127 V, Y-koppl. 100 100 100 100
220/127 V, A-koppl. 96 94 95 95
3 X 220 V, /\-koppl. 90 87 91 92
b) Jämförelse mellan de olika växelströmssystemen.
Belastningstäthet kW pr km2 .... 500 1 000 2 000 4 000
Växelström 380/220 V, Y-koppl. 95 95 96 97
220/127 V, Y-koppl. 100 100 100 100
220/127 V, A-koPP1- 98 98 99 99
3 X 220 V, A-koPP1- 96 97 98 99
