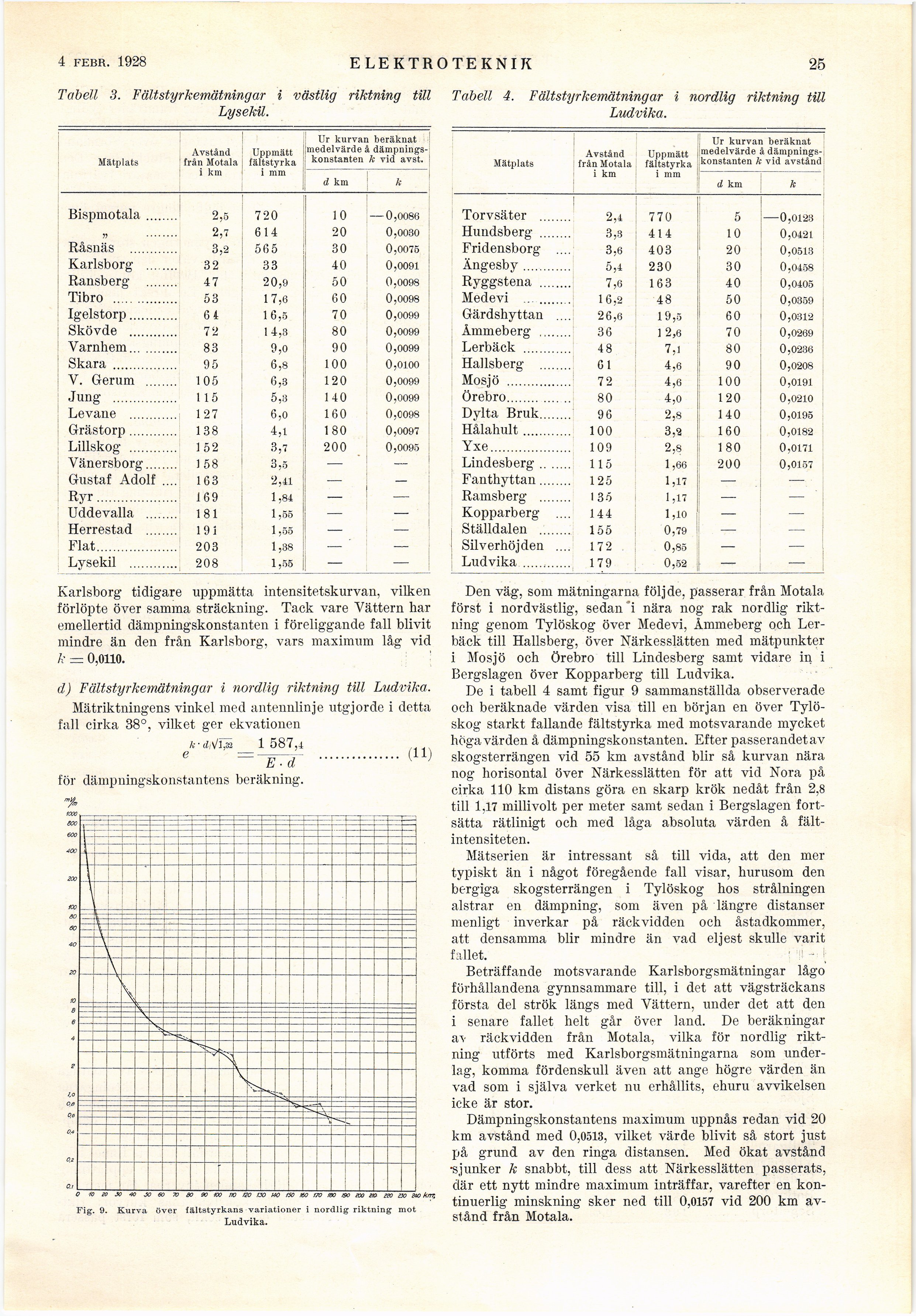

4 FEBR. 1928
ELEKTROTEKNIK
25
Tabell 3. Fältstyrkemätningar i västlig riktning till
Lysekil.
Tabell 4. Fältstyrkemätningar i nordlig riktning till
Ludvika.
Avstånd ; Uppmätt
Matplats 1 från Motala | fältstyrka
i km i mm
Ur kurvan beräknat
[medelvärde å
dämpnings-! konstanten k vid avst.
d km k
Bispmotala....... 2,5 720 ,0 — 0,0086
7J ....... 2,7 614 20 0,0030
Råsnäs ........... 3,2 565 30 0,0075
Karlsborg ....... 32 33 40 0,0091
Ransberg ....... 47 20,9 50 0,0098
Ti bro .............. 53 17,6 60 0,0098
Igelstorp........... C 4 16,5 70 0,0099
Skövde ........... 72 14,3 80 0,0099
Varnhem... 83 9,0 90 0,0099
Skara ............. 95 6,8 100 0,0100
V. Gerum ....... 105 6,3 120 0,0099
Jung ............... 115 5,3 140 0,0099
Levane ........... 127 6,0 160 0,0098
Grästorp........... 138 4,1 180 0,0097
Lillskog ........... 1 52 3,7 200 0,0095
Vänersborg....... 1 58 3,5 — —
Gustaf Adolf ... 163 2,41 — —
Hyr................... 169 1,84 — -
Uddevalla ....... 181 1,55 — —
Herrestad ....... 191 1,55 — —
Flat................... 203 1,38 — —
Lysekil ........... 208 1,55 — -
Karlsborg tidigare uppmätta intensitetskurvan, vilken
förlöpte över samma sträckning. Tack vare Vättern har
emellertid dämpningskonstanten i föreliggande fall blivit
mindre än den från Karlsborg, vars maximum låg vid
k — 0,0110.
d) Fältstyrkemätningar i nordlig riktning till Ludvika.
Mätriktningens vinkel med antennlinje utgjorde i detta
fall cirka 38°, vilket ger ekvationen
k ■ dis/Tja 1 587,i
E ■ d
för dämpningskonstantens beräkning.
(11)
Mätplats Avstånd från Motala i km Uppmätt fältstyrka i mm Ur kurvan beräknat medelvärde å
dämpningskonstanten k vid avstånd d km k
Torvsäter . 2,4 770 5 -0,0123
Hundsberg ..... 3,3 414 10 0,0421
Fridensborg . 3,6 403 20 0,0513
Ängesby ......... 5,4 230 30 0,0458
Ryggstena ..... 7,6 163 40 0,0405
Medevi ... .... 16.2 48 50 0,0359
Gärdshyttan . 26,6 19,5 60 0,0312
Åmmeberg .... 36 1 2,6 70 0,0269
Lerbäck . .. 48 7,1 80 0,0236
Hallsberg .... 61 4,6 90 0,0208
Mosjö ............ 72 4,6 100 0,0191
Örebro............ 80 4,0 120 0,0210
Dylta Bruk.... 96 2,8 140 0,0195
Hålahult........ 100 3,2 160 0,0182
Yxe................. .. 109 2,8 180 0,0171
Lindesberg 115 1,66 200 0,0157
Fanthyttan..... 125 1,17 — - i
Ramsberg ..... 135 1,17 — -
Kopparberg 144 1,10 — —
Ställdalen ..... .. 155 0,79 — -
Silverhöjden . .. 172 0,85 — -
Ludvika ......... .. 179 0,52 — -
<tw tso ao km;
Fig. 9. Kurva över fältstyrkans variationer i nordlig riktning mot
Ludvika.
Den väg, som mätningarna följde, passerar från Motala
först i nordvästlig, sedan i nära nog rak nordlig
riktning genom Tylöskog över Medevi, Åmmeberg och
Lerbäck till Hallsberg, över Närkesslätten med mätpunkter
i Mosjö och Örebro till Lindesberg samt vidare in i
Bergslagen över Kopparberg till Ludvika.
De i tabell 4 samt figur 9 sammanställda observerade
och beräknade värden visa till en början en över
Tylöskog starkt fallande fältstyrka med motsvarande mycket
höga värden å dämpningskonstanten. Efter passerandet av
skogsterrängen vid 55 km avstånd blir så kurvan nära
nog horisontal över Närkesslätten för att vid Nora på
cirka 110 km distans göra en skarp krök nedåt från 2,8
till 1,17 milli voit per meter samt sedan i Bergslagen
fortsätta rätlinigt och med låga absoluta värden å
fält-intensiteten.
Mätserien är intressant så till vida, att den mer
typiskt än i något föregående fall visar, hurusom den
bergiga skogsterrängen i Tylöskog hos strålningen
alstrar en dämpning, som även på längre distanser
menligt inverkar på räckvidden och åstadkommer,
att densamma blir mindre än vad eljest skulle varit
fallet. :’ i;
Beträffande motsvarande Karlsborgsmätningar lågo
förhållandena gynnsammare till, i det att vägsträckans
första del strök längs med Vättern, under det att den
i senare fallet helt går över land. De beräkningar
av räckvidden från Motala, vilka för nordlig
riktning utförts med Karlsborgsmätningarna som
underlag, komma fördenskull även att ånge högre värden än
vad som i själva verket nu erhållits, ehuru avvikelsen
icke är stor.
Dämpningskonstantens maximum uppnås redan vid 20
km avstånd med 0,0513, vilket värde blivit så stort just
på grund av den ringa distansen. Med ökat avstånd
•sjunker k snabbt, till dess att Närkesslätten passerats,
där ett nytt mindre maximum inträffar, varefter en
kontinuerlig minskning sker ned till 0,0157 vid 200 km
avstånd från Motala.
