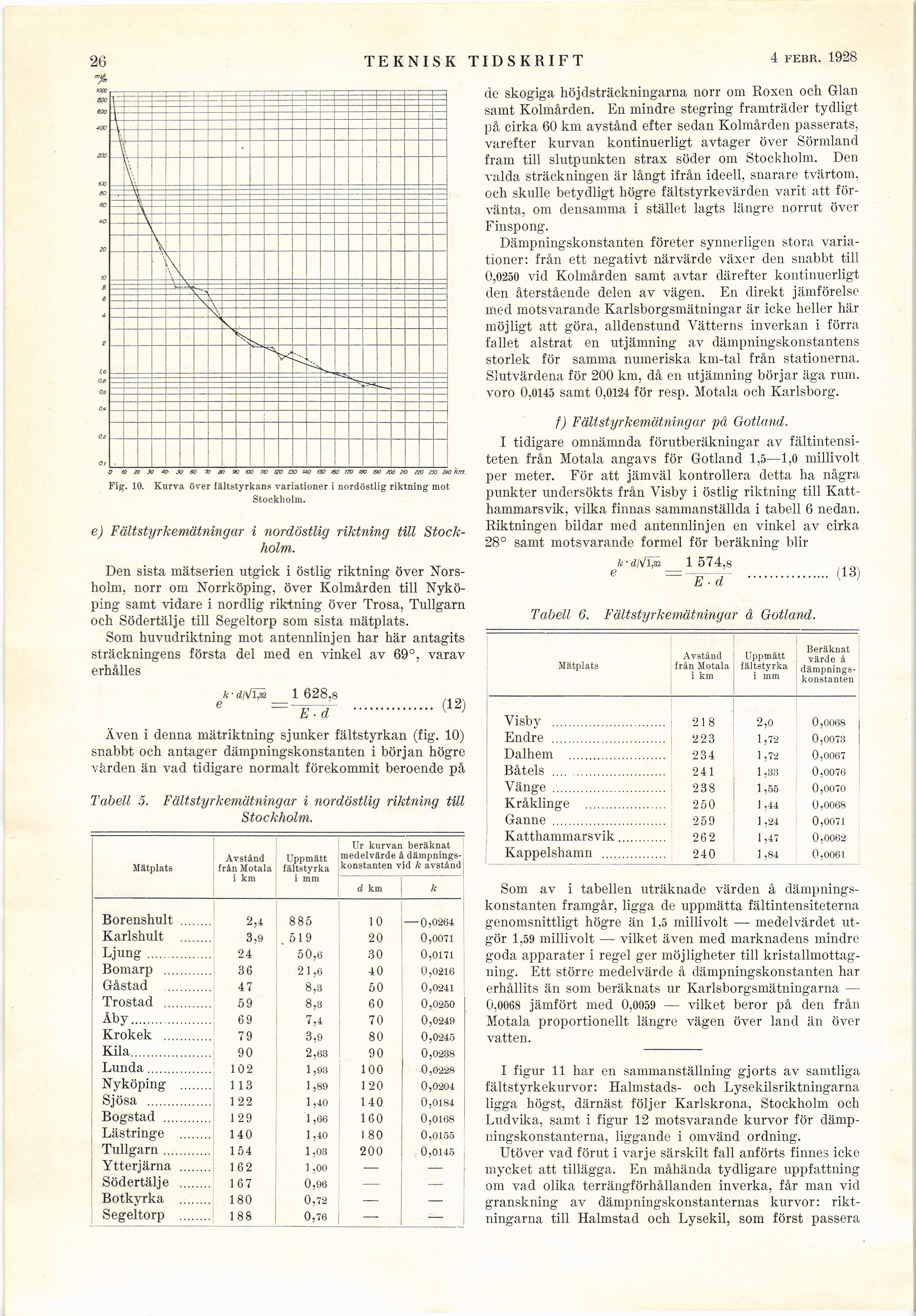

TEKNISK TIDSKRIFT

4 FEBR. 1928

9o kg mi2oaowtsoi6onotdoi9otoo ao eæ arø km.

Fig. 10. Kurva över fältstyrkans variationer i nordöstlig riktning mot
Stockholm.

e) Fältstyrkemätningar i nordostlig riktning till
Stockholm.

Den sista mätserien utgick i östlig riktning över
Norsholm, norr om Norrköping, över Kolmården till
Nyköping samt vidare i nordlig riktning över Trosa, Tullgarn
och Södertälje till Segeltorp som sista matplats.

Som huvudriktning mot antennlinjen har här antagits
sträckningens första del med en vinkel av 69°, varav
erhålles

k ■ dj\/1,3

1 628,j

Även i denna mätriktning sjunker fältstyrkan (fig. 10)
snabbt och antager dämpningskonstanten i början högre
värden än vad tidigare normalt förekommit beroende på

Tabell 5. Fältstyrkemätningar i nordöstlig riktning till
Stockholm.

Matplats Avstånd från Motala i km Uppmätt fältstyrka i mm Ur kurvan beräknat medelvärde å
dämpningskonstanten vid k avstånd d km k
Borenshult ........ 2,4 885 10 — 0)0264
Karlshult ....... 3,9 519 20 0,0071
Ljung ................ 24 50,6 30 0,0171
Bomarp ............ 36 21,6 40 0,0216
Gåstad ...... 47 8,3 50 0,0241
Tröstad ............ 59 8,3 60 0,0-250
Åby.................... 69 7,4 70 0,0249
Krokek ............ 79 3,9 80 0,0245
Kila................ 90 2,63 90 0,0-238
Lunda................ 102 1,93 100 0,0228
Nyköping ........ 113 1,89 120 0,0204
Sjösa ................ 122 1,10 140 0,0184
Bogstad ......... 129 1,66 160 0,0168
Lästringe ........ 140 1,40 1 80 0,0155
Tullgarn............ 154 1,03 200 0,0145
Ytterjärna ........ 162 1 ,00 — — ,
Södertälje ........ 167 0,96 — -T—
Botkyrka ........ 180 0,7-2 — -
Segeltorp ........ 188 0,76 —

de skogiga höjdsträckningarna norr om Roxen och Glan
samt Kolmården. En mindre stegring framträder tydligt
på cirka 60 km avstånd efter sedan Kolmården passerats,
varefter kurvan kontinuerligt avtager över Sörmland
fram till slutpunkten strax söder om Stockholm. Den
valda sträckningen är långt ifrån ideell, snarare tvärtom,
och skulle betydligt högre fältstyrkevärden varit att
förvänta, om densamma i stället lagts längre norrut över
Finspong.

Dämpningskonstanten företer synnerligen stora
variationer: från ett negativt när värde växer den snabbt till
0,0250 vid Kolmården samt avtar därefter kontinuerligt
den återstående delen av vägen. En direkt jämförelse
med motsvarande Karlsborgsmätningar är icke heller här
möjligt att göra, alldenstund Vätterns inverkan i förra
fallet alstrat en utjämning av dämpningskonstantens
storlek för samma numeriska km-tal från stationerna.
Slutvärdena för 200 km, då en utjämning börjar äga rum.
voro 0,0145 samt 0,0124 för resp. Motala och Karlsborg.

†) Fältstyrkemätningar få Gotland.

I tidigare omnämnda förutberäkningar av
fältintensiteten från Motala angavs för Gotland 1,5—1,0 millivolt
per meter. För att jämväl kontrollera detta ha några
punkter undersökts från Visby i östlig riktning till
Katthammarsvik, vilka finnas sammanställda i tabell 6 nedan.
Riktningen bildar med antennlinjen en vinkel av cirka
28° samt motsvarande formel för beräkning blir
ft-d/Vi^_1 574,8

6 — E-d ................ [ö>

Tabell 6. Fältstyrkemätningar å Gotland.

(12)

Matplats Avstånd från Motala i km Uppmätt fältstyrka i mm Beräknat värde å
dämpningskonstanten
Visby ...................... ..... ! 218 2,0 0,0068
Endre ...................... ..... i 223 1,72 0,0073
Dalhem .................. 234 1,72 0,0067
Båtels ..................... 241 1,33 0,0076
Vänge ...................... 238 1,55 0,0070
Kråklinge .............. 250 1 ,44 0,0068
Ganne ...................... 259 1,24 0,0071
Katthammarsvik...... 262 1,47 0,006-2
Kappelshamn .......... 240 1,84 0,0061

Som av i tabellen uträknade värden å
dämpnings-konstanten framgår, ligga de uppmätta fältintensiteterna
genomsnittligt högre än 1,5 millivolt — medelvärdet
utgör 1,59 millivolt — vilket även med marknadens mindre
goda apparater i regel ger möjligheter till
kristallmottagning. Ett större medelvärde å dämpningskonstanten har
erhållits än som beräknats ur Karlsborgsmätningarna —
0,0068 jämfört med 0,0059 — vilket beror på den från
Motala proportionellt längre vägen över land än över
vatten.

I figur 11 har en sammanställning gjorts av samtliga
fältstyrkekurvor: Halmstads- och Lysekilsriktningarna
ligga högst, därnäst följer Karlskrona, Stockholm och
Ludvika, samt i figur 12 motsvarande kurvor för
dämp-ningskonstanterna, liggande i omvänd ordning.

Utöver vad förut i varje särskilt fall anförts finnes icke
mycket att tillägga. En måhända tydligare uppfattning
om vad olika terrängförhållanden inverka, får man vid
granskning av dämpningskonstanternas kurvor:
riktningarna till Halmstad och Lysekil, som först passera
