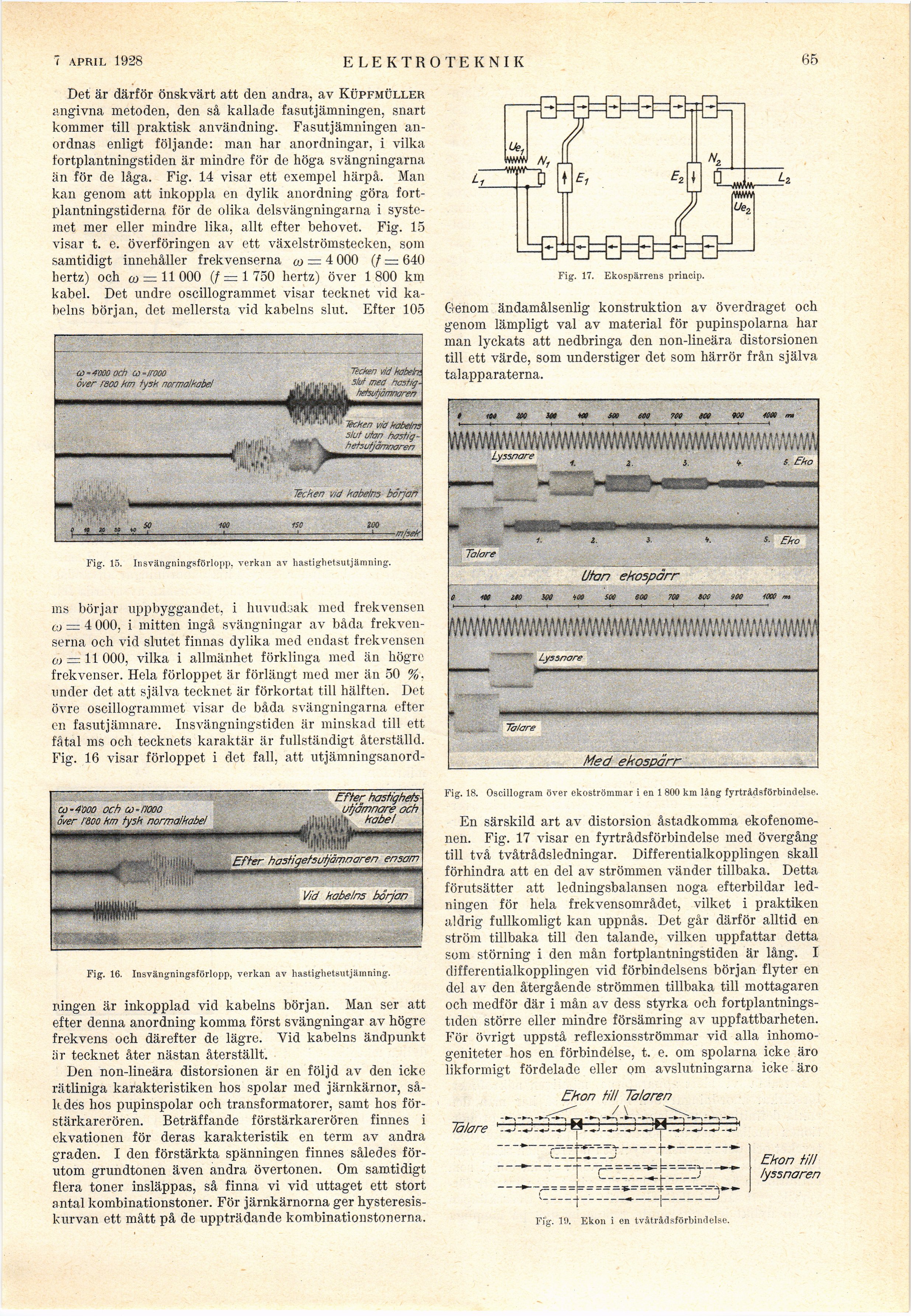

Det är därför önskvärt att den andra, av Küpfmüller
angivna metoden, den så kallade fasutjämningen, snart
kommer till praktisk användning. Fasutjämningen
anordnas enligt följande: man har anordningar, i vilka
fortplantningstiden är mindre för de höga svängningarna
än för de låga. Fig. 14 visar ett exempel härpå. Man
kan genom att inkoppla en dylik anordning göra
fortplantningstiderna för de olika delsvängningarna i
systemet mer eller mindre lika, allt efter behovet. Fig. 15
visar t. e. överföringen av ett växelströmstecken, som
samtidigt innehåller frekvenserna a> = 4 000 († = 640
hertz) och co = 11000 tf = 1750 hertz) över 1 800 km
kabel. Det undre oscillogrammet visar tecknet vid
kabelns början, det mellersta vid kabelns slut. Efter 105
Fig. 17. Ekospärrens princip.
Genom ändamålsenlig konstruktion av överdraget och
genom lämpligt val av material för pupinspolarna har
man lyckats att nedbringa den non-lineära distorsionen
till ett värde, som understiger det som härrör från själva
talapparaterna.
Fig. 15. Insvängningsförlopp, verkan av hastighetsutjämning.
ms börjar uppbyggandet, i huvudsak med frekvensen
cj = 4 0(10. i mitten ingå svängningar av båda
frekvenserna och vid slutet finnas dylika med endast frekvensen
oj = 11 000, vilka i allmänhet förklinga med än högre
frekvenser. Hela förloppet är förlängt med mer än 50 %.
under det att själva tecknet är förkortat till hälften. Det
övre oscillogrammet visar de båda svängningarna efter
en fasutjämnare. Insvängningstiden är minskad till ett
fåtal ms och tecknets karaktär är fullständigt återställd.
Fig. 16 visar förloppet i det fall, att utjämningsanord-
Fig. 16. Insvängningsförlopp, verkan av hastighetsutjämning.
ningen är inkopplad vid kabelns början. Man ser att
efter denna anordning komma först svängningar av högre
frekvens och därefter de lägre. Yid kabelns ändpunkt
är tecknet åter nästan återställt.
Den non-lineära distorsionen är en följd av den icke
rätliniga karakteristiken hos spolar med järnkärnor,
sålt des hos pupinspolar och transformatorer, samt hos
förstärkarerören. Beträffande förstärkarerören finnes i
ekvationen för deras karakteristik en term av andra
graden. I den förstärkta spänningen finnes således
förutom grundtonen även andra övertonen. Om samtidigt
flera toner insläppas, så finna vi vid uttaget ett stort
antal kombinationstoner. För järnkärnorna ger
hysteresis-kurvan ett mått på de uppträdande kombinationstonerna.
Fig. 18. Oscillogram över ekoströmmar i en 1 800 km lång fyrtrådsförbindelse.
En särskild art av distorsion åstadkomma
ekofenomenen. Fig. 17 visar en fyrtrådsförbindelse med övergång
till två tvåtrådsledningar. Differentialkopplingen skall
förhindra att en del av strömmen vänder tillbaka. Detta
förutsätter att ledningsbalansen noga efterbildar
ledningen för hela frekvensområdet, vilket i praktiken
aldrig fullkomligt kan uppnås. Det går därför alltid en
ström tillbaka till den talande, vilken uppfattar detta
som störning i den mån fortplantningstiden är lång. I
differentialkopplingen vid förbindelsens början flyter en
del av den återgående strömmen tillbaka till mottagaren
och medför där i mån av dess styrka och
fortplantnings-tiden större eller mindre försämring av uppfattbarheten.
För övrigt uppstå reflexionsströmmar vid alla
inhomogeniteter hos en förbindelse, t. e. om spolarna icke äro
likformigt fördelade eller om avslutningarna icke äro
Talare
Ehon HU Talaren
^ / \
I
–†-»–––-
"T-czrr^|rZzr™
czr^^zr^iZ-fZiiiT’
Fig. 19. Ekon i en tvåtrådsförbindelse.
Ekon Hl I
lyssnaren
