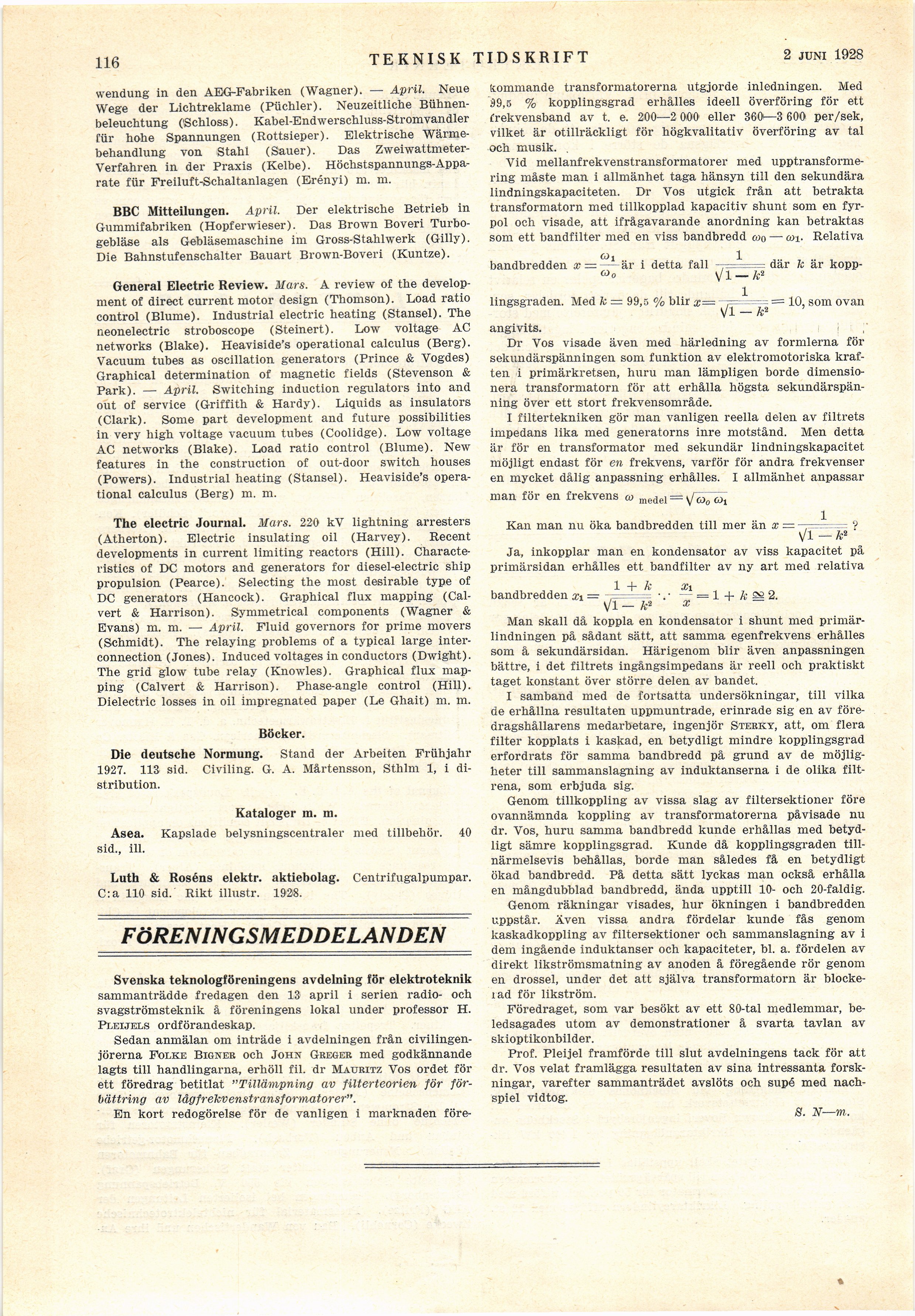

116
TEKNISK TIDSKRIFT
4 FEBR. 1928
Wendung in den AEG-Fabriken (Wagner). — April. Neue
Wege der Lichtreklame (Püchler). Neuzeitliche
Bühnenbeleuchtung (’Schloss). Kabel-Endwerschluss-Stromvandler
für hohe Spannungen (Rottsieper). Elektrische
Wärmebehandlung von Stahl (Sauer). Das
Zweiwattmeter-Verfahren in der Praxis (Kelbe).
Höchstspannungs-Apparate für Freiluft-Schaltanlagen (Erényi) m. m.
BBC Mitteilungen. April. Der elektrische Betrieb in
Gummifabriken (Hopferwieser). Das Brown Boveri
Turbogebläse als Gebläsemaschine im Gross-Stahlwerk (Gilly).
Die Bahnstufenschalter Bauart Brown-Boveri (Kuntze).
General Electric Review. Mars. A review of the
develop-ment of direct current motor design (Thomson). Load ratio
control (Blume). Industrial electric heating (Stansel). The
neonelectric stroboscope (Steinert). Low voltage AC
networks (Blake). Heaviside’s operational calculus (Berg).
Vacuum tubes as oscillation generators (Prince & Vogdes)
Graphical determination of magnetic fields (Stevenson &
Park). — April. Switching induction regulators into and
out of service (Griffith & Hardy). Liquids as insulators
(Clark). Some part development and future possibilities
in very high voltage vacuum tubes (Coolidge). Low voltage
AC networks (Blake). Load ratio control (Blume). New
features in the construction of out-door switch houses
(Powers). Industrial heating (Stansel). Heaviside’s
operational calculus (Berg) m. m.
The electric Journal. Mars. 220 kV lightning arresters
(Atherton). Electric insulating oil (Harvey). Recent
developments in current limiting reactors (Hill).
Characte-ristics of DC motors and generators for diesel-electric ship
propulsion (Pearce). Selecting the most desirable type of
DC generators (Hancock). Graphical flux mapping
(Cal-vert & Harrison). Symmetrical components (Wagner &
Evans) m. m. — April. Fluid governors for prime movers
(Schmidt). The relaying problems of a typical large
inter-connection (Jones). Induced voltages in conductors (Dwight).
The grid glow tube relay (Knowles). Graphical flux
mapping (Calvert & Harrison). Phase-angle control (Hill).
Dielectric losses in oil impregnated paper (Le Ghait) m. m.
Böcker.
Die deutsche Normung. Stand der Arbeiten Frühjahr
1927. 113 sid. Civiling. G. A. Mårtensson, Sthlm 1, i
distribution.
Kataloger m. m.
Asea. Kapslade belysningscentraler med tillbehör. 40
sid., ill.
Luth & Roséns elektr. aktiebolag. Centrifugalpumpar.
C:a 110 sid. Rikt illustr. 1928.
FÖRENINGSMEDDELANDEN
Svenska teknologföreningens avdelning för elektroteknik
sammanträdde fredagen den 13 april i serien radio- och
svagströmsteknik å föreningens lokal under professor H.
Pleijels ordförandeskap.
Sedan anmälan om inträde i avdelningen från
civilingenjörerna Folke Bigner och John Greger med godkännande
lagts till handlingarna, erhöll fil. dr Mauritz Vos ordet för
ett föredrag betitlat "Tillämpning av filterteorien för
förbättring av lågfrekvenstransformatorer".
En kort redogörelse för de vanligen i marknaden före-
kommande transformatorerna utgjorde inledningen. Med
39,5 % kopplingsgrad erhålles ideell överföring för ett
frekvensband av t. e. 200—2 OOO eller 360^3 600 per/sek,
vilket är otillräckligt för högkvalitativ överföring av tal
och musik.
Vid mellanfrekvenstransformatorer med
upptransformering måste man i allmänhet taga hänsyn till den sekundära
lindningskapaciteten. Dr Vos utgick från att betrakta
transformatorn med tillkopplad kapacitiv shunt som en
fyrpol och visade, att ifrågavarande anordning kan betraktas
som ett bandfilter med en viss bandbredd coo — a>i. Relativa
g>1 1
bandbredden x =–-är i detta fall , = där lc är kopp-
<°o \/l — k2
lingsgraden. Med k = 99,5 % blir x= = = 10, som ovan
\/l — A2
angivits.
Dr Vos visade även med härledning av formlerna för
sekundärspänningen som funktion av elektromotoriska
kraften i primärkretsen, huru man lämpligen borde
dimensionera transformatorn för att erhålla högsta
sekundärspänning över ett stort frekvensområde.
I filtertekniken gör man vanligen reella delen av filtrets
impedans lika med generatorns inre motstånd. Men detta
är för en transformator med sekundär lindningskapacitet
möjligt endast för en frekvens, varför för andra frekvenser
en mycket dålig anpassning erhålles. I allmänhet anpassar
man för en frekvens æ medei = V^V^
Kan man nu öka bandbredden till mer än x — — — 9
Vi — A2
Ja, inkopplar man en kondensator av viss kapacitet på
primärsidan erhålles ett bandfilter av ny art med relativa
\ -j- ^Tj
bandbredden xi = , ––– •,• — = 1 + k aa 2.
Vi — k2 x ~
Man skall då koppla en kondensator i shunt med
primärlindningen på sådant sätt, att samma egenfrekvens erhålles
som å sekundärsidan. Härigenom blir även anpassningen
bättre, i det filtrets ingångsimpedans är reell och praktiskt
taget konstant över större delen av bandet.
I samband med de fortsatta undersökningar,, till vilka
de erhållna resultaten uppmuntrade, erinrade sig en av
föredragshållarens medarbetare, ingenjör Sterky, att, om flera
filter kopplats i kaskad, en betydligt mindre kopplingsgrad
erfordrats för samma bandbredd på grund av de
möjligheter till sammanslagning av induktanserna i de olika
filtrena, som erbjuda sig.
Genom tillkoppling av vissa slag av filtersektioner före
ovannämnda koppling av transformatorerna påvisade nu
dr. Vos, huru samma bandbredd kunde erhållas med
betydligt sämre kopplingsgrad. Kunde då kopplingsgraden
tillnärmelsevis behållas, borde man således få en betydligt
ökad bandbredd. På detta sätt lyckas man också erhålla
en mångdubblad bandbredd, ända upptill 10- och 20-faldig.
Genom räkningar visades, hur ökningen i bandbredden
uppstår. Även vissa andra fördelar kunde fås genom
kaskadkoppling av filtersektioner och sammanslagning av i
dem ingående induktanser och kapaciteter, bl. a. fördelen av
direkt likströmsmatning av anoden å föregående rör genom
en drossel, under det att själva transformatorn är
blocke-lad för likström.
Föredraget, som var besökt av ett 80-tal medlemmar,
beledsagades utom av demonstrationer å svarta tavlan av
skioptikonbilder.
Prof. Pleijel framförde till slut avdelningens tack för att
dr. Vos velat framlägga resultaten av sina intressanta
forskningar, varefter sammanträdet avslöts och supé med
nach-spiel vidtog.
8. N—m.
