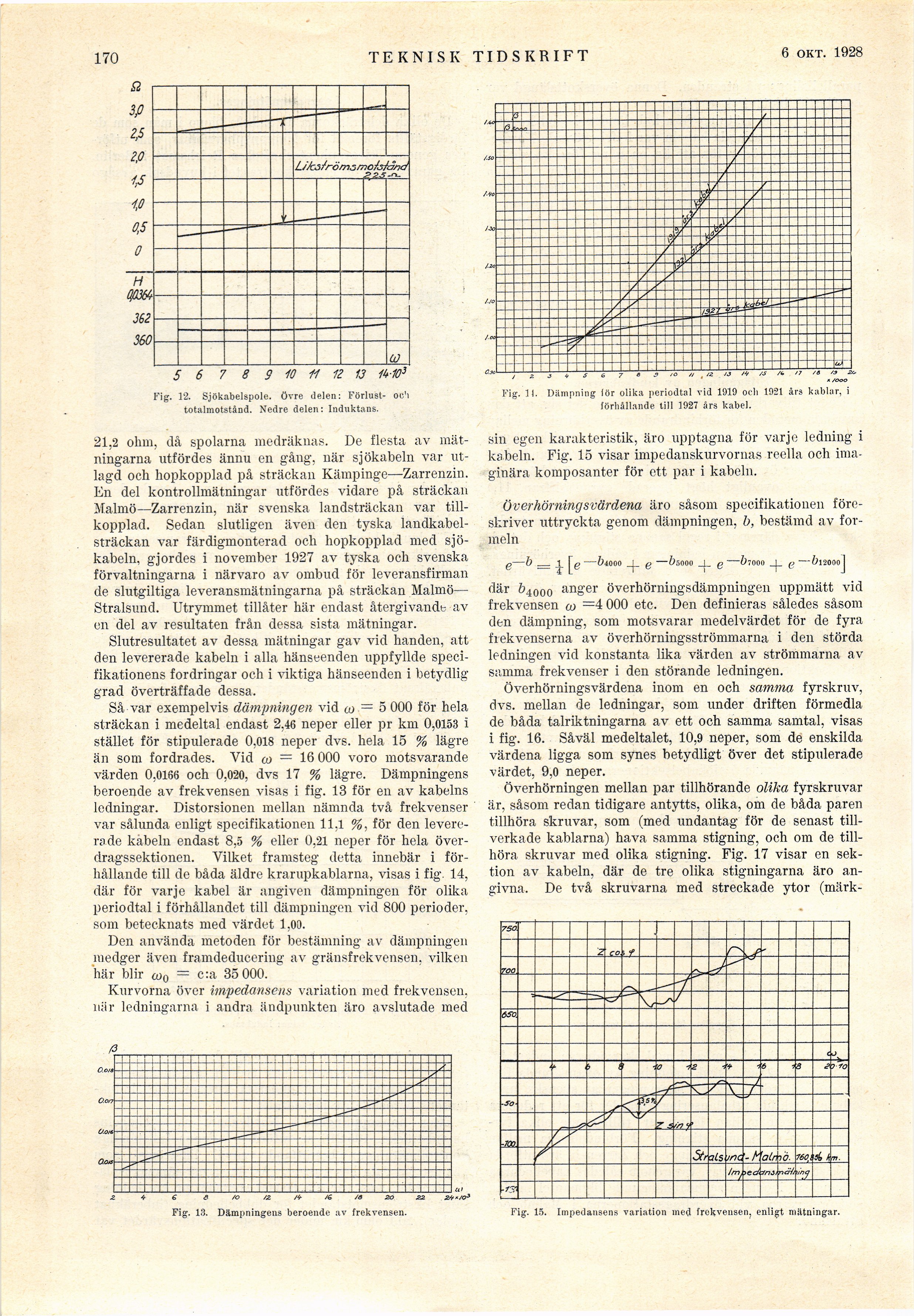

170
TEKNISK TIDSKRIFT
1 sept. 1928
5 6 7 8 9 10 11 12 13 U -103
Tig. 12. Sjökabelspole. Övre delen: Förlust- oc’i
totalmotstånd. Nedre delen: Induktans.
21,2 ohm, då spolarna medräknas. De flesta av
mätningarna utfördes ännu en gång, när sjökabeln var
utlagd och hopkopplad på sträckan Kämpinge—Zarrenzin.
En del kontrollmätningar utfördes vidare på sträckan
Malmö—Zarrenzin, när svenska landsträckan var
tillkopplad. Sedan slutligen även den tyska
landkabel-sträckan var färdigmonterad och hopkopplad med
sjökabeln, gjordes i november 1927 av tyska och svenska
förvaltningarna i närvaro av ombud för leveransfirman
de slutgiltiga leveransmätningarna på sträckan Malmö—
Stralsund. Utrymmet tillåter här endast återgivande av
en del av resultaten från dessa sista mätningar.
Slutresultatet av dessa mätningar gav vid handen, att
den levererade kabeln i alla hänseenden uppfyllde
specifikationens fordringar och i viktiga hänseenden i betydlig
grad överträffade dessa.
Så var exempelvis dämpningen vid co .= 5 000 för hela
sträckan i medeltal endast 2,46 neper eller pr km 0,0153 i
stället för stipulerade 0,018 neper dvs. hela 15 % lägre
än som fordrades. Vid co — 16 000 voro motsvarande
värden 0,0166 och 0,020, dvs 17 % lägre. Dämpningens
beroende av frekvensen visas i fig. 13 för en av kabelns
ledningar. Distorsionen mellan nämnda två frekvenser
var sålunda enligt specifikationen 11,1 %, för den
levererade kabeln endast 8,5 % eller 0,21 neper för hela
överdragssektionen. Vilket framsteg detta innebär i
förhållande till de båda äldre krarupkablarna, visas i fig 14,
där för varje kabel är angiven dämpningen för olika
periodtal i förhållandet till dämpningen vid 800 perioder,
som betecknats med värdet 1,00.
Den använda metoden för bestämning av dämpningen
medger även framdeducering av gränsfrekvensen, vilken
här blir w0 = c:a 35 000.
Kurvorna över impedansens variation med frekvensen,
när ledningarna i andra ändpunkten äro avslutade med
ß
Fig. Ii. Dämpning lör olika periodtal vid 1919 och 1921 års kablar, i
förhållande till 1927 års kabel.
sin egen karakteristik, äro upptagna för varje ledning i
kabeln. Fig. 15 visar impedanskurvornas reella och
imaginära komposanter för ett par i kabeln.
Överhörningsvärdena äro såsom specifikationen
föreskriver uttryckta genom dämpningen, b, bestämd av
formeln
o-b
. —Ös»!
-&7000
I ß–Ö12000J
där &40Q0 anger överhörningsdämpningen uppmätt vid
frekvensen co =4 000 etc. Den definieras således såsom
den dämpning, som motsvarar medelvärdet för de fyra
frekvenserna av överhörningsströmmarna i den störda
ledningen vid konstanta lika värden av strömmarna av
samma frekvenser i den störande ledningen.
Överhörningsvärdena inom en och samma fyrskruv,
dvs. mellan de ledningar, som under driften förmedla
de båda talriktningarna av ett och samma samtal, visas
i fig. 16. Såväl medeltalet, 10,9 neper, som de enskilda
värdena ligga som synes betydligt över det stipulerade
värdet, 9,0 neper.
Överhörningen mellan par tillhörande olika fyrskruvar
är, såsom redan tidigare antytts, olika, om de båda paren
tillhöra skruvar, som (med undantag för de senast
tillverkade kablarna) hava samma stigning, och om de
tillhöra skruvar med olika stigning. Fig. 17 visar en
sektion av kabeln, där de tre olika stigningarna äro
angivna. De två skruvarna med streckade ytor (märk-
/o /z /C /O 20 22 SA’/O3
Fig. 13. Dämpningens beroende av frekvensen.
