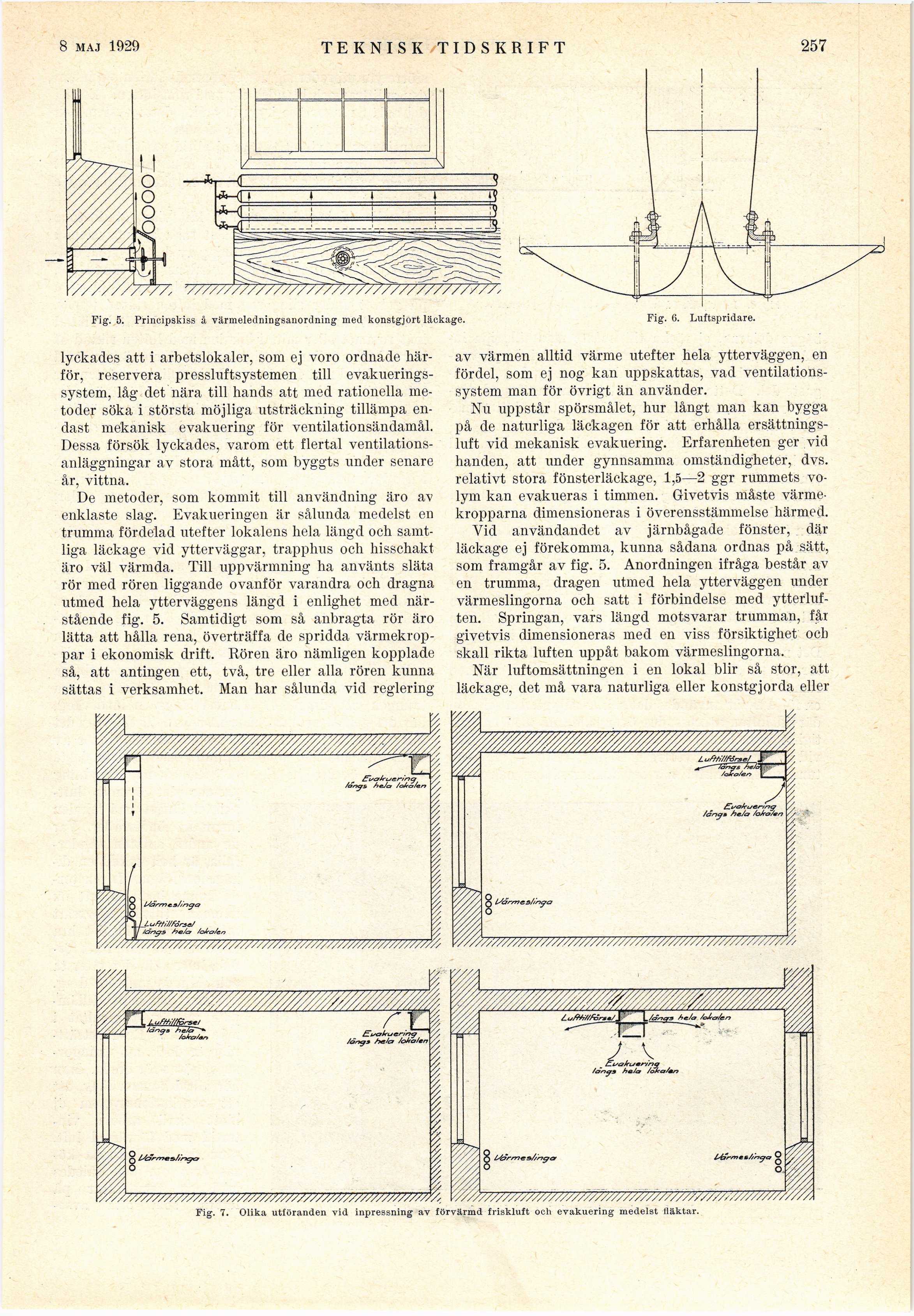

lyckades att i arbetslokaler, som ej voro ordnade
härför, reservera pressluftsystemen till
evakueringssystem, låg det nära till hands att med rationella
metoder söka i största möjliga utsträckning tillämpa
endast mekanisk evakuering för ventilationsändamål.
Dessa försök lyckades, varom ett flertal
ventilationsanläggningar av stora mått, som byggts under senare
år, vittna.
De metoder, som kommit till användning äro av
enklaste slag. Evakueringen är sålunda medelst en
trumma fördelad utefter lokalens hela längd ocli
samtliga läckage vid ytterväggar, trapphus och hisschakt
äro väl värmda, Till uppvärmning ha använts släta
rör med rören liggande ovanför varandra och dragna
utmed hela ytterväggens längd i enlighet med
närstående fig. 5. Samtidigt som så anbragta rör äro
lätta att hålla rena, överträffa de spridda
värmekroppar i ekonomisk drift. Rören äro nämligen kopplade
så, att antingen ett, två, tre eller alla rören kunna
sättas i verksamhet. Man har sålunda vid reglering
av värmen alltid värme utefter hela ytterväggen, en
fördel, som ej nog kan uppskattas, vad
ventilationssystem man för övrigt än använder.
Nu uppstår spörsmålet, hur långt man kan bygga
på de naturliga läckagen för att erhålla
ersättningsluft vid mekanisk evakuering. Erfarenheten ger vid
handen, att under gynnsamma omständigheter, dvs.
relativt stora fönsterläckage, 1,5—2 ggr rummets
volym kan evakueras i timmen. Givetvis måste
värmekropparna dimensioneras i överensstämmelse härmed.
Vid användandet av järnbågade fönster, där
läckage ej förekomma, kunna sådana ordnas på sätt,
som framgår av fig. 5. Anordningen ifråga består av
en trumma, dragen utmed hela ytterväggen under
värmeslingorna och satt i förbindelse med
ytterluften. Springan, vars längd motsvarar trumman, får
givetvis dimensioneras med en viss försiktighet och
skall rikta luften uppåt bakom värmeslingorna.
När luftomsättningen i en lokal blir så stor, att
läckage, det må vara naturliga eller konstgjorda eller
y777777777777777777777777777777777777777Z7Z77Z777777777//
V/////////////////////////S//////////////^
j ISorn-re^///neper
/onj» hala /oUa/an
Fig. 7. Olika utföranden vid inpressning av förvärmd friskluft och evakuering medelst fläktar.
Fig. 5. Principskiss å värmeledningsanordning med konstgjort läckage. Fig. 6. Luftspridare.
