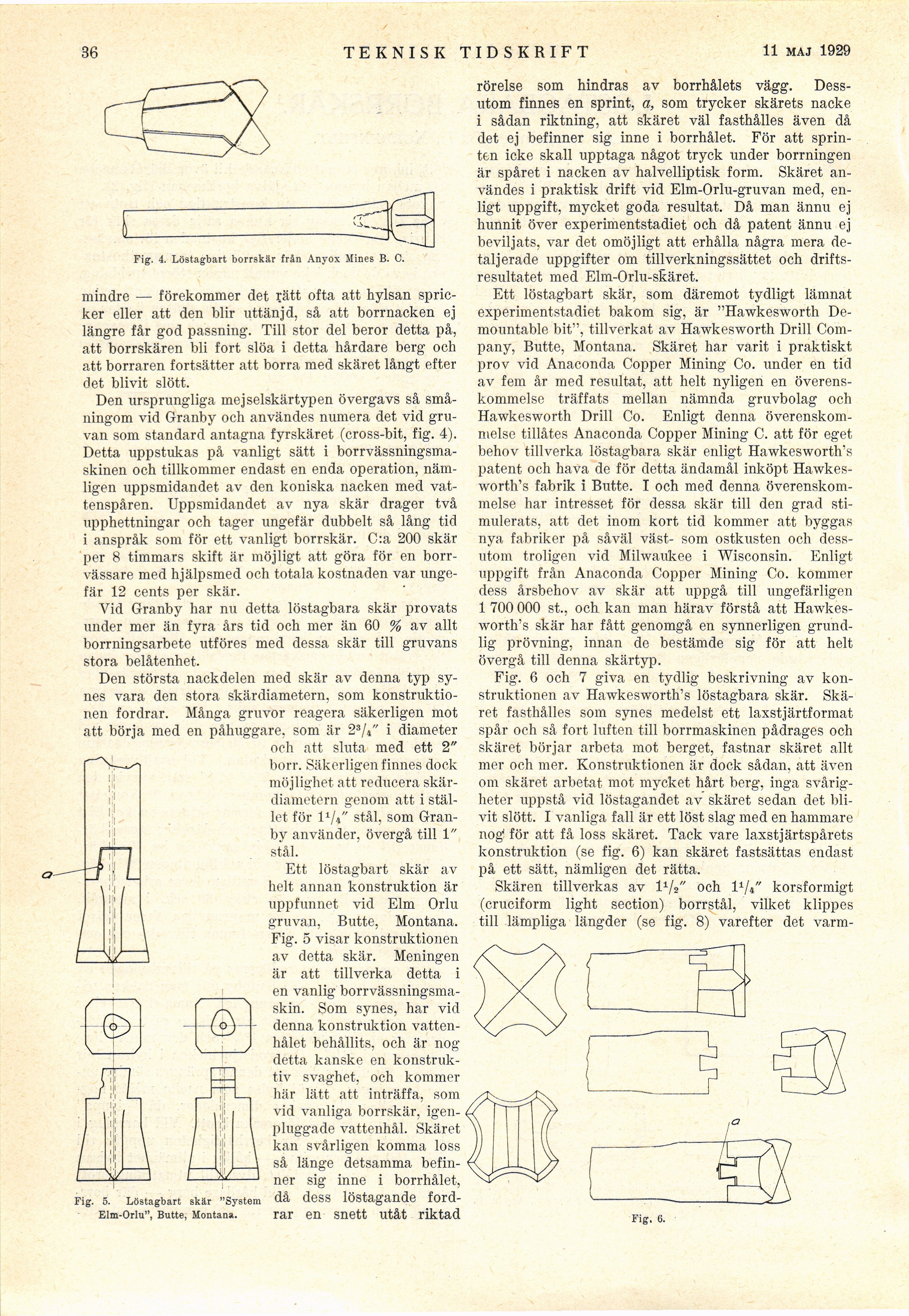

36
teknisk tidskrift
13 april 1929
Fig. 4. Löstagbart borrskär från Anyox Mines B. C.
mindre — förekommer det rätt ofta att hylsan
spricker eller att den blir uttänjd, så att borrnacken ej
längre får god passning. Till stor del beror detta på,
att borrskären bli fort slöa i detta hårdare berg och
att borraren fortsätter att borra med skäret långt efter
det blivit slött.
Den ursprungliga mejselskärtypen övergavs så
småningom vid Granby och användes numera det vid
gruvan som standard antagna fyrskäret (cross-bit, fig. 4).
Detta uppstukas på vanligt sätt i
borrvässningsma-skinen och tillkommer endast en enda operation,
nämligen uppsmidandet av den koniska nacken med
vattenspåren. Uppsmidandet av nya skär drager två
upphettningar och tager ungefär dubbelt så lång tid
i anspråk som för ett vanligt borrskär. C:a 200 skär
per 8 timmars skift är möjligt att göra för en
borr-vässare med hjälpsmed och totala kostnaden var
ungefär 12 cents per skär.
Yid Granby har nu detta löstagbara skär provats
under mer än fyra års tid och mer än 60 % av allt
borrningsarbete utföres med dessa skär till gruvans
stora belåtenhet.
Den största nackdelen med skär av denna typ
synes vara den stora skärdiametern, som
konstruktionen fordrar. Många gruvor reagera säkerligen mot
att börja med en påhuggare. som är 23/4" i diameter
och att sluta med ett 2"
borr. Säkerligen finnes dock
möjlighet att reducera
skärdiametern genom att i
stället för D/4" stål, som
Granby använder, övergå till 1"
stål.
Ett löstagbart skär av
helt annan konstruktion är
uppfunnet vid Elm Orlu
gruvan, Butte, Montana.
Fig. 5 visar konstruktionen
av detta skär. Meningen
är att tillverka detta i
en vanlig
borrvässningsma-skin. Som synes, har vid
denna konstruktion
vattenhålet behållits, och är nog
detta kanske en
konstruktiv svaghet, och kommer
här lätt att inträffa, som
vid vanliga borrskär,
igenpluggade vattenhål. Skäret
kan svårligen komma loss
så länge detsamma
befinner sig inne i borrhålet,
då dess löstagande
fordrar en snett utåt riktad
Fig. 5. Löstagbart skär "System
Elm-Orlu", Butte, Montana.
rörelse som hindras av borrhålets vägg.
Dessutom finnes en sprint, a, som trycker skärets nacke
i sådan riktning, att skäret väl fasthålles även då
det ej befinner sig inne i borrhålet. För att
sprinten icke skall upptaga något tryck under borrningen
är spåret i nacken av halvelliptisk form. Skäret
användes i praktisk drift vid Elm-Orlu-gruvan med,
enligt uppgift, mycket goda resultat. Då man ännu ej
hunnit över experimentstadiet och då patent ännu ej
beviljats, var det omöjligt att erhålla några mera
detaljerade uppgifter om tillverkningssättet och
driftsresultatet med Elm-Orlu-skäret.
Ett löstagbart skär, som däremot tydligt lämnat
experimentstadiet bakom sig, är "Hawkesworth
De-mountable bit", tillverkat av Hawkesworth Drill
Company, Butte, Montana. Skäret har varit i praktiskt
prov vid Anaconda Copper Mining Co. under en tid
av fem år med resultat, att helt nyligen en
överenskommelse träffats mellan nämnda gruvbolag och
Hawkesworth Drill Co. Enligt denna
överenskommelse tillåtes Anaconda Copper Mining C. att för eget
behov tillverka löstagbara skär enligt Hawkesworth’s
patent och hava de för detta ändamål inköpt
Hawkesworth’s fabrik i Butte. I och med denna
överenskommelse har intresset för dessa skär till den grad
stimulerats, att det inom kort tid kommer att byggas
nya fabriker på såväl väst- som ostkusten och
dessutom troligen vid Milwaukee i Wisconsin. Enligt
uppgift från Anaconda Copper Mining Co. kommer
dess årsbehov av skär att uppgå till ungefärligen
1 700 000 st., och kan man härav förstå att
Hawkesworth’s skär har fått genomgå en synnerligen
grundlig prövning, innan de bestämde sig för att helt
övergå till denna skärtyp.
Fig. 6 och 7 giva en tydlig beskrivning av
konstruktionen av Hawkesworth’s löstagbara skär.
Skäret fasthålles som synes medelst ett laxstjärtformat
spår och så fort luften till borrmaskinen pådrages och
skäret börjar arbeta mot berget, fastnar skäret allt
mer och mer. Konstruktionen är dock sådan, att även
0111 skäret arbetat mot mycket hårt berg, inga
svårigheter uppstå vid löstagandet av skäret sedan det
blivit slött. I vanliga fall är ett löst slag med en hammare
nog! för att få loss skäret. Tack vare laxstj ärtspårets
konstruktion (se fig. 6) kan skäret fastsättas endast
på ett sätt, nämligen det rätta.
Skären tillverkas av D/2" och D/4" korsformigt
(cruciform light section) borrstål, vilket klippes
till lämpliga längder (se fig. 8) varefter det varm-
Fig. 6.
