12
TEKNISK TIDSKRIFT
13 april 1929
rummet genom på olika höjd anslutna gasuttag.
Kapaciteten hos en dylik Geissenapparat uppgår till 100
ton pr dygn. En schematisk bild av hela
behandlingsprocessen enligt denna metod visas i fig. 9. Av
på 1800-talet, har hållit sig relativt oförändrad ända
fram till de allra senaste åren. Ugnen kan sägas
bestå av en vertikal, kontinuerligt arbetande retort med
yttre upphettning. Materialet, som behandlas,
befinner sig i det ringformiga cylindriska rum, som bildas
mellan å ena sidan den yttre upphettade
mantelväggen och å andra sidan ett stort antal över varandra
placerade ringar, mellan vilka de bildade gaserna
taga vägen in i cylinderns inre för att därifrån
bortledas genom gasuttag, placerade dels upptill och dels
nedtill. På grund av att brunkolen inkomma i ugnen
med hela sin fuktighet, kommer den övre hälften eller
mera av ugnen att endast tjänstgöra såsom
tork-apparat, varigenom ugnens kapacitet såsom
destillationsapparat utfaller relativt låg.
Först på de allra senaste åren har en ny ugnstyp,
som kan betraktas såsom en utveckling och
förbättring av Rolle-ugnen, framträtt och redan vunnit en
beaktansvärd spridning. Den benämnes
Geissen-ugnen. Ett vertikalsnitt genom denna ugn visas i
fig. 8. Ugnen är i likhet med Rolle-ugnen en vertikal
kontinuerlig retortugn, men skiljer sig från denna i
huvudsak därigenom att uppvärmningen är placerad
invändigt, under det att destillationsgaserna bortgå
utåt och uppsamlas i rummet innanför det yttersta
höljet. Vidare kännetecknas systemet därav att
brunkolen underkastas en ganska långt gående
nedtork-ning (till 15 à 20 % fukt) i särskilda för torkning
lämpade och billigare apparater, innan de inkomma i
själva destillationsapparaten. Den på bilden synliga
inre mörka cylindern utgöres av ett
förbrännings-schakt av eldfast tegel. Det behandlade materialet
vandrar uppifrån och ned i det i sektion
sick-sack-formade mellanrummet mellan en inre långsamt
roterande del, utformad såsom en korrugerad cylinder,
och de utvändigt begränsande ringformiga
snedställda skärmarna. Brunkolslagret i apparaten har en
tjocklek av 40 mm. De bildade gasformiga
destillationsprodukterna bortföras från det yttre samlings-

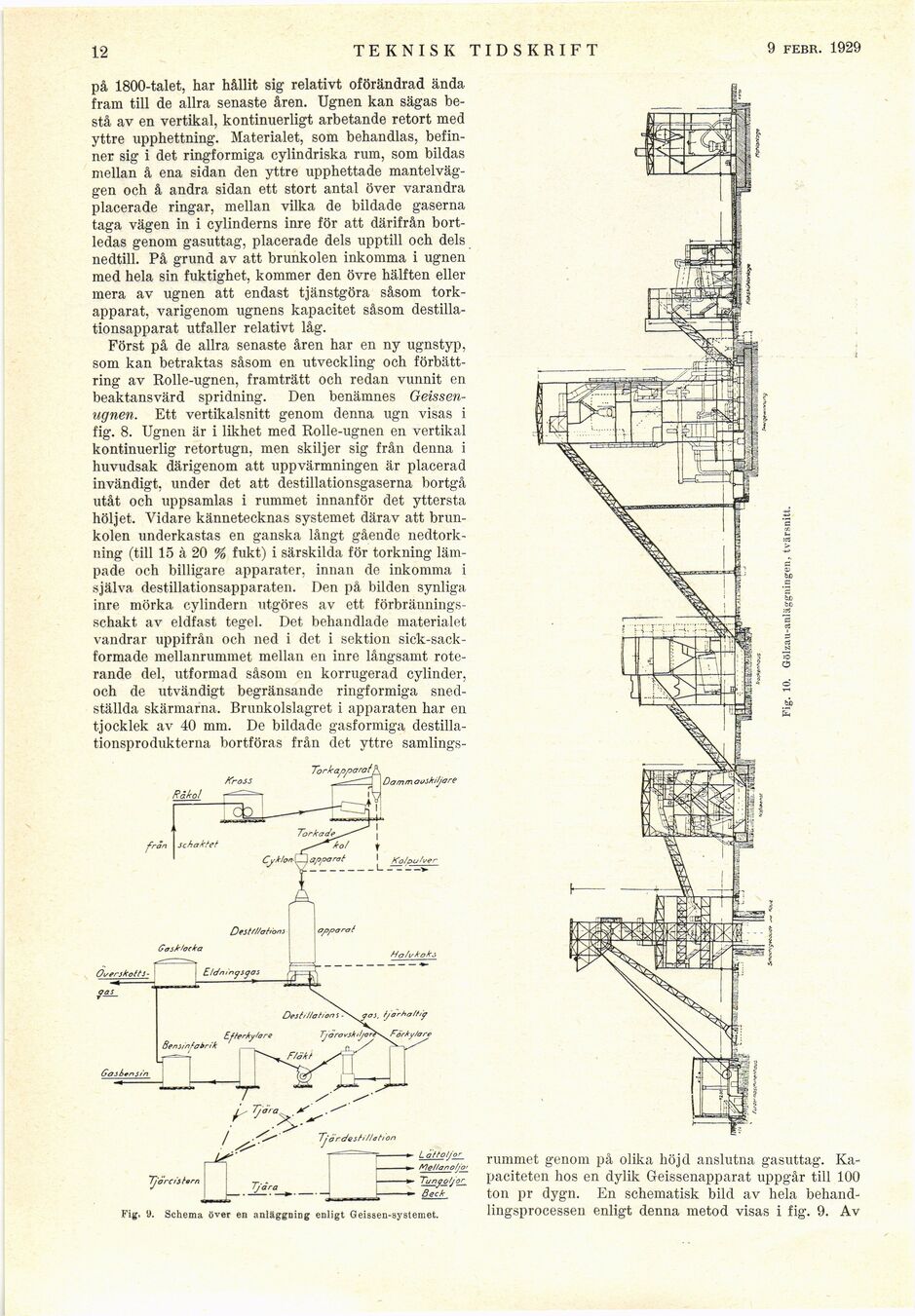

Fig. 9. Schema över en anläggning enligt Geissen-aystemet.
Fig. 10. Gölzau-anläggningen, tvärsnitt.
