8
TEKNISK TIDSKRIFT
23 febr. 1929

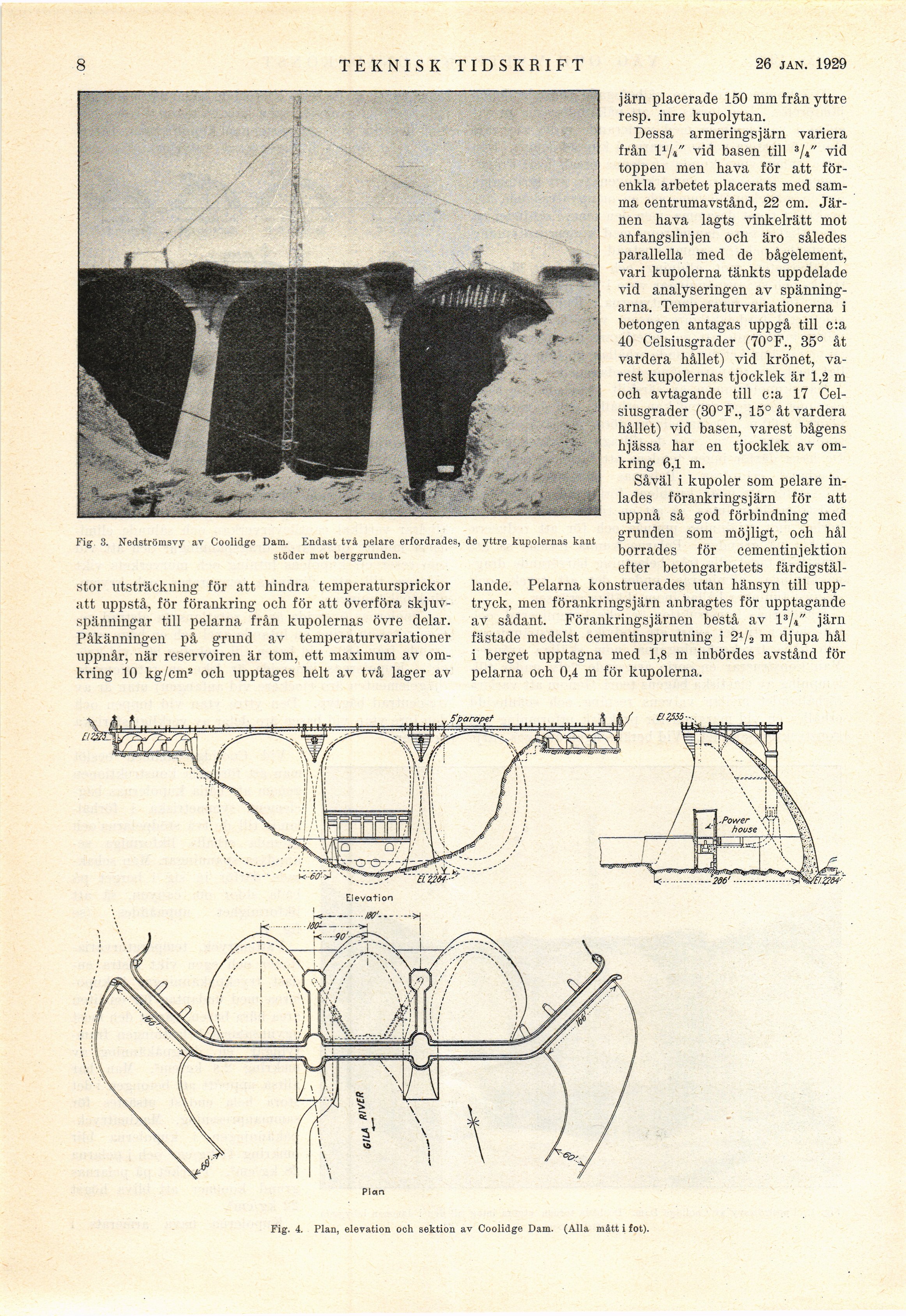

Fig. 3. Nedströmsvy av Coolidge Dam. Endast två pelare erfordrades, de yttre kupolernas kant
stöder mot berggrunden.
stor utsträckning för att hindra temperatursprickor
att uppstå, för förankring och för att överföra
skjuvspänningar till pelarna från kupolernas övre delar.
Påkänningen på grund av temperaturvariationer
uppnår, när reservoiren är tom, ett maximum av
omkring 10 kg/cm2 och upptages helt av två lager av
Fig. 4. Plan, elevation och sektion av Coolidge Dam. (Alla mått i fot).
järn placerade 150 mm från yttre
resp. inre kupolytan.
Dessa armeringsjärn variera
från l1/«" vid basen till 3/4" vid
toppen men hava för att
förenkla arbetet placerats med
samma centrumavstånd, 22 cm.
Järnen hava lagts vinkelrätt mot
anfangslinjen och äro således
parallella med de bågelement,
vari kupolerna tänkts uppdelade
vid analyseringen av
spänningarna. Temperaturvariationerna i
betongen antagas uppgå till c:a
40 Celsiusgrader (70° F., 35° åt
vardera hållet) vid krönet,
varest kupolernas tjocklek är 1,2 m
och avtagande till c:a 17
Celsiusgrader (30°F., 15° åt vardera
hållet) vid basen, varest bågens
hjässa har en tjocklek av
omkring 6,1 m.
Såväl i kupoler som pelare
inlades förankringsjärn för att
uppnå så god förbindning med
grunden som möjligt, och hål
borrades för cementinjektion
efter betongarbetets
färdigställande. Pelarna konstruerades utan hänsyn till
upptryck, men förankringsjärn anbragtes för upptagande
av sådant. Förankringsjärnen bestå av l3/4" järn
fästade medelst cementinsprutning i 21/2 m djupa hål
i berget upptagna med 1,8 m inbördes avstånd för
pelarna och 0,4 m för kupolerna.
