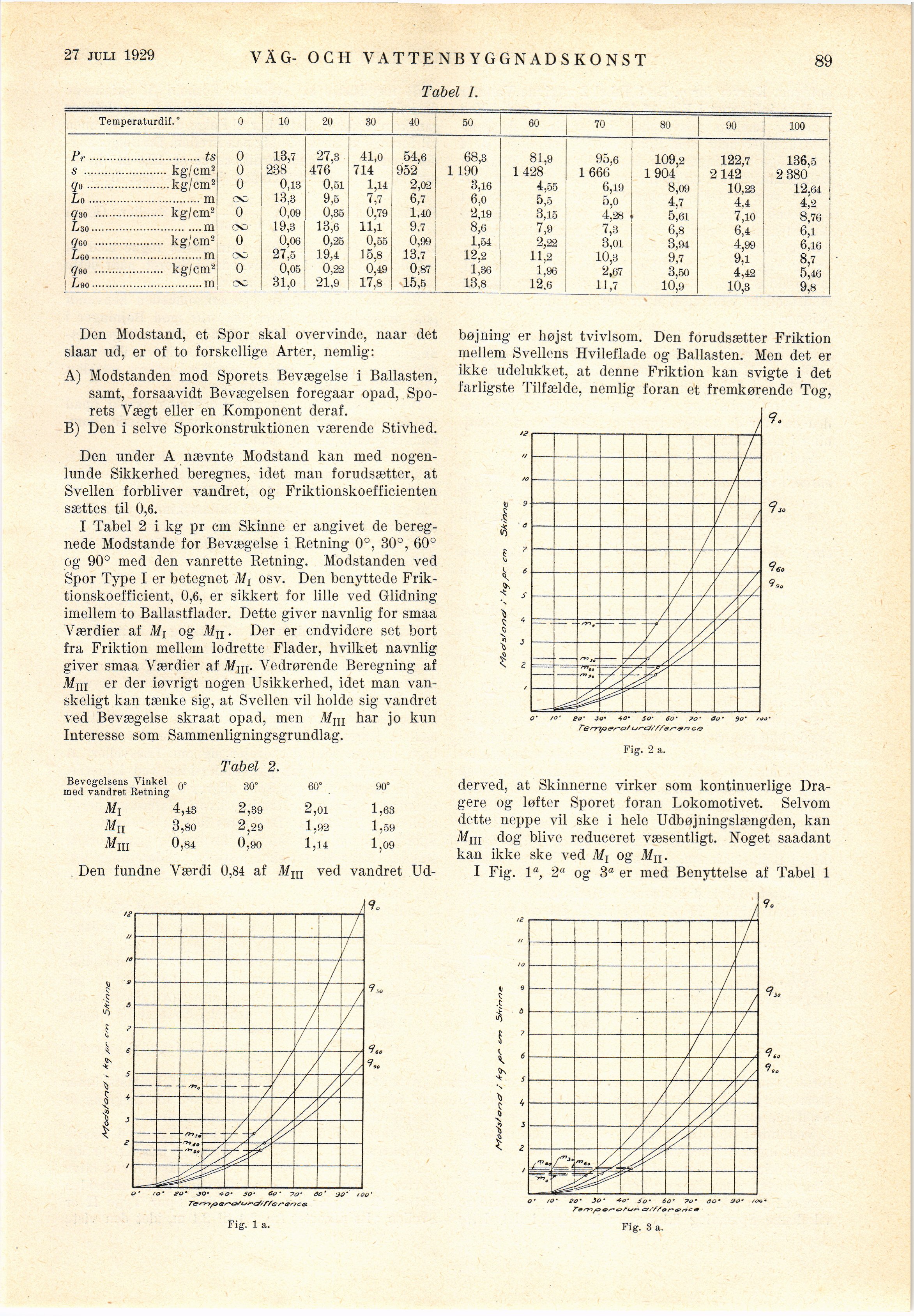

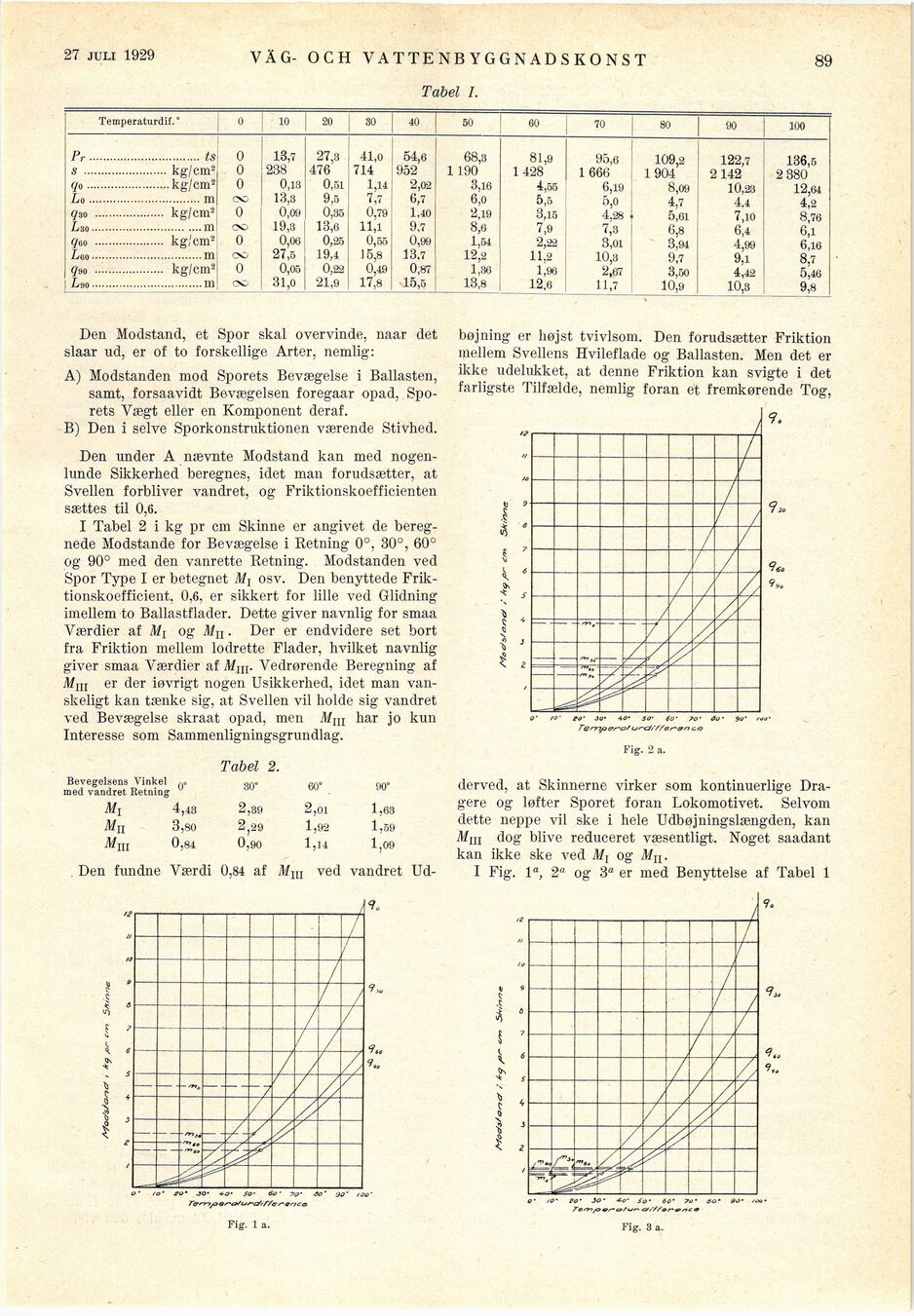

27 juli 1929
VÄ G-
OCH VATTENBYGGNADSKONST
Tabel I.
89
Temperaturdif. ° [ 0 j 10 20 30 40 50 I 60 70 | 80 90 100
Pr................................ ts 0 ’ 13,7 27,3 41,0 54,6 68,3 81,9 95,6 ! 109,2 122,7 136,5
s ........................kg/cm2 0 238 476 714 952 1 190 1428 1 666 , 1904 2142 2 380
g»........................kg/cm2 0 0,13 0,51 1,14 2,02 3,16 4,55 6,19 : 8,09 1 0,23 12,64
Lo................................m o3 13,3 9,5 7,7 6,7 6,0 5,5 5,o 4,7 4.4 4,2
gso .................... kg/cm2 O 0,09 0,35 0,79 1,40 2,19 3,15 4,28 5,61 7 10 8 76
Lä O...............................m 00 19,3 13,6 11,1 9,7 8,6 7,9 7,3 6 8 6*4 ö’i
q»o .................... kg/cm2 0 0,06 0,25 0,55 0,99 1,54 2,22 3,01 3^94 499 ö’lö
Leo................................Hl 00 27,5 19,4 15,8 13,7 12,2 11,2 10,3 9,7 9,1 87
?90 .................... kg/cm2 O 0,05 0,22 0,49 0,87 1,36 1,96 2,67 3,50 4,42 546
ii»................................m 31,0 21,9 17,8 15,5 13,8 12,6 11,7 10,9 103 98
Den Modstand, et Spor skal overvinde, naar det
slaar ud, er of to forskellige Arter, nemlig:
A) Modstanden mod Sporets Bevægelse i Ballasten,
samt, forsaavidt Bevægelsen foregaar opad,
Sporets Vægt eller en Komponent deraf.
B) Den i selve Sporkonstruktionen værende Stivhed.
Den under A nævnte Modstand kan med
nogen-lunde Sikkerhed beregnes, idet man forudsætter, at
Svellen förbliver vandret, og Friktionskoefficienten
sættes til 0,6.
I Tabel 2 i kg pr cm Skinne er angivet de
bereg-nede Modstande for Bevægelse i Retning 0°, 30°, 60°
og 90° med den vanrette Retning. Modstanden ved
Spor Type I er betegnet M{ osv. Den benyttede
Friktionskoefficient, 0,6, er sikkert for lille ved Glidning
imellem to Ballastflader. Dette giver navnlig for smaa
Værdier af A/j og A/n. Der er endvidere set bort
fra Friktion mellem lodrette Fläder, hvilket navnlig
giver smaa Værdier af Vedrørende Beregning af
Mm er der iøvrigt nogen Usikkerhed, idet man
van-skeligt kan tænke sig, at Svellen vil holde sig vandret
ved Bevægelse skraat opad, men Mm har jo kun
Interesse som Sammenligningsgrundlag.
Tabel 2.
Bevegelsens Vinkel med vandret Retning 0° 30° 60° 90°
Ml 4,43 2,39 2,01 1,63
Ma 3,80 2,29 1,92 1,59
Mm 0,84 0,90 1,H 1,09
Den fundne Værdi 0,84 af Mm ved vandret Ud-
bøjning er højst tvivlsom. Den forudsætter Friktion
mellem Svellens Hvileflade og Ballasten. Men det er
ikke udelukket, at denne Friktion kan svigte i det
farligste Tilfælde, nemlig föran et fremkørende Tog,
Fig. 2 a.
derved, at Skinnerne virker som kontinuerlige
Dra-gere og løfter Sporet föran Lokomotivet. Selvom
dette neppe vil ske i hele Udbøjningslængden, kan
Mm dog blive reduceret væsentligt. Noget saadant
kan ikke ske ved Mz og Mn.
I Fig. la, 2a og 3a er med Benyttelse af Tabel 1
Fig. 1 a.
Fig. 3 a.
