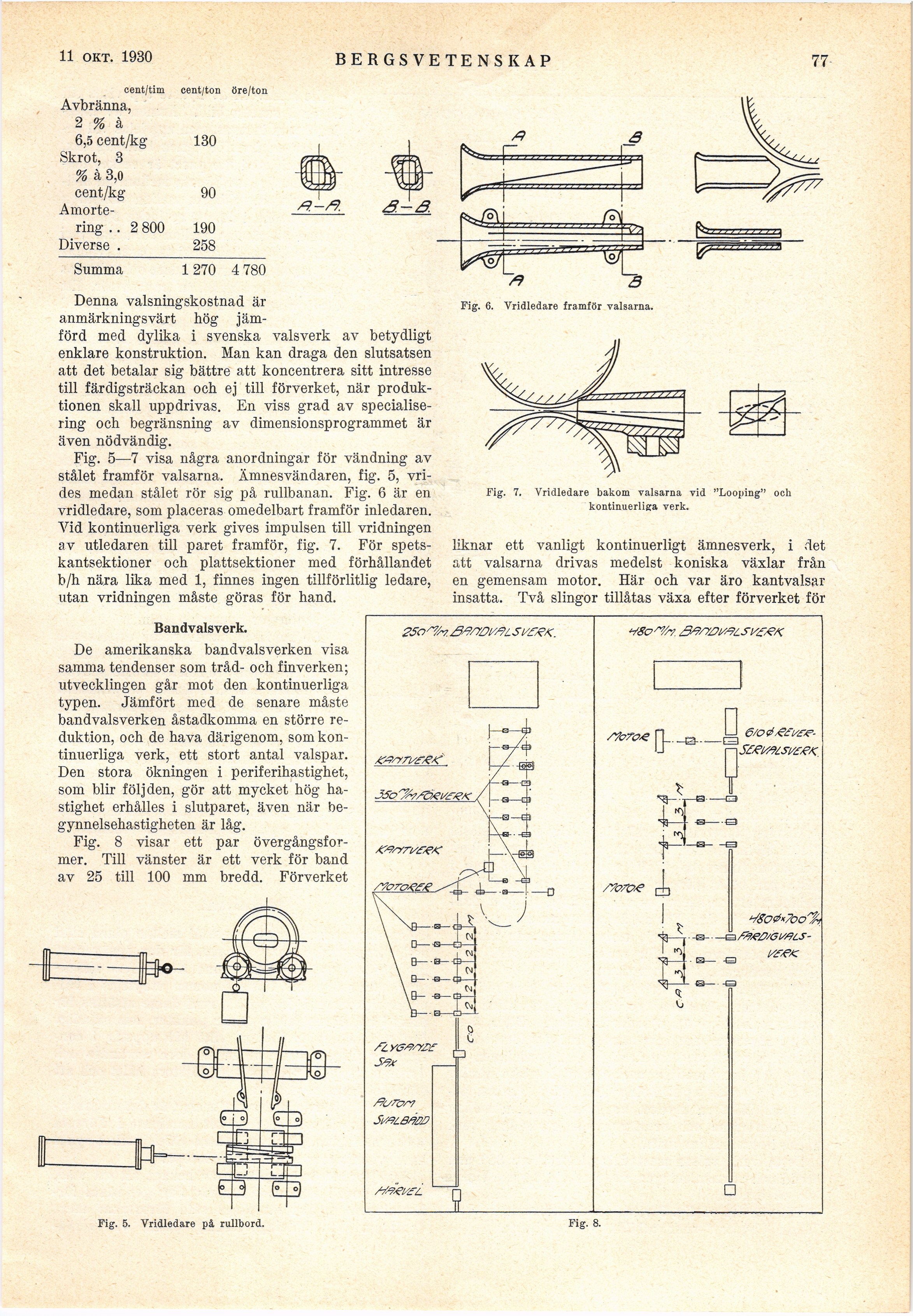

11 okt. 1930

BERGSVETENSKAP

77-

cent/tim cent/ton öre/ton

Avbränna,
2 % à

6,5 cent/kg 130
Skrot, 3
% à 3,0

cent/kg 90

[-Amortering-]

{+Amorte-
ring+} .. 2 800 190
Diverse . 258

Summa 1 270 4 780

Denna valsningskostnad är
anmärkningsvärt hög
jämförd med dylika i svenska valsverk av betydligt
enklare konstruktion. Man kan draga den slutsatsen
att det betalar sig bättre att koncentrera sitt intresse
till färdigsträckan och ej till förverket, när
produktionen skall uppdrivas. En viss grad av
specialisering och begränsning av dimensionsprogrammet är
även nödvändig.

Fig. 5—7 visa några anordningar för vändning av
stålet framför valsarna. Ämnesvändaren, fig. 5,
vrides medan stålet rör sig på rullbanan. Fig. 6 är en
vridledare, som placeras omedelbart framför inledaren.
Vid kontinuerliga verk gives impulsen till vridningen
av utledaren till paret framför, fig. 7. För
spets-kantsektioner och plattsektioner med förhållandet
b/h nära lika med 1, finnes ingen tillförlitlig ledare,
utan vridningen måste göras för hand.



Fig. 6. Vridledare framför valsarna.

Fig. 7. Vridledare bakom valsarna vid "Looping" och
kontinuerliga verk.

liknar ett vanligt kontinuerligt ämnesverk, i det
att valsarna drivas medelst koniska växlar från
en gemensam motor. Här och var äro kantvalsar
insatta. Två slingor tillåtas växa efter förverket för

Bandvalsverk.

De amerikanska bandvalsverken visa
samma tendenser som tråd- och finverken;
utvecklingen går mot den kontinuerliga
typen. Jämfört med de senare måste
bandvalsverken åstadkomma en större
reduktion, och de hava därigenom, som
kontinuerliga verk, ett stort antal valspar.
Den stora ökningen i periferihastighet,
som blir följden, gör att mycket hög
hastighet erhålles i slutparet, även när
be-gynnelsehastigheten är låg.

Fig. 8 visar ett par
övergångsformer. Till vänster är ett verk för band
av 25 till 100 mm bredd. Förverket

O

Fig. 5. Vridledare på rullbord.



M–ÉS

JSo^/Öei/S^K La_I

—D

JfSt-

StÆtBffßP

^■ei/f/L

1





0

-E3 ,



D & |-| SSf^s/ftt

T

/7oro<e

-b––



Fig.
