-110
TEKNISK TIDSKRIFT
1 febr. 1930

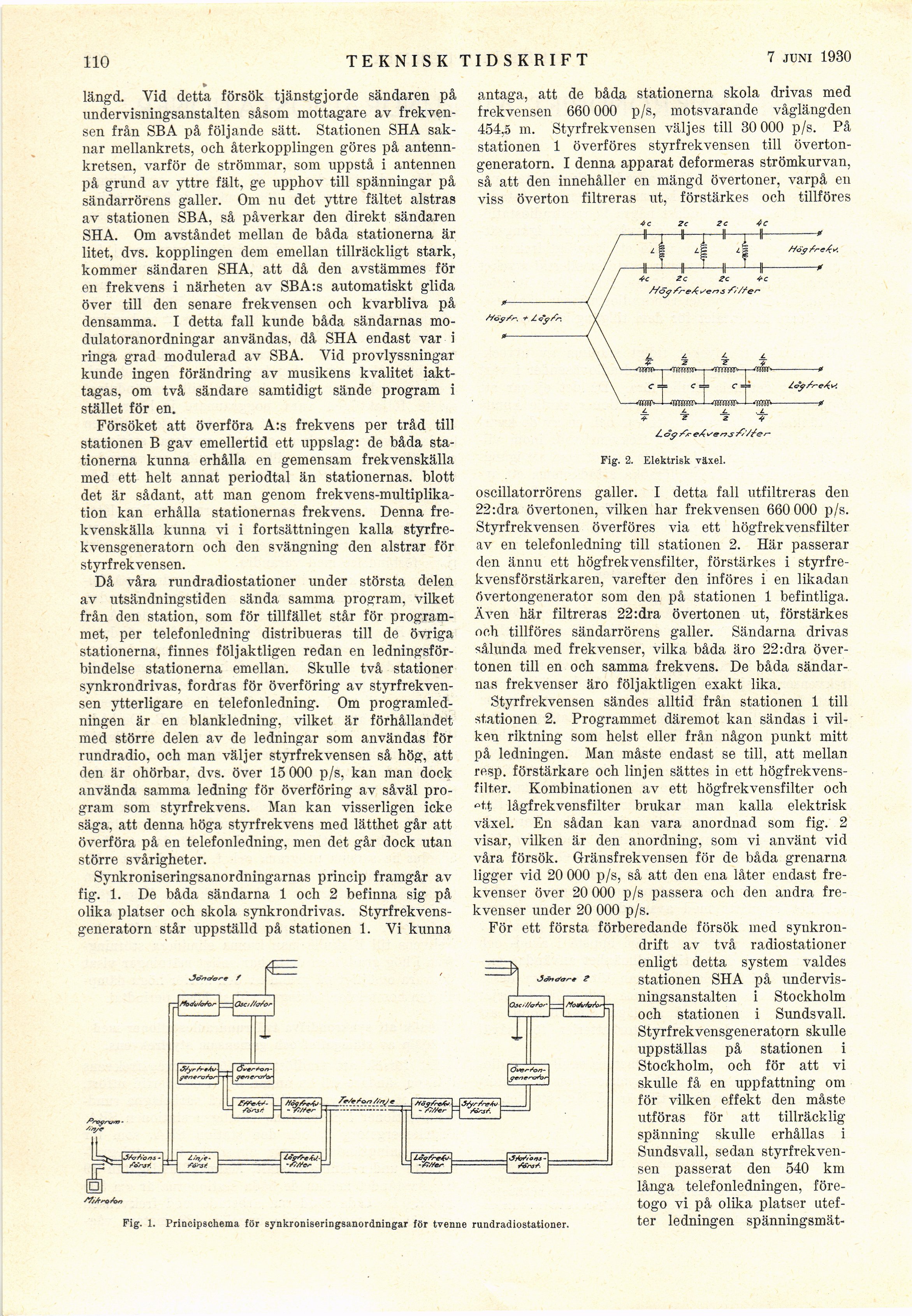

längd. Vid detta försök tjänstgjorde sändaren på
undervisningsanstalten såsom mottagare av
frekvensen från SBA på följande sätt. Stationen SHA
saknar mellankrets, och återkopplingen göres på
antenn-kretsen, varför de strömmar, som uppstå i antennen
på grund av yttre fält, ge upphov till spänningar på
sändarrörens galler. Om nu det yttre fältet alstras
av stationen SBA, så påverkar den direkt sändaren
SHA. Om avståndet mellan de båda stationerna är
litet, dvs. kopplingen dem emellan tillräckligt stark,
kommer sändaren SHA, att då den avstämmes för
en frekvens i närheten av SBA:s automatiskt glida
över till den senare frekvensen och kvarbliva på
densamma. I detta fall kunde båda sändarnas
mo-dulatoranordningar användas, då SHA endast var i
ringa grad modulerad av SBA. Vid provlyssningar
kunde ingen förändring av musikens kvalitet
iakttagas, om två sändare samtidigt sände program i
stället för en.
Försöket att överföra A:s frekvens per tråd till
stationen B gav emellertid ett uppslag: de båda
stationerna kunna erhålla en gemensam frekvenskälla
med ett helt annat periodtal än stationernas, blott
det är sådant, att man genom
frekvens-multiplikation kan erhålla stationernas frekvens. Denna
frekvenskälla kunna vi i fortsättningen kalla
styrfre-kvensgeneratorn och den svängning den alstrar för
styrfrekvensen.
Då våra rundradiostationer under största delen
av utsändningstiden sända samma program, vilket
från den station, som för tillfället står för
programmet, per telefonledning distribueras till de övriga
stationerna, finnes följaktligen redan en
ledningsförbindelse stationerna emellan. Skulle två stationer
synkrondrivas, fordras för överföring av
styrfrekvensen ytterligare en telefonledning. Om
programledningen är en blankledning, vilket är förhållandet
med större delen av de ledningar som användas för
rundradio, och man väljer styrfrekvensen så hög, att
den är ohörbar, dvs. över 15 OOO p/s, kan man dock
använda samma ledning för överföring av såväl
program som styrfrekvens. Man kan visserligen icke
säga, att denna höga styrfrekvens med lätthet går att
överföra på en telefonledning, men det går dock utan
större svårigheter.
Synkroniseringsanordningarnas princip framgår av
fig. 1. De båda sändarna 1 och 2 befinna sig på
olika platser och skola synkrondrivas.
Styrfrekvens-generatorn står uppställd på stationen 1. Vi kunna
antaga, att de båda stationerna skola drivas med
frekvensen 660 000 p/s, motsvarande våglängden
454,5 m. Styrfrekvensen väljes till 30 000 p/s. På
stationen 1 överföres styrfrekvensen till
övertongeneratorn. I denna apparat deformeras strömkurvan,
så att den innehåller en mängd övertoner, varpå en
viss överton filtreras ut, förstärkes och tillföres
Fig. 1. Principschema för synkroniseringsanordningar för tvenne rundradiostationer,
/_ o y e’X* .’jr/? j /v //e / -
Fig. 2. Elektrisk växel.
oscillatorrörens galler. I detta fall utfiltreras den
22:dra övertonen, vilken har frekvensen 660 000 p/s.
Styrfrekvensen överföres via ett högfrekvensfilter
av en telefonledning till stationen 2. Här passerar
den ännu ett högfrekvensfilter, förstärkes i
styrfre-kvensförstärkaren, varefter den införes i en likadan
Övertongenerator som den på stationen 1 befintliga.
Även här filtreras 22:dra övertonen ut, förstärkes
och tillföres sändarrörens galler. Sändarna drivas
sålunda med frekvenser, vilka båda äro 22: dra
övertonen till en och samma frekvens. De båda
sändarnas frekvenser äro följaktligen exakt lika.
Styrfrekvensen sändes alltid från stationen 1 till
stationen 2. Programmet däremot kan sändas i
vilken riktning som helst eller från någon punkt mitt
på ledningen. Man måste endast se till, att mellan
resp. förstärkare och linjen sättes in ett
högfrekvensfilter. Kombinationen av ett högfrekvensfilter och
ett lågfrekvensfilter brukar man kalla elektrisk
växel. En sådan kan vara anordnad som fig. 2
visar, vilken är den anordning, som vi använt vid
våra försök. Gränsfrekvensen för de båda grenarna
ligger vid 20 000 p/s, så att den ena låter endast
frekvenser över 20 000 p/s passera och deri andra
frekvenser under 20 000 p/s.
För ett första förberedande försök med
synkrondrift av två radiostationer
enligt detta system valdes
stationen SHA på
undervisningsanstalten i Stockholm
och stationen i Sundsvall.
Styrfrekvensgeneratorn skulle
uppställas på stationen i
Stockholm, och för att vi
skulle få en uppfattning om
för vilken effekt den måste
utföras för att tillräcklig
spänning skulle erhållas i
Sundsvall, sedan
styrfrekvensen passerat den 540 km
långa telefonledningen,
företogo vi på olika platser
utefter ledningen spänningsmät-
