Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

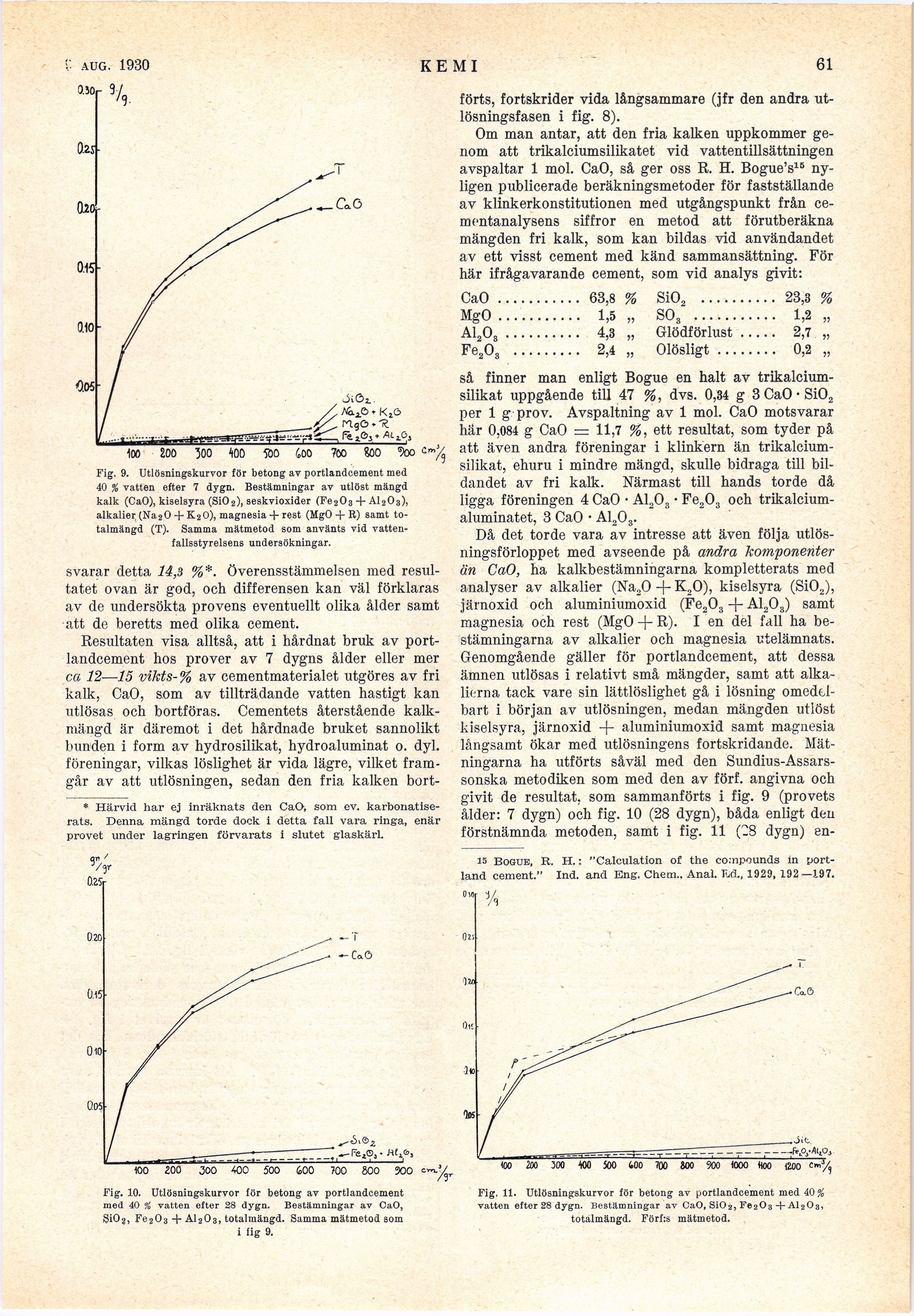

8 nov. 1930
KEMI
61
Fig. 9. Utlösningskurvor för betong av portlandcement med
40 % vatten efter 7 dygn. Bestämningar av utlöst mängd
kalk (CaO), kiselsyra (SIO2)1 seskvioxider (Fe2Oä + AI2O3),
alkalier (Na20 + K20), magnesia + rest (MgO + R) samt
totalmängd (T). Samma mätmetod som använts vid
vattenfallsstyrelsens undersökningar.
svarar detta 14,3 %*. överensstämmelsen med
resultatet ovan är god, och differensen kan väl förklaras
av de undersökta provens eventuellt olika ålder samt
att de beretts med olika cement.
Resultaten visa alltså, att i hårdnat bruk av
portlandcement hos prover av 7 dygns ålder eller mer
ca 12-—15 vikts-% av cementmaterialet utgöres av fri
kalk, CaO, som av tillträdande vatten hastigt kan
utlösas och bortföras. Cementets återstående
kalk-mängd är däremot i det hårdnade bruket sannolikt
bunden i form av hydrosilikat, hydroaluminat o. dyl.
föreningar, vilkas löslighet är vida lägre, vilket
framgår av att utlösningen, sedan den fria kalken bort-
* Härvid har ej inräknats den CaO, som ev.
karbonatlse-rats. Denna mängd torde dock 1 detta fall vara ringa, enär
provet under lagringen förvarats i slutet glaskärl.
Fig. 10. Utlösningskurvor för betong av portlandcement
med 40 % vatten efter 28 dygn. Bestämningar av CaO,
§i02, Fe203 -J- Al2O3, totalmängd. Samma mätmetod som
i fig 9.
förts, fortskrider vida långsammare (jfr den andra
utlösningsfasen i fig. 8).
Om man antar, att den fria kalken uppkommer
genom att trikalciumsilikatet vid vattentillsättningen
avspaltar 1 mol. CaO, så ger oss R. H. Bogue’s16
nyligen publicerade beräkningsmetoder för fastställande
av klinkerkonstitutionen med utgångspunkt från
cementanalysens siffror en metod att förutberäkna
mängden fri kalk, som kan bildas vid användandet
av ett visst cement med känd sammansättning. För
här ifrågavarande cement, som vid analys givit:
CaO................63,8 % Si02 ................23,3 %
MgO ...................1,5 „ S03 ......................1,2 „
A120s....................4,3 „ Glödförlust..........2,7 „
Fe203 ..................2,4 „ Olösligt................0,2 „
så finner man enligt Bogue en halt av
trikalcium-silikat uppgående till 47 %, dvs. 0,34 g 3Ca0-Si02
per 1 g prov. Avspaltning av 1 mol. CaO motsvarar
har 0,084 g CaO = 11,7 %, ett resultat, som tyder på
att även andra föreningar i klinkern än
trikalcium-silikat, ehuru i mindre mängd, skulle bidraga till
bildandet av fri kalk. Närmast till hands torde då
ligga föreningen 4 CaO • A120S • Fe203 och
trikalcium-aluminatet, 3 CaO • A1203.
Då det torde vara av intresse att även följa
utlösningsförloppet med avseende på andra komponenter
än CaO, ha kalkbestämningarna kompletterats med
analyser av alkalier (Na20 + K20), kiselsyra (Si02),
järnoxid och aluminiumoxid (Fe203 -f- A1203) samt
magnesia och rest (MgO + R). I en del fall ha
bestämningarna av alkalier och magnesia utelämnats.
Genomgående gäller för portlandcement, att dessa
ämnen utlösas i relativt små mängder, samt att
alkalierna tack vare sin lättlöslighet gå i lösning
omedelbart i början av utlösningen, medan mängden utlöst
kiselsyra, järnoxid -f- aluminiumoxid samt magnesia
långsamt ökar med utlösningens fortskridande.
Mätningarna ha utförts såväl med den
Sundius-Assars-sonska metodiken som med den av förf. angivna och
givit de resultat, som sammanförts i fig. 9 (provets
ålder: 7 dygn) och fig. 10 (28 dygn), båda enligt den
förstnämnda metoden, samt i fig. 11 (28 dygn) en-
15 Bogoe, R. H.: "Calculation of the Compounds in
portland cement." Ind. and Eng. Chem., Anal. F.d., 1929, 192—197.
Fig. 11. Utlösningskurvor för betong av portlandcement med 40 %
vatten efter 28 dygn. Bestämningar av CaO, Si02, Fe203 -f-AI2O3,
totalmängd. Förf:s mätmetod.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
