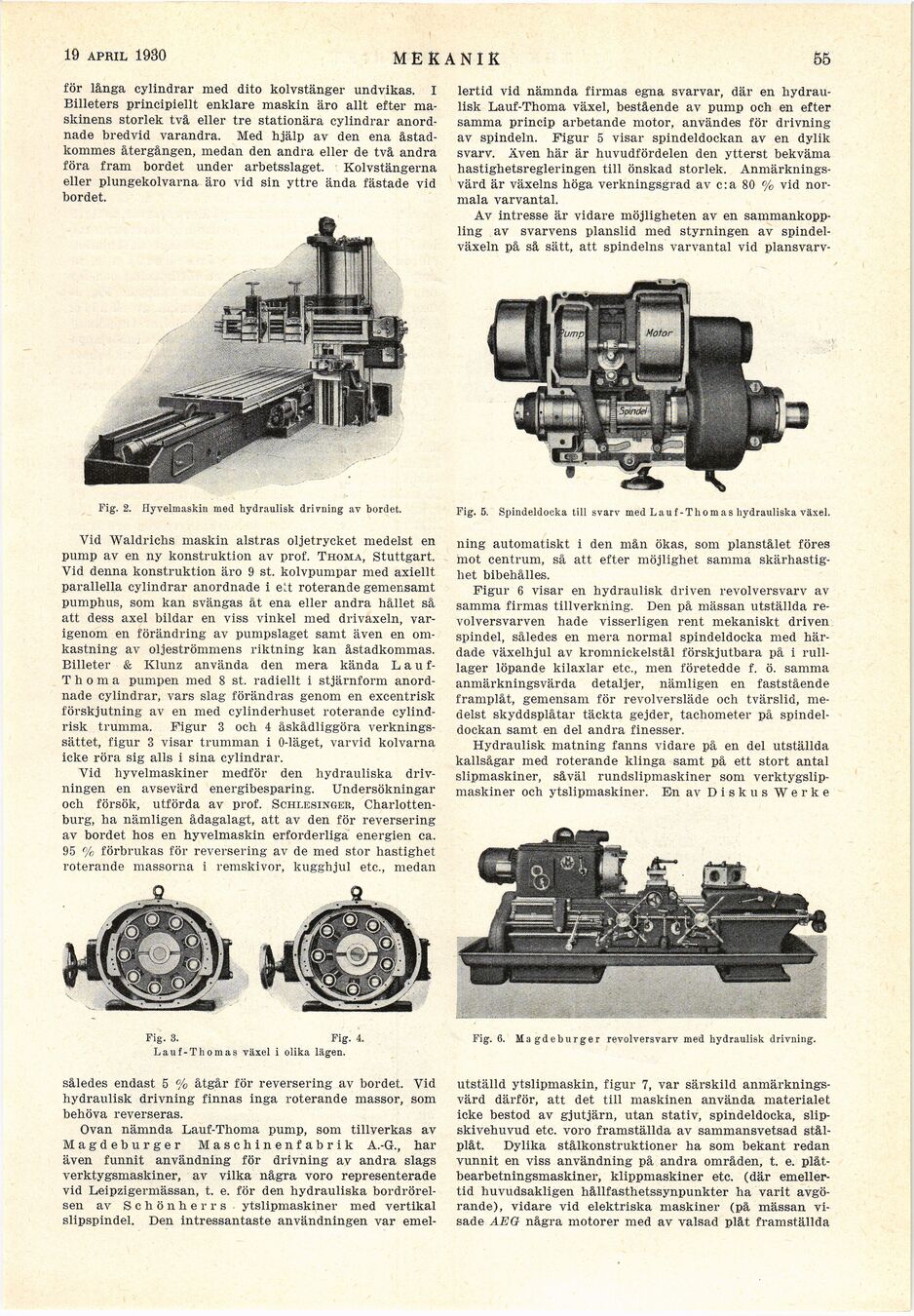

Fig. 2. Hyvelmaskin med hydraulisk drifning av bordet. Fig. 5. Spindeldocka till svarv med Lauf-Thomas hydrauliska växel.

19 APRIL 1930 MEKANIK 55

för långa cylindrar med dito kolvstänger undvikas. I
Billeters principiellt enklare maskin äro allt efter
maskinens storlek två eller tre stationära cylindrar
anordnade bredvid varandra. Med hjälp av den ena
åstadkommes återgången, medan den andra eller de två andra
föra fram bordet under arbetsslaget. Kolvstängerna
eller plungekolvarna äro vid sin yttre ända fästade vid
bordet.

lertid vid nämnda firmas egna svarvar, där en
hydraulisk Lauf-Thoma växel, bestående av pump och en efter
samma princip arbetande motor, användes för drivning
av spindeln. Figur 5 visar spindeldockan av en dylik
svarv. Även här är huvudfördelen den ytterst bekväma
hastighetsregleringen till önskad storlek.
Anmärkningsvärd är växelns höga verkningsgrad av c:a 80 % vid
normala varvantal.

Av intresse är vidare möjligheten av en
sammankoppling av svarvens planslid med styrningen av
spindelväxeln på så sätt, att spindelns varvantal vid plansvarv-

Vid Waldrichs maskin alstras oljetrycket medelst en
pump av en ny konstruktion av prof. Thoma, Stuttgart.
Vid denna konstruktion äro 9 st. kolvpumpar med axiellt
parallella cylindrar anordnade i ett roterande gemensamt
pumphus, som kan svängas åt ena eller andra hållet så
att dess axel bildar en viss vinkel med drivaxeln,
varigenom en förändring av pumpslaget samt även en
omkastning av oljeströmmens riktning kan åstadkommas.
Billeter & Klunz använda den mera kända
Lauf-Thoma pumpen med 8 st. radiellt i stjärnform
anordnade cylindrar, vars slag förändras genom en excentrisk
förskjutning av en med cylinderhuset roterande
cylindrisk trumma. Figur 3 och 4 åskådliggöra
verkningssättet, figur 3 visar trumman i O-läget, varvid kolvarna
icke röra sig alls i sina cylindrar.

Vid hyvelmaskiner medför den hydrauliska
drivningen en avsevärd energibesparing. Undersökningar
och försök, utförda av prof. Schlesinger,
Charlottenburg, ha nämligen ådagalagt, att av den för reversering
av bordet hos en hyvelmaskin erforderliga energien ca.
95 % förbrukas för reversering av de med stor hastighet
roterande massorna i remskivor, kugghjul etc., medan

Fig. 3. Fig. 4.

Lauf-Thomas växel i olika lägen.

ning automatiskt i den mån ökas, som planstålet föres
mot centrum, så att efter möjlighet samma
skärhastighet bibehålles.

Figur 6 visar en hydraulisk driven revolversvarv av
samma firmas tillverkning. Den på mässan utställda
revolversvarven hade visserligen rent mekaniskt driven
spindel, således en mera normal spindeldocka med
härdade växelhjul av kromnickelstål förskjutbara på i
rull-lager löpande kilaxlar etc., men företedde f. ö. samma
anmärkningsvärda detaljer, nämligen en faststående
framplåt, gemensam för revolversläde och tvärslid,
medelst skyddsplåtar täckta gejder, tachometer på
spindeldockan samt en del andra finesser.

Hydraulisk matning fanns vidare på en del utställda
kallsågar med roterande klinga samt på ett stort antal
slipmaskiner, såväl rundslipmaskiner som
verktygslip-maskiner och ytslipmaskiner. En av Diskus Werke

Fig. 6. Magdeburger revolversvarv med hydraulisk drivning.

således endast 5 % åtgår för reversering av bordet. Vid
hydraulisk drivning finnas inga roterande massor, som
behöva reverseras.

Ovan nämnda Lauf-Thoma pump, som tillverkas av
Magdeburger Maschinenfabrik A.-G., har
även funnit användning för drivning av andra slags
verktygsmaskiner, av vilka några voro representerade
vid Leipzigermässan, t. e. för den hydrauliska
bordrörelsen av Schönherrs ytslipmaskiner med vertikal
slipspindel. Den intressantaste användningen var emel-

utställd ytslipmaskin, figur 7, var särskild
anmärkningsvärd därför, att det till maskinen använda materialet
icke bestod av gjutjärn, utan stativ, spindeldocka,
slipskivehuvud etc. voro framställda av sammansvetsad
stålplåt. Dylika stålkonstruktioner ha som bekant redan
vunnit en viss användning på andra områden, t. e.
plåt-bearbetningsmaskiner, klippmaskiner etc. (där
emellertid huvudsakligen hållfasthetssynpunkter ha varit
avgörande), vidare vid elektriska maskiner (på mässan
visade AEG några motorer med av valsad plåt framställda
