66
TEKNISK TIDSKRIFT
12 SEPT. 1931
* v D
ungefärligen -
Ju
(närmast högre hela tal), där L
är =r dubbla utmatningslängden eller det djup, som
kan borras pr vässning, om detta underskrider dubbla
utmatningslängden. Antalet borrbyten blir då:
D
a= -f - l (närmast högre hela tal)
L
L är, då borr stålen kan fullt utnyttjas:
För A .............. c:a 75 cm.
11 ^ . . . . .......... 5, l O "
" D .............. " 95 "
., E .............. " 85 "
Antalet f ramflyttningar av utmatningen, fi, kan ej
med samma noggrannhet teoretiskt bestämmas.,
emedan en f ramflyttning tar så obetydlig tid, att
borraren inte drar sig för att göra en eller annan i
onödan. Antalet f ramflyttningar blir emellertid:
fi - - - (närmast högre hela tal).
L
Jämföra vi de enligt dessa formler teoretiskt erhållna
värdena på a och fi med de verkliga under hela
provningen. finna vi:
« erhållet beräknat fel % p erhållet beräknat fel %
B .... 266 272 + 2,2 346 272 -26,4
C .... 295 294 - 0,3 333 294 -13,3
D .... 316 375 +15,7 96 - -
E .... 283 316 +10,4 335 316 - 6
Inverkan av felet framgår, om vi jämföra det
teoretiskt erhållna värdet på bruttohastigheten med det
faktiskt erhållna:
Hb Hb fel %
erhållet beräknat x
B ........ 7,94 7,96 +0,25
C ........ 8,55 8,58 -f °?35
D ........ 8,95 8,86 -1,02
E ........ 12,50 12,30 -1,62
V7 8
II 12 13 14 15 16 17 IQ 19 20 21 22 21 24 25 26 27 28 29 30 SI 32 33

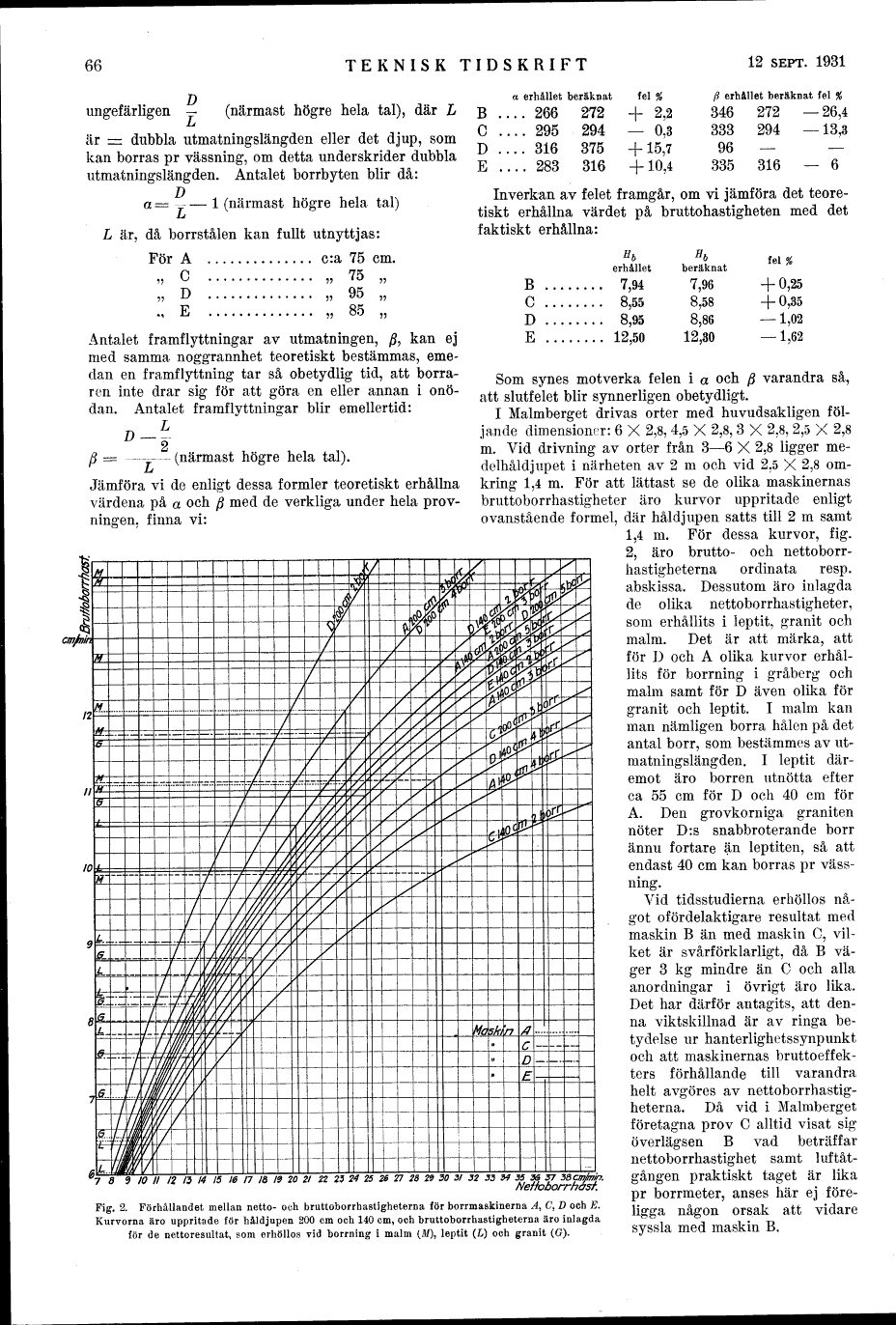

Fig. 2. Förhållandet mellan netto- och bruttoborrhastigheterna för borrmaskinerna A, C, D och E.
Kurvorna äro uppritade för håldjupen 200 cm och 140 cm, och bruttoborrhastigheterna äro inlagda
för de nettoresultat, som erhöllos vid borrning i malm (M), leptit (L) och granit (G).
Som synes motverka felen i a och fi varandra så,
att slutfelet blir synnerligen obetydligt.
I Malmberget drivas orter med huvudsakligen
följande dimensioner: 6 X 2,8, 4,5 X 2,8, 3 X 2,8, 2,5 X 2,8
m. Vid drivning av orter från 3-6 X 2,8 ligger
me-delhåldjupet i närheten av 2 m och vid 2,5 X 2,8
omkring 1,4 m. För att lättast se de olika maskinernas
bruttoborrhastigheter äro kurvor uppritade enligt
ovanstående formel, där håldjupen satts till 2 m samt
1,4 m. För dessa kurvor, fig.
2, äro brutto- och
nettoborr-hastigheterna ordinata resp.
abskissa. Dessutom äro inlagda
de olika nettoborrhastigheter,
som erhållits i leptit, granit och
malm. Det är att märka, att
för D och A olika kurvor
erhållits för borrning i gråberg och
malm samt för D även olika för
granit och leptit. I malm kan
man nämligen borra hålen på det
antal borr, som bestämmes av
utmatningslängden. I leptit
däremot äro borren utnötta efter
ca 55 cm för D och 40 cm för
A. Den grovkorniga graniten
nöter D:s snabbroterande borr
ännu fortare än leptiten, så att
endast 40 cm kan borras pr
vässning.
Vid tidsstudierna erhöllos
något ofördelaktigare resultat med
maskin B än med maskin C,
vilket är svårförklarligt, då B
väger 3 kg mindre än C och alla
anordningar i övrigt äro lika.
Det har därför antagits, att
denna viktskillnad är av ringa
betydelse ur hanterlighetssynpunkt
och att maskinernas
bruttoeffekters förhållande till varandra
helt avgöres av
nettoborrhastig-heterna. Då vid i Malmberget
företagna prov C alltid visat sig
överlägsen B vad beträffar
nettoborrhastighet samt
luftåtgången praktiskt taget är lika
pr borrmeter, anses här ej
föreligga någon orsak att vidare
syssla med maskin B.
