18 APRIL 1931
MEKANIK
51
oooooooooooooooooooooooooooooooooooooooooooo
fi

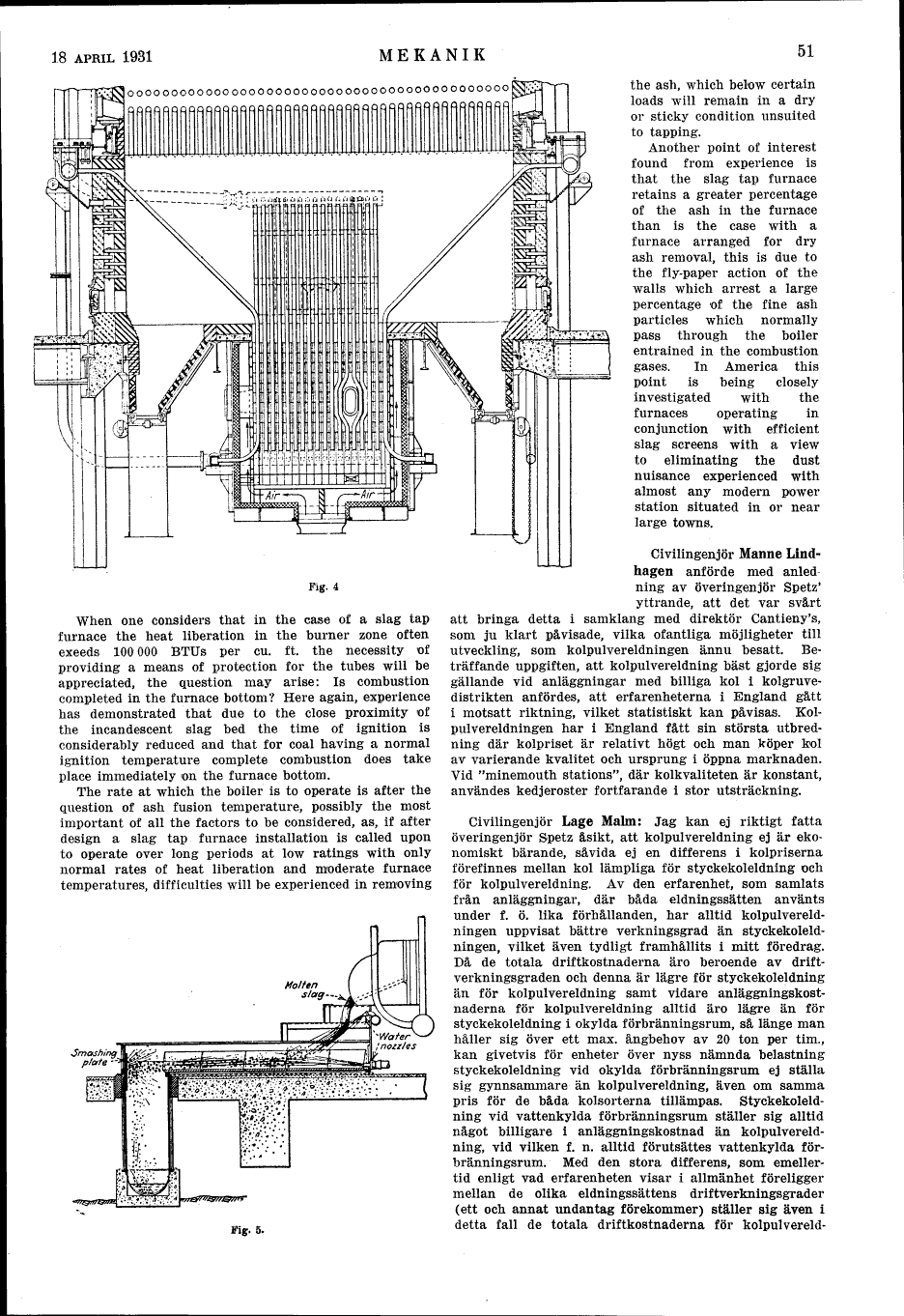

Fig. 4
When one considers that in the case of a slag tap
furnace the heat liberation in the burner zone often
exeeds 100000 BTUs per cu. ft. the necessity >of
providing a means of protection for the tubes will be
appreciated, the question may arise: Is combustion
completed in the furnace bottom? Here again, experience
has demonstrated that due to the close proximity of
the incandescent slag bed the time of ignition is
considerably reduced and that for coal having a normal
ignition temperature complete combustion does take
place immediately ön the furnace bottom.
The råte ät which the boiler is to operate is after the
question of ash fusion temperature, possibly the most
important of all the factors to be considered, as, if after
design a slag tap furnace installation is called upon
to operate över long periods ät low ratings with only
normal råtes of heat liberation and moderate furnace
temperatures, difficulties will be experienced in removing
BM^
\^Wafer-’
,’notz/es
Fig. 5.
the ash, which below certain
loads will remain in a dry
or sticky condition unsuited
to tapping.
Another point of interest
found from experience is
that the slag tap furnace
retains a greater percentage
of the ash in the furnace
than is the case with a
furnace arranged for dry
ash removal, this is due to
the fly-paper action of the
walls which arrest a large
percentage of the fine ash
particles which normally
pass through the boiler
entrained in the combustion
gases. In America this
point is being closely
investigated with the
furnaces operating in
conjunction with efficient
slag screens with a view
to eliminating the dust
nuisance experienced with
almost any modern power
station situated in or near
large towns.
Civilingenjör Manne
Lindhagen anförde med anled
ning av överingenjör Spetz’
yttrande, att det var svårt
att bringa detta i samklang med direktör Cantieny’s,
som ju klart påvisade, vilka ofantliga möjligheter till
utveckling, som kolpulvereldningen ännu besatt.
Beträffande uppgiften, att kolpulvereldning bäst gjorde sig
gällande vid anläggningar med billiga kol i
kolgruvedistrikten anfördes, att erfarenheterna i England gått
i motsatt riktning, vilket statistiskt kan påvisas.
Kol-pulvereldningen har i England fått sin största
utbredning där kolpriset är relativt högt och man köper kol
av varierande kvalitet och ursprung i öppna marknaden.
Vid "minemouth stations", där kolkvaliteten är konstant,
användes kedjeroster fortfarande i stor utsträckning.
Civilingenjör Lage Malm: Jag kan ej riktigt fatta
överingenjör Spetz åsikt, att kolpulvereldning ej är
ekonomiskt bärande, såvida ej en differens i kolpriserna
förefinnes mellan kol lämpliga för styckekoleldning och
för kolpulvereldning. Av den erfarenhet, som samlats
från anläggningar, där båda eldningssätten använts
under f. ö. lika förhållanden, har alltid
kolpulvereldningen uppvisat bättre verkningsgrad än
styckekoleld-ningen, vilket även tydligt framhållits i mitt föredrag.
Då de totala driftkostnaderna äro beroende av
drift-verkningsgraden och denna är lägre för styckekoleldning
än för kolpulvereldning samt vidare
anläggningskostnaderna för kolpulvereldning alltid äro lägre än för
styckekoleldning i okylda förbränningsrum, så länge man
håller sig över ett max. ångbehov av 20 ton per tim.,
kan givetvis för enheter över nyss nämnda belastning
styckekoleldning vid okylda förbränningsrum ej ställa
sig gynnsammare än kolpulvereldning, även om samma
pris för de båda kolsorterna tillämpas.
Styckekoleldning vid vattenkylda förbränningsrum ställer sig alltid
något billigare i anläggningskostnad än
kolpulvereldning, vid vilken f. n. alltid förutsattes vattenkylda
förbränningsrum. Med den stora differens, som
emellertid enligt vad erfarenheten visar i allmänhet föreligger
mellan de olika eldningssättens driftverkningsgrader
(ett och annat undantag förekommer) ställer sig även i
detta fall de totala driftkostnaderna för kolpulvereld-
