18 APRIL 1931
SKEPPSBYGGNADSKONST
25
Fartyget har två helt genomgående däck, övre däck
och trossdäck. Under trossdäcket är plattformdäck
beläget, avbrutet av maskinanläggningens rum.
Mellan trossdäck och övre däck är inlagt ett mellandäck
från förstäven till ca en fjärdedel av fartygets längd,
vilket möjliggjorts genom förskeppets kraftiga
höjning.
Kryssarens bepansring utgöres huvudsakligen av
splintskydd av Cr-Ni-stål. Sålunda äro de inre
långskotten samt trossdäck belagda med Ni-stål för att
skydda maskineri och durkar, likaså skorstenskappar,
fasta kanontorn, kasematterna, rörliga
kanontorn, manöver- och
avståndsrnätar-torn med tillhörande kabeltrummor samt
styrmaskin.
Inredningen utföres för sammanlagt
467 officerare, underofficerare och
manskap. Fartygschefen har en egen
inredning på båt däck. övriga
officerare bo dels i
överbyggnaden och dels på
mellandäck, underofficerare dels i
överbyggnaden och på
trossdäck. I motsats till gängse
praxis å våra krigsfartyg
äro officers- och
underofficersinredningarna förlagda
till förskeppet. På trossdäck
förifrån räknat, ligga närmast
underofficersinrednmgen om
styrbord
flaggkorpralsmäs-sar, om babord
sjukavdel-ning, därefter eldarmässar,
mässar för ekonomister,
matroser samt längst akterut
manskap från flygvapnet. Varje
personalkategori erhåller egna
toilettanord-ningar i omedelbar närhet av resp.
bostäder. På plattformdäcket inredas
uppbördsrum, källare, centraler för olika
ändamål, aktra dynamorum och längst
akterut styrmaskinrummet. Hålskeppet
innehåller uppbördsrum, källare, durkar,
förliga dynamo rummet samt maskineriet.
Åtta expeditionslokaler för olika
ändamål komma att sörja för en rationell
behandling av administrativa, tekniska och
ekonomiska angelägenheter ombord. Det
skulle föra för långt att giva en
uttömmande skildring av inredning och
utrustning. Marinförvaltningens strävan har
varit inriktad på, att inom den givna
kostnadsramen tillmötesgå de krav på förbättrad
hygien och bostadsstandard, som numera göra sig
gällande. En nyhet på detta område är
vattenreningsanläggningen, som har till uppgift att rena
dåligt utombor ds vatten - exempelvis från
Stockholms ström - innan det pumpas in i ledningar
för båd, duschar, w. c. etc. eller för spolning av
däck. Anläggningen skall arbeta med snabbfilter i
förening med klorering.
Vår tids lösen, specialisering, har även trängt in i
organisationen av tjänsten ombord å krigsfartyg. En
si rang differentiering mellan de olika tjänstegrenarna
medför, att varje tjänst så att säga arbetar oberoende
av övriga, utgör ett inom sig slutet helt under ledning

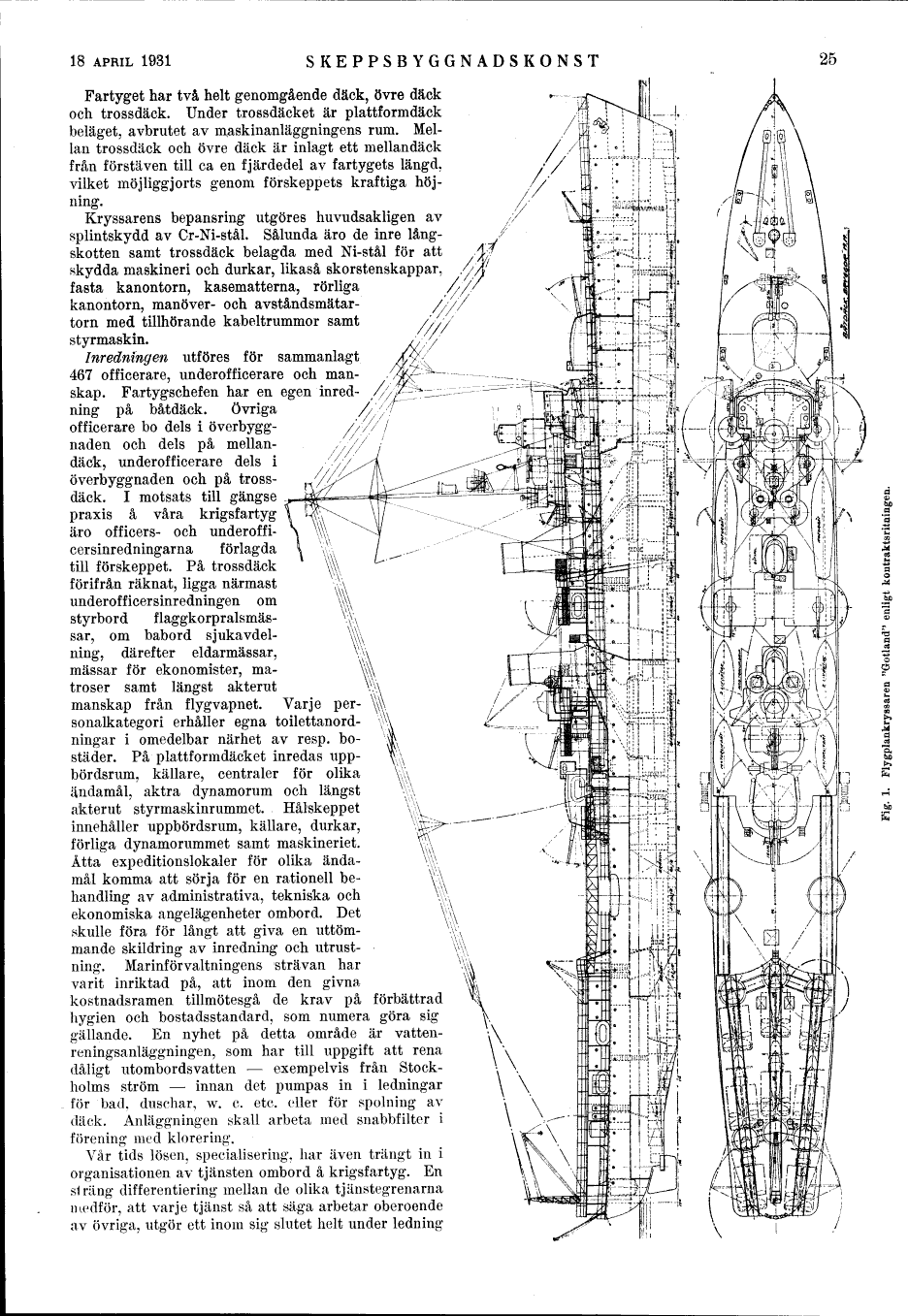

Fig. 1. Flygplankryssaren "Gotland’7 enligt koutraktsritningen.
