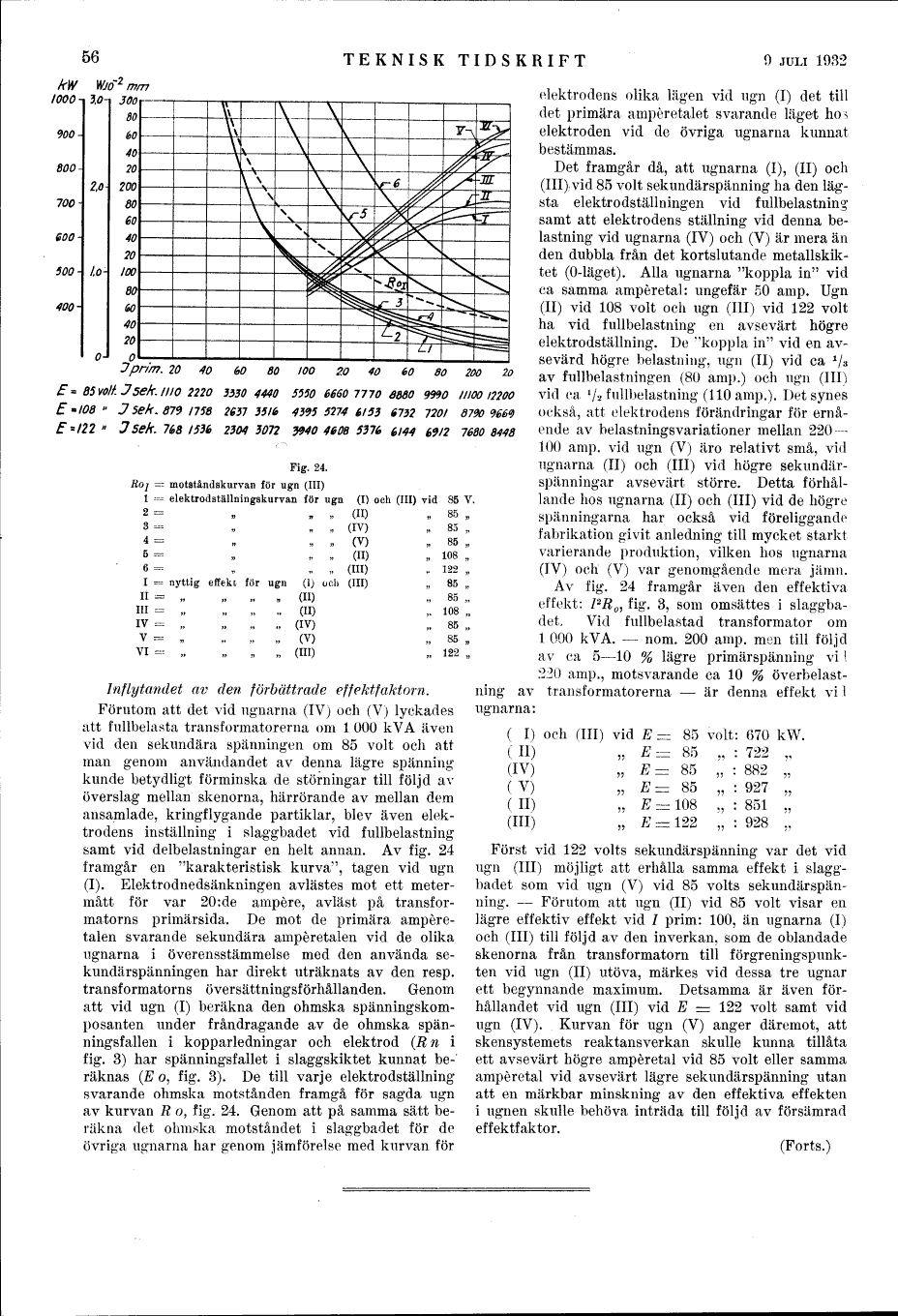

56
TEKNISK TIDSKRIFT
O JULI 1932
kW
1000-
[-900-800-700-600-500-400–]
{+900-
800-
700-
600-
500-
400-+}
Wjo"2 mm
0J
20
.7/7/7/77. 20 40 60 80 100 20 40 60 80 200
£= BSVolkJsek./HO 2220 te30 4440 5550 6660 7770 6880 9990 //100 12200
E* 108 " J5ek. 879 1758 2637 3516 4395 5174 6153 6132 7201 8790 9669
E* 122 » ö Sek. 768 1536 2304 3072 3940 4608 5376 6144 6912 7680 8448
Fig. 24.
Röj = motståndskurvan för ugn (III)
1 = elektrodställningskurvan för ugn (I) och (III) vid 85 V.
2 = , " (II) 85 "
3 = " " (IV) 85 "
4 = " " (V) 85 "
5 - " " (II) 108 "
6 = " " (III) 122 "
I = nyttig effekt för ugn (1) och (III) " 85 K
II = " " (II) " 85 "
III = " " " (II) " 108 "
IV = " " " (IV) " 85 "
V = " " " (V) " 85 "
VI - " " " (III) ,, 122 "
Inflytandet av den förbättrade effektfaktorn.
Förutom att det vid ugnarna (IV) och (V) lyckades
att fullbelasta transformatorerna om l 000 kVA även
vid den sekundära spänningen om 85 volt och att
man genom användandet av denna lägre spänning
kunde betydligt förminska de störningar till följd av
överslag mellan skenorna, härrörande av mellan dem
ansamlade, kringflygande partiklar, blev även
elektrodens inställning i slaggbadet vid fullbelastning
samt vid delbelastningar en helt annan. Av fig. 24
framgår en "karakteristisk kurva", tagen vid ugn
(I). Elektrodnedsänkningen avlästes mot ett
meter-mått för var 20:de ampere, avläst på
transformatorns primärsida. De mot de primära
ampere-talen svarande sekundära ampéretalen vid de olika
ugnarna i överensstämmelse med den använda
sekundärspänningen har direkt uträknats av den resp.
transformatorns översättningsförhållanden. Genom
att vid ugn (I) beräkna den ohmska
spänningskom-posanten under fråndragande av de ohmska
spänningsfallen i kopparledningar och elektrod (Rn i
fig. 3) har spänningsfallet i slaggskiktet kunnat
beräknas (E o, fig. 3). De till varje elektrodställning
svarande ohmska motstånden framgå för sagda ugn
av kurvan R o, fig. 24. Genom att på samma sätt
beräkna det ohmska motståndet i slaggbadet för de
övriga ugnarna har genom jämförelse med kurvan för
ning av
ugnarna:
elektrodens olika lägen vid ugn (I) det till
det primära amperetalet svarande läget hen
elektroden vid de övriga ugnarna kunnat
bestämmas.
Det framgår då, att ugnarna (I), (II) och
(III) vid 85 volt sekundärspänning ha den
lägsta elektrodställningen vid fullbelastning1
samt att elektrodens ställning vid denna
belastning vid ugnarna (IV) och (V) är mera än
den dubbla från det kortslutande
metallskiktet (O-läget). Alla ugnarna "koppla in" vid
ca samma ampéretal: ungefär 50 amp. Ugn
(II) vid 108 volt och ugn (III) vid 122 volt
ha vid fullbelastning en avsevärt högre
elektrodställning. De "koppla in" vid en
avsevärd högre belastning, ugn (II) vid ca 1/3
av fullbelastningen (80 amp.) och ugn (III)
vid ca l/s fullbelastning (110 amp.). Det synes
också, att elektrodens förändringar för
ernående av belastningsvariationer mellan 220 -
100 amp. vid ugn (V) äro relativt små, vid
ugnarna (II) och (III) vid högre
sekundärspänningar avsevärt större. Detta
förhållande hos ugnarna (II) och (III) vid de högre
spänningarna har också vid föreliggande
fabrikation givit anledning till mycket starkt
varierande produktion, vilken hos ugnarna
(IV) och (V) var genomgående mera jämn.
Av fig. 24 framgår även den effektiva
effekt: ISR0, fig. 3, som omsattes i
slaggbadet. Vid fullbelastad transformator om
l 000 kVA. - nom. 200 amp. men till följd
av ca 5-10 % lägre primärspänning vi l
220 amp., motsvarande ca 10 %
överbelast-transformatorerna - ar denna effekt vi l
( I) och (III) vid E - 85 volt 670 kW.
(II) * " E-^ 85 " 722 "
(IV) " E= 85 " 882 "
(V) " E= 85 " 927 "
( II) " E = 108 " 851 "
(III) " # = 122 " 928 "
Först vid 122 volts sekundär spänning var det vid
ugn (III) möjligt att erhålla samma effekt i
slaggbadet som vid ugn (V) vid 85 volts
sekundärspänning. - Förutom att ugn (II) vid 85 volt visar en
lägre effektiv effekt vid / prim: 100, än ugnarna (I)
och (III) till följd av den inverkan, som de oblandade
skenorna från transformatorn till
förgreningspunkten vid ugn (II) utöva, märkes vid dessa tre ugnar
ett begynnande maximum. Detsamma är även
förhållandet vid ugn (III) vid E = 122 volt samt vid
ugn (IV). Kurvan för ugn (V) anger däremot, att
skensystemets reaktansverkan skulle kunna tillåta
ett avsevärt högre ampéretal vid 85 volt eller samma
ampéretal vid avsevärt lägre sekundärspänning utan
att en märkbar minskning av den effektiva effekten
i ugnen skulle behöva inträda till följd av försämrad
effektfaktor.
(Forts.)
