10
TEKNISK TIDSKRIFT
23 JAN. 1932
KRAFT-
STATION STÄLLVERK
AVLOPPSTUNNEL
Tvärsektion
(F = 90 m2)
till turbinerna genom korta, i det närmaste
vertikala trycktuber och återföres till älvfåran
genom jämförelsevis långa nivåtunnlar. Samma
anordning skall tillämpas vid Krångede. Vid
Porjus är generatorsalen nedsprängd ca 50 m
under markytan. De horisontella turbinerna
ligga ung. i jämnhöjd med maskinsalsgolvet.
Vid Norrfors kraftverk äro de vertikala
turbinerna förenade med generatorerna medelst
26 m långa axlar. Vid Krångede skola
ävenledes vertikala turbiner komma till användning.
För Krångede har preliminärt föreslagits en från
Porjus- och Norrforsuppställningen avvikande och
hittills icke prövad maskinuppställning med
turbiner och generatorer placerade långt ned i
vertikala sänken. Man skulle härigenom i jämförelse
med Porjusuppställningen bl. a. bli mindre beroende
av bergets beskaffenhet, och i jämförelse med
Norr-forsuppställningen undvikes alla med de långa
axlarna mellan turbiner och generatorer förenade
olägenheter. Det preliminära Krångedeförslaget
(se fig. l och 2) karakteriseras bl. a. av följande
anordningar. Ett sänke spränges för varje system.
Sänkena äro inbördes förenade ovan turbinerna
medelst en horisontell inspektions- och
transportgång, i vilken regulatorer och övrigt hjälpmaskineri
placeras. Denna gång - eller maskinsal - står
genom trappor och hissar i förbindelse med den
ovan markplanet belägna byggnaden. Generatorerna äro placerade i var sitt sänke ovan denna
s. k. maskinsal. Kylluften kommer ned i innerdelen
av detta sänke, den uppvärmda luften
stiger upp runt sänkets ytterdel, som
avskiljes från den inre delen genom en
plåtcylinder. För inspektion och reparation
kan turbinens löphjul lyftas upp genom
generatorns stator av den i
monteringshallen befintliga traversen.
Den av den på Kaplanturbinområdet
ledande svenska turbinfirman lancerade
plana sugrörsbottnen måste, om den göres
ogenomtränglig för vatten, i första hand konstrueras för det
underifrån verkande övertryck, som kan uppstå på
grund av det från kraftstationens uppströmssida
genom släppor i berget eller andra otätheter
inträngande tryckvattnet. Detta tryck kan vid normala
driftförhållanden uppgå till ungefär samma belopp
som fallhöjden. Vid tömt sugrör blir övertrycket
lika med höjdskillnaden mellan uppströmsvattenytan
och sugröret. På grund av dessa avsevärda tryck
och sugrörsbottnens betydande storlek och
spännvidd blir kostnaden för en enbart för dessa
övertryck konstruerad sugrörsbotten relativt stor.
Tanken att slopa densamma låg därför nära till hands
och har även realiserats vid några kraftverk i Sverige
och Finland. Vid dessa anläggningar fixeras
sugrörets undre begränsning av ett plant trädäck, som
är helt avlastat från förutnämnda statiska
vattentryck.
Sugrörens träbeklädnad består av relativt grovt

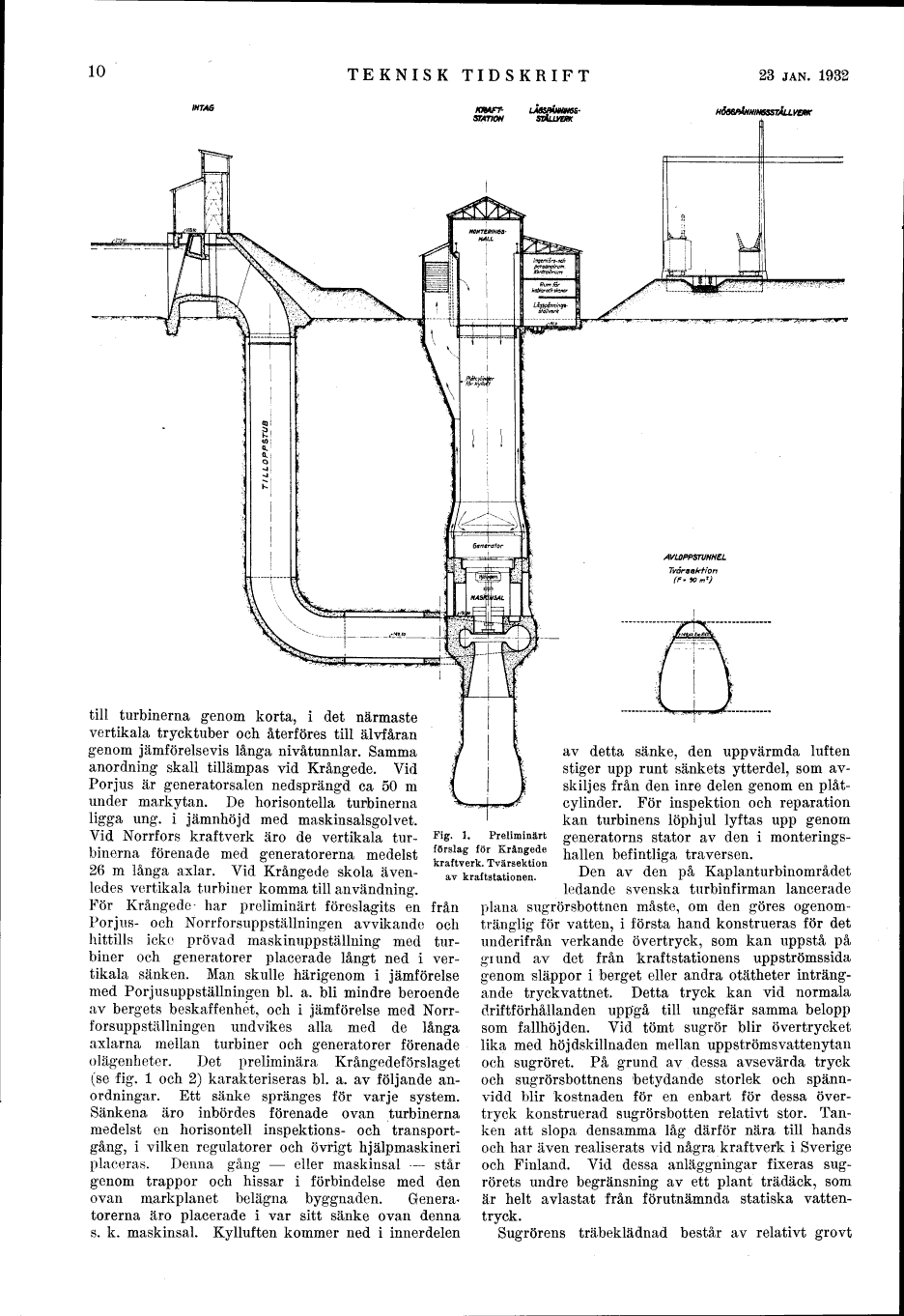

Fig. 1. Preliminärt
förslag för Krångede
kraftverk. Tvärsektion
av kraftstationen.
