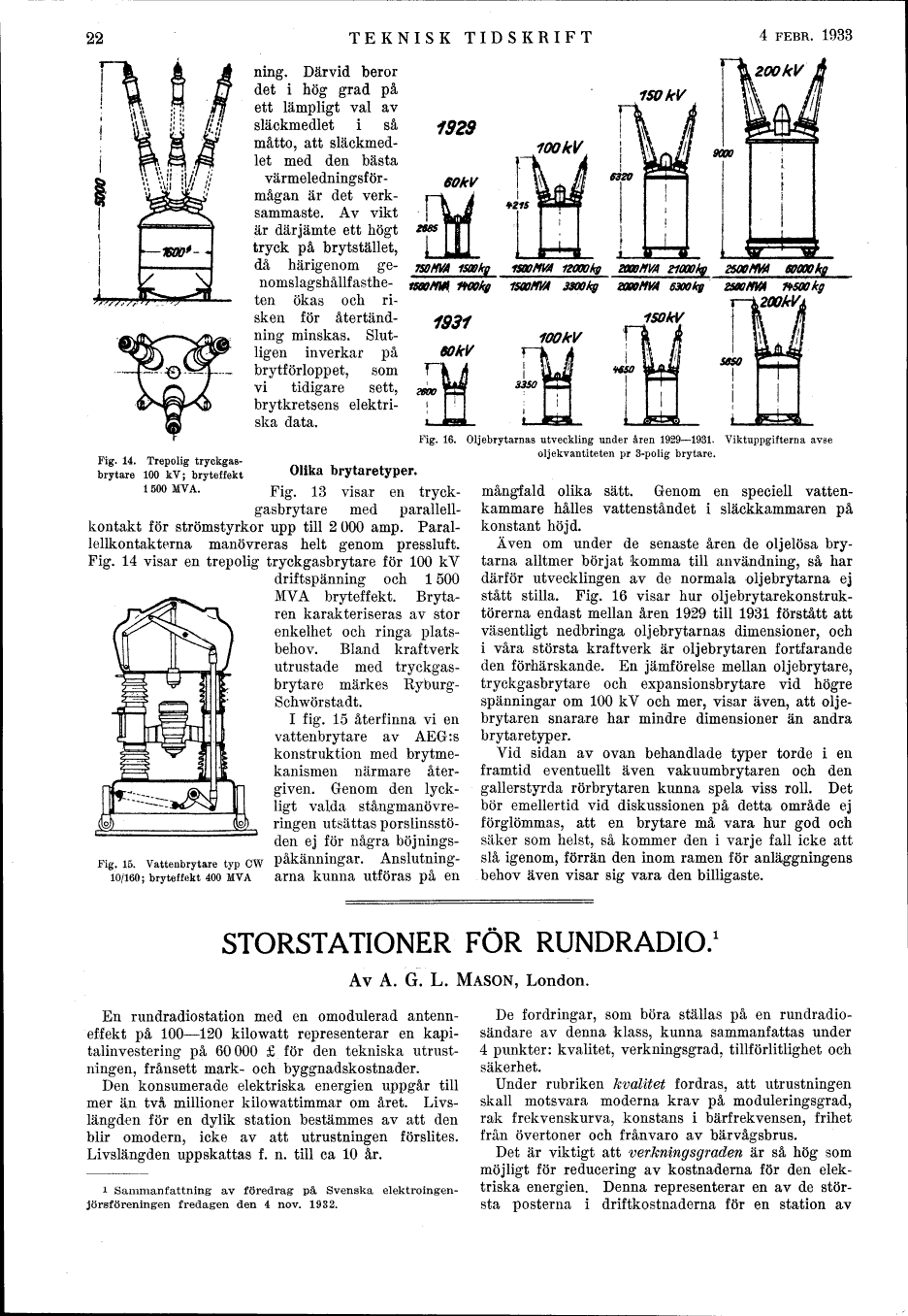

22
TEKNISK TIDSKRIFT
4 FEBR. 1933
ning. Därvid beror
det i hög grad på
ett lämpligt val av
släckmedlet i så
måtto, att
släckmedlet med den bästa
[-värmeledningsförmågan-]
{+värmeledningsför-
mågan+} är det
verksammaste. Av vikt
är därjämte ett högt
tryck på brytstället,
då härigenom
genomslagshållfastheten ökas och
risken för
återtändning minskas.
Slutligen inverkar på
brytförloppet, som
vi tidigare sett,
brytkretsens
elektriska data.
Olika brytaretyper.
Fig. 13 visar en
tryckgasbrytare med
parallellkontakt för strömstyrkor upp till 2 000 amp.
Parallellkontakterna manövreras helt genom pressluft.
Fig. 14 visar en trepolig tryckgasbrytare för 100 kV
driftspänning och 1500
MVA bryteffekt.
Brytaren karakteriseras av stor
enkelhet och ringa
platsbehov. Bland kraftverk
utrustade med
tryckgasbrytare märkes
Ryburg-Schwörstadt.
I fig. 15 återfinna vi en
vattenbrytare av AEG:s
konstruktion med
brytmekanismen närmare
återgiven. Genom den
lyckligt valda
stångmanövreringen utsättas
porslinsstöden ej för några
böjningspåkänningar. Anslutningarna kunna utföras på en
1929
56SQ
Fig. 14. Trepolig
tryckgasbrytare 100 kV; bryteffekt
l 500 MVA.
Fig. 16. Oljebrytarnas utveckling under åren 1929-1931. Viktuppgifterna avse
oljekvantiteten pr 3-polig brytare.
mångfald olika sätt. Genom en speciell
vattenkammare hålles vattenståndet i släckkammaren på
konstant höjd.
Även om under de senaste åren de oljelösa
brytarna alltmer börjat komma till användning, så har
därför utvecklingen av de normala oljebrytarna ej
stått stilla. Fig. 16 visar hur oljebrytarekonstruktörerna endast mellan åren 1929 till 1931 förstått att
väsentligt nedbringa oljebrytarnas dimensioner, och
i våra största kraftverk är oljebrytaren fortfarande
den förhärskande. En jämförelse mellan oljebrytare,
tryckgasbrytare och expansionsbrytare vid högre
spänningar om 100 kV och mer, visar även, att
oljebrytaren snarare har mindre dimensioner än andra
brytaretyper.
Vid sidan av ovan behandlade typer torde i en
framtid eventuellt även vakuumbrytaren och den
gallerstyrda rörbrytaren kunna spela viss roll. Det
bör emellertid vid diskussionen på detta område ej
förglömmas, att en brytare må vara hur god och
säker som helst, så kommer den i varje fall icke att
slå igenom, förrän den inom ramen för anläggningens
behov även visar sig vara den billigaste.
STORSTATIONER FÖR RUNDRADIO.1
Av A. G. L. MASON, London.
En rundradiostation med en omodulerad
antenneffekt på 100-120 kilowatt representerar en
kapitalinvestering på 60 000 £ för den tekniska
utrustningen, frånsett mark- och byggnadskostnader.
Den konsumerade elektriska energien uppgår till
mer än två millioner kilowattimmar om året.
Livslängden för en dylik station bestämmes av att den
blir omodern, icke av att utrustningen förslites.
Livslängden uppskattas f. n. till ca 10 år.
i Sammanfattning av föredrag på Svenska elektroingenjörsföreningen fredagen den 4 nov. 1932.
De fordringar, som böra ställas på en
rundradiosändare av denna klass, kunna sammanfattas under
4 punkter: kvalitet, verkningsgrad, tillförlitlighet och
säkerhet.
Under rubriken kvalitet fordras, att utrustningen
skall motsvara moderna krav på moduleringsgrad,
rak frekvenskurva, konstans i bärfrekvensen, frihet
från övertoner och frånvaro av bärvågsbrus.
Det är viktigt att verkningsgraden är så hög som
möjligt för reducering av kostnaderna för den
elektriska energien. Denna representerar en av de
största posterna i driftkostnaderna för en station av
Fig. 15. Vattenbrytare typ CW
10/160; bryteffekt 400 MVA
