7 OKT. 1933

ELEKTROTEKNIK

149

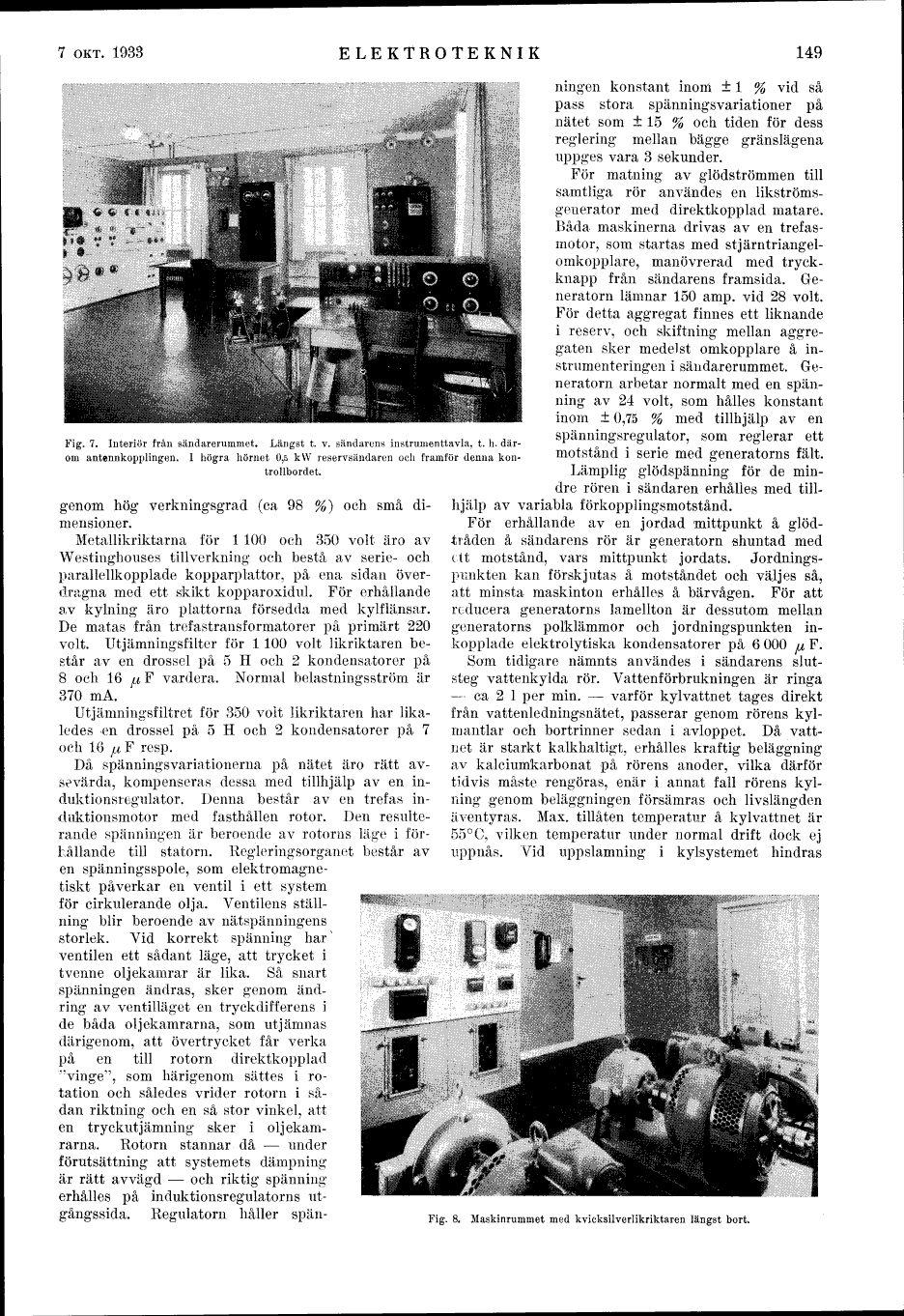

Fig. 7. Interiör från sändarerummet. Längst t. v. sändarens instrumenttavla, t. h.
därom antennkopplingen. I högra hörnet 0,5 kW reservsändaren och framför denna
kon-tronbordet.

genom hög verkningsgrad (ca 98 %) och små
dimensioner.

Metallikriktarna för l 100 och 350 volt äro av
Westinghouses tillverkning och bestå av serie- och
parallellkopplade kopparplattor, på ena sidan
överdragna med ett skikt kopparoxidul. För erhållande
av kylning äro plattorna försedda med kylflänsar.
De matas från trefastransformatorer på primärt 220
volt. Utjämningsfilter för l 100 volt likriktaren
består av en drossel på 5 H och 2 kondensatorer på
8 och 16 ju F vardera. Normal belastningsström är
370 mA.

Utjämningsfiltret för 350 volt likriktaren har
likaledes en drossel på 5 H och 2 kondensatorer på 7
och 1.6 ja F resp.

Då spänningsvariationerna på nätet äro rätt
avsevärda, kompenseras dessa med tillhjälp av en induktionsregulator. Denna består av en trefas
induktionsmotor med fasthållen rotor. Den
resulterande spänningen är beroende av rotorns läge i
förhållande till statorn. Regleringsorganet består av
en spänningsspole, som
elektromagnetiskt påverkar en ventil i ett system
för cirkulerande olja. Ventilens
ställning blir beroende av nätspänningens
storlek. Vid korrekt spänning har
ventilen ett sådant läge, att trycket i
tvenne oljekamrar är lika. Så snart
spänningen ändras, sker genom
ändring av ventilläget en tryckdifferens i
de båda oljekamrarna, som utjämnas
därigenom, att övertrycket får verka
på en till rotorn direktkopplad
"vinge", som härigenom sättes i
rotation och således vrider rotorn i
sådan riktning och en så stor vinkel, att
en tryckutjämning sker i
oljekamrarna. Rotorn stannar då - under
förutsättning att systemets dämpning
är rätt avvägd - och riktig spänning
erhålles på induktionsregulatorns
utgångssida. Regulatorn håller spän-

ningen konstant inom ± l % vid så
pass stora spänningsvariationer på
nätet som ± 15 % och tiden för dess
reglering mellan bägge gränslägena
uppges vara 3 sekunder.

För matning av glödströmmen till
samtliga rör användes en
likströmsgenerator med direktkopplad matare.
Båda maskinerna drivas av en
trefasmotor, som startas med stjärntriangelomkopplare, manövrerad med
tryckknapp från sändarens framsida.
Generatorn lämnar 150 amp. vid 28 volt.
För detta aggregat finnes ett liknande
i reserv, och skiftning mellan
aggregaten sker medelst omkopplare å
instrumenteringen i sändarerummet.
Generatorn arbetar normalt med en
spänning av 24 volt, som hålles konstant
inom ± 0,7,5 % med tillhjälp av en
spänningsregulator, som reglerar ett
motstånd i serie med generatorns fält.
Lämplig glödspänning för de
mindre rören i sändaren erhålles med
tillhjälp av variabla förkopplingsmotstånd.

För erhållande av en jordad mittpunkt å
glödtråden å sändarens rör är generatorn shuntad med
ett motstånd, vars mittpunkt jordats. Jordningspunkten kan förskjutas å motståndet och väljes så,
att minsta maskinton erhålles å bärvågen. För att
reducera generatorns lamellton är dessutom mellan
generatorns polklämmor och jordningspunkten
inkopplade elektrolytiska kondensatorer på 6 000 uF.
Som tidigare nämnts användes i sändarens
slutsteg vattenkylda rör. Vattenförbrukningen är ringa
- ca 2 l per min. - varför kylvattnet tages direkt
från vattenledningsnätet, passerar genom rörens kylmantlar och bortrinner sedan i avloppet. Då
vattnet är starkt kalkhaltigt, erhålles kraftig beläggning
av kalciumkarbonat på rörens anoder, vilka därför
tidvis måste rengöras, enär i annat fall rörens
kylning genom beläggningen försämras och livslängden
äventyras. Max. tillåten temperatur å kylvattnet är
55°C, vilken temperatur under normal drift dock ej
uppnås. Vid uppslamning i kylsystemet hindras

Fig. 8. Maskinrummet med kvicksilverlikriktaren längst bort.
