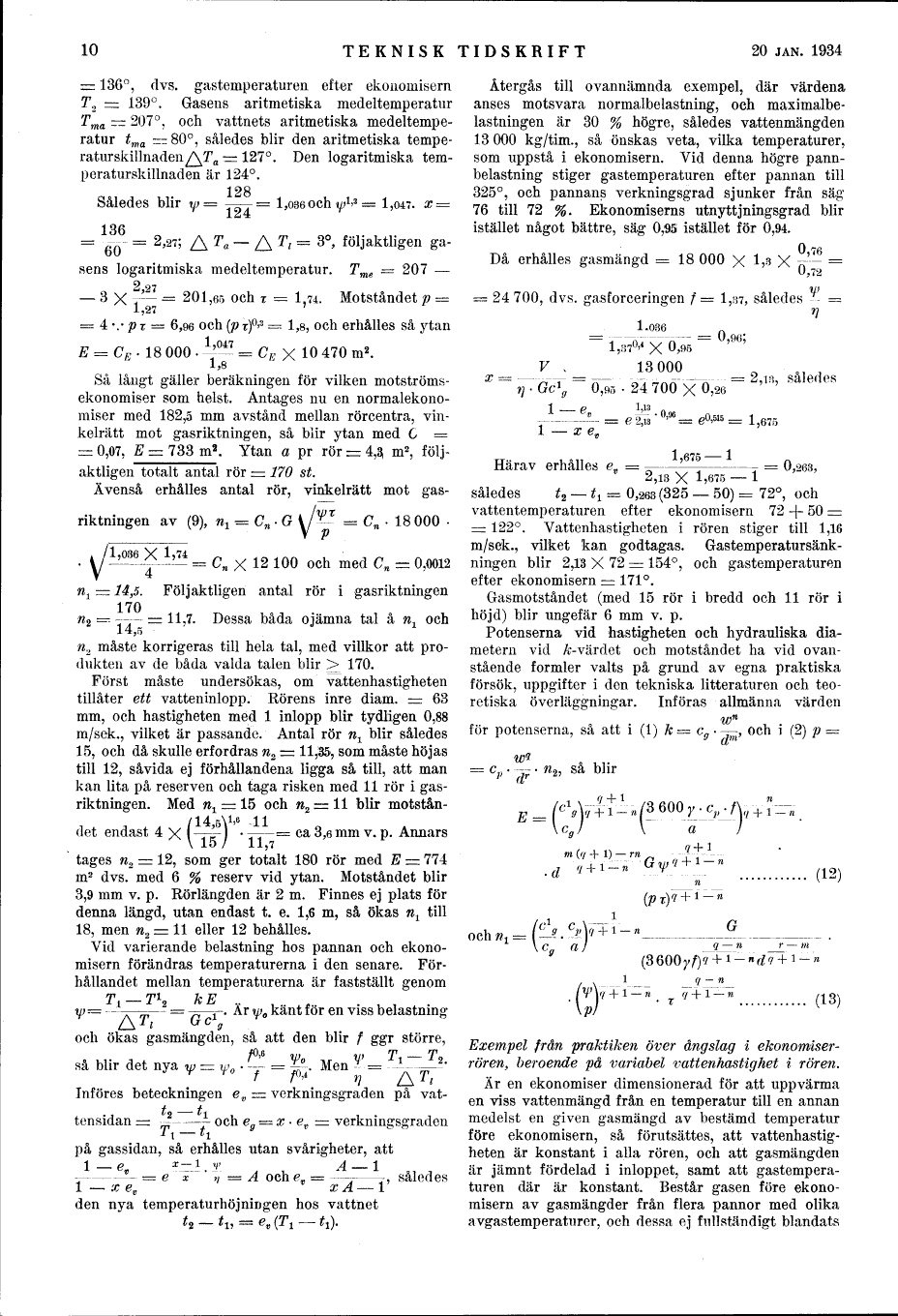

= 136°, dvs. gastemperaturen efter ekonomisern
T2 = 139°. Gasens aritmetiska medeltemperatur
Tma = 207°, och vattnets aritmetiska
medeltemperatur tma – 80°, således blir den aritmetiska
temperatur skillnaden [delta] Ta = 127°. Den logaritmiska
temperaturskillnaden är 124°.
Således blir [phi] = 128 / 124 = 1,036 och [phi]1,3 = l,047. x =
136 / 60 = 2,27; [delta] Ta – [delta] Tl = 3°, följaktligen
gasens logaritmiska medeltemperatur. Tme = 207 –
3 X 2,27 / 1,27 = 201,65 och [tau] = 1,74. Motståndet p =
4 -.- p [tau] = 6,96 och (p [tau])0,3 = 1,8, och erhålles så ytan
E = CE . 18 000 . 1,047 / 1,8 = CE X 10 470 m2.
Så långt gäller beräkningen för vilken motströmsekonomiser
som helst. Antages nu en normalekonomiser
med 182,5 mm avstånd mellan rörcentra,
vinkelrätt mot gasriktningen, så blir ytan med
C = 0,07, E = 733 m2. Ytan a pr rör = 4,3 m2,
följaktligen totalt antal rör = 170 st.
Ävenså erhålles antal rör, vinkelrätt mot
riktningen av (9), n1 = Cn . G [kvadratrot] [phi][tau] / p = Cn . 18 000 .
[kvadratrot] 1,036 X 1,74 / 4 = Cn X 12 100 och med Cn = 0,0012
n1 = 14,5. Följaktligen antal rör i gasriktningen
n2 = 170 / 14,5 = 11,7. Dessa båda ojämna tal å n1 och
n2 måste korrigeras till hela tal, med villkor att
produkten av de båda valda talen blir > 170.
Först måste undersökas, om vattenhastigheten
tillåter ett vatteninlopp. Rörens inre diam. = 63
mm, och hastigheten med 1 inlopp blir tydligen 0,88
m/sek., vilket är passande. Antal rör n1 blir således
15, och då skulle erfordras n2 = 11,35, som måste höjas
till 12, såvida ej förhållandena ligga så till, att man
kan lita på reserven och taga risken med 11 rör i
gasriktningen. Med n1 = 15 och n2 = 11 blir
motståndet endast 4 X (14,5 / 15)1,6 . 11 / 11,7 = ca 3,6 mm v. p. Annars
tages n2 = 12, som ger totalt 180 rör med E = 774
m2 dvs. med 6 % reserv vid ytan. Motståndet blir
3,9 mm v. p. Rörlängden är 2 m. Finnes ej plats för
denna längd, utan endast t. e. 1,6 m, så ökas n1 till
18, men n2 = 11 eller 12 behålles.
Vid varierande belastning hos pannan och
ekonomisern förändras temperaturerna i den senare.
Förhållandet mellan temperaturerna är fastställt genom
[phi] = T1 – T12 / [delta] Tl = k E / G c1g. Är [phi]o känt för en viss belastning
och ökas gasmängden, så att den blir f ggr större,
så blir det nya [phi] = [phi]o . f0,6 / f = [phi]o / f0,4. Men [phi] / [eta] = T1 – T2 / [delta] Tl.
Införes beteckningen ev = verkningsgraden på
vattensidan = t2 – t1 / T1 – t1 och eg = x . ev = verkningsgraden
på gassidan, så erhålles utan svårigheter, att
1 – ev / 1 – x ev = e x – 1 / x . [phi] / [eta] = A och ev = A – 1 / x A – 1, således
den nya temperaturhöjningen hos vattnet
t2 – t1, = ev (T1 – t1).
Återgås till ovannämnda exempel, där värdena
anses motsvara normalbelastning, och maximalbelastningen
är 30 % högre, således vattenmängden
13 000 kg/tim., så önskas veta, vilka temperaturer,
som uppstå i ekonomisern. Vid denna högre
pannbelastning stiger gastemperaturen efter pannan till
325°, och pannans verkningsgrad sjunker från säg
76 till 72 %. Ekonomiserns utnyttjningsgrad blir
istället något bättre, säg 0,95 istället för 0,94.
Då erhålles gasmängd =18 000 X 1,3 X 0,76 / 0,72 =
24700, dvs. gasforceringen f = 1,37, således [phi] / [eta] =
1.036 / 1,370,4 X 0,95 = 0,96;
x = V / [eta] . Gc1g = 13 000 / 0,95 . 24 700 X 0,26 = 2,13 således
1 – ev / 1 – x ev = e 1,13 / 2,13 . 0,96 = e0,515 = 1,675
Härav erhålles ev = 1,675 – 1 / 2,13 X 1,675 – 1 = 0,263,
således t2 – t1 = 0,263 (325 – 50) = 72°, och
vattentemperaturen efter ekonomisern 72 + 50 = 122°.
Vattenhastigheten i rören stiger till 1,16 m/sek., vilket kan godtagas.
Gastemperatursänkningen blir 2,13 X 72 = 154°, och gastemperaturen
efter ekonomisern = 171°.
Gasmotståndet (med 15 rör i bredd och 11 rör i
höjd) blir ungefär 6 mm v. p.
Potenserna vid hastigheten och hydrauliska
diametern vid k-värdet och motståndet ha vid
ovanstående formler valts på grund av egna praktiska
försök, uppgifter i den tekniska litteraturen och
teoretiska överläggningar. Införas allmänna värden
för potenserna, så att i (1) k = cgwn / dm, och i (2) p = cp . wq / dr . n2, så blir
E = (c1g / cg) q + 1 / q + 1 .. n (3 600 [gamma] . cp . f / a) n / q + 1 – n.
. d m (q + 1) – rn / q + 1 – n G [phi] q + 1 / q + 1 – n . . . (12)
(p [tau]) n / q + 1 – n
och n1 = (c1g / cg . cp / a) 1 / q + 1 – n G / (3 600 [gamma] f) q – n / q + 1 – n d r – m / q + 1 – n
([phi] / p) 1 / q + – n . [tau] q – n / q + 1 –. n . . . (13)
Exempel från praktiken över ångslag i ekonomiserrören,
beroende på variabel vattenhastighet i rören.
Är en ekonomiser dimensionerad för att uppvärma
en viss vattenmängd från en temperatur till en annan
medelst en given gasmängd av bestämd temperatur
före ekonomisern, så förutsattes, att vattenhastigheten
är konstant i alla rören, och att gasmängden
är jämnt fördelad i inloppet, samt att
gastemperaturen där är konstant. Består gasen före
ekonomisern av gasmängder från flera pannor med olika
avgastemperaturer, och dessa ej fullständigt blandats
