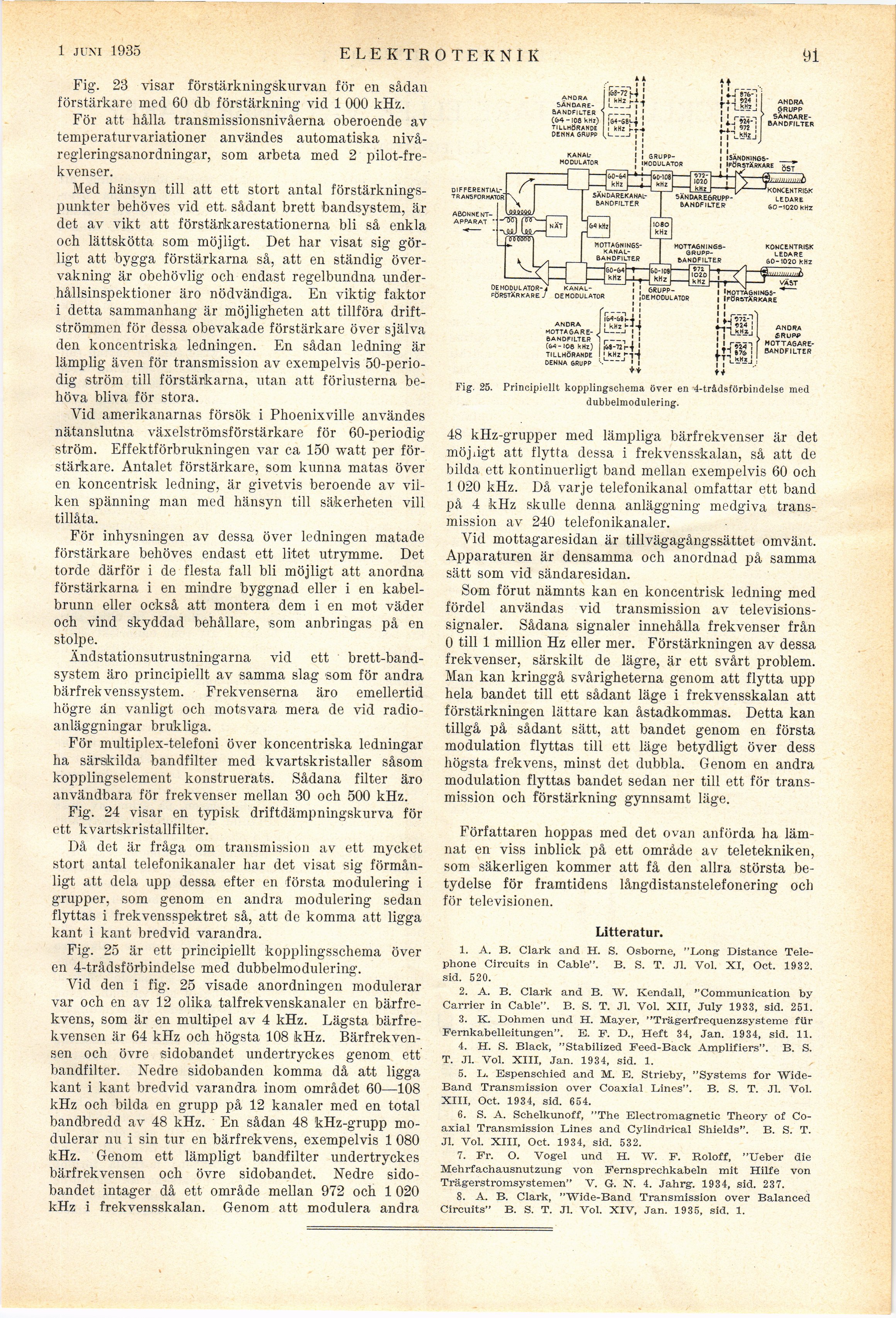

1 juni 1935
ELEKTROTEKNIK
Öl
Fig. 23 visar förstärkningskurvan för en sådan
förstärkare med 60 db förstärkning vid 1 000 kHz.
För att hålla transmissionsnivåerna oberoende av
temperaturvariationer användes automatiska
nivå-regleringsanordningar, som arbeta med 2
pilot-frekvenser.
Med hänsyn till att ett stort antal
förstärkningspunkter behöves vid ett. sådant brett bandsystem, är
det av vikt att förstärkarestationerna bli så enkla
och lättskötta som möjligt. Det har visat sig
görligt att bygga förstärkarna så, att en ständig
övervakning är obehövlig och endast regelbundna
underhållsinspektioner äro nödvändiga. En viktig faktor
i detta sammanhang är möjligheten att tillföra
driftströmmen för dessa obevakade förstärkare över själva
den koncentriska ledningen. En sådan ledning är
lämplig även för transmission av exempelvis
50-perio-dig ström till förstärkarna, utan att förlusterna
behöva bliva för stora.
Yid amerikanarnas försök i Phoenixville användes
nätanslutna växelströmsförstärkare för 60-periodig
ström. Effektförbrukningen var ca 150 watt per
förstärkare. Antalet förstärkare, som kunna matas över
en koncentrisk ledning, är givetvis beroende av
vilken spänning man med hänsyn till säkerheten vill
tillåta.
För inhysningen av dessa över ledningen matade
förstärkare behöves endast ett litet utrymme. Det
torde därför i de flesta fall bli möjligt att anordna
förstärkarna i en mindre byggnad eller i en
kabelbrunn eller också att montera dem i en mot väder
och vind skyddad behållare, som anbringas på en
stolpe.
Ändstationsutrustningarna vid ett
brett-band-system äro principiellt av samma slag som för andra
bärfrekvenssystem. Frekvenserna äro emellertid
högre än vanligt och motsvara mera de vid
radioanläggningar brukliga.
För multiplex-telefoni över koncentriska ledningar
ha särskilda bandfilter med kvartskristaller såsom
kopplingselement konstruerats. Sådana filter äro
användbara för frekvenser mellan 30 och 500 kHz.
Fig. 24 visar en typisk driftdämpningskurva för
ett kvartskristallfilter.
Då det är fråga om transmission av ett mycket
stort antal telefonikanaler har det visat sig
förmånligt att dela upp dessa efter en första modulering i
grupper, som genom en andra modulering sedan
flyttas i frekvensspektret så, att de komma att ligga
kant i kant bredvid varandra.
Fig. 25 är ett principiellt kopplingsschema över
en 4-trådsförbindelse med dubbelmodulering.
Yid den i fig. 25 visade anordningen modulerar
var och en av 12 olika talfrekvenskanaler en
bärfrekvens, som är en multipel av 4 kHz. Lägsta
bärfrekvensen är 64 kHz och högsta 108 kHz.
Bärfrekvensen och övre sidobandet undertryckes genom ett
bandfilter. Nedre sidobanden komma då att ligga
kant i kant bredvid varandra inom området 60—108
kHz och bilda en grupp på 12 kanaler med en total
bandbredd av 48 kHz. En sådan 48 kHz-grupp
modulerar nu i sin tur en bärfrekvens, exempelvis 1 080
kHz. Genom ett lämpligt bandfilter undertryckes
bärfrekvensen och övre sidobandet. Nedre
sidobandet intager då ett område mellan 972 och 1 020
kHz i frekvensskalan. Genom att modulera andra
ANDRA [-SÄNDARE-BANDFILTER-]
{+SÄNDARE-
BANDFILTER+}
i Sä-ÄT-i [
J !
GRUPP-IMOOULATOR
-vjuJ Uib—NAT
[-SÄNDAREKANAL-BANOFILTER-]
{+SÄNDAREKANAL-
BANOFILTER+}
! lSiil-1 i
’ 4. ’ 924 I
ftThHjj {
I i-TSw-l
’Ti 972 !
rt-jLHzj
II ’
I I ..
I ISANDNINGS- __
1 »FÖRSTÄRKARE qSJ
ANDRA
GRUPP [-SÄNDARE-BANDFILTER-]
{+SÄNDARE-
BANDFILTER+}
60-M[ * I 160-1081- y» -1 * i K–@
_M<rp: ^ _ i®
’ui)in>)))ih
1 . __OM
wtiiwi)ULATOR-i
KANAL-FÖRSTÄRKARE J DE MODULATOR
[-MOTTAGNINGSKANAL-BANDFILTER
MOTTAGNINGS-GRUPP-6AN0FILTER-]
{+MOTTAGNINGS-
KANAL-
BANDFILTER
MOTTAGNINGS-
GRUPP-
6AN0FILTER
I GRUPP-+}
I [-GRUPP-I-] (DEMODULATOR
KONCENTRISK
LEDARE
60-1020 kHz
KONCENTRISK
LEDARE
60-1020 kHz
ANDRA
MOTTA GAR
E-6ANDFILTER
(64-106 kHz)
TILLHÖRANDE
DENNA GRUPP
Tj-^r
I ’ MOTTAG NINGS"
| I FÖRSTÄRKARE
I I
»J-ii
■—1 1!
’ ><Hzj"rf
—I ,
11
’»»-I
1S8J
n1
I I-f^n
TIKHI !
I (––
t*
ANDRA
ÆRUP*1 [-MOTTAGARE-ßANDFILTER-]
{+MOTTAGARE-
ßANDFILTER+}
Fig. 25. Principiellt kopplingschema över en ’4-trådsförbindelse med
dubbelmodulering.
48 kHz-grupper med lämpliga bärfrekvenser är det
mö jagt att flytta dessa i frekvensskalan, så att de
bilda ett kontinuerligt band mellan exempelvis 60 och
1 020 kHz. Då varje telefonikanal omfattar ett band
på 4 kHz skulle denna anläggning medgiva
transmission av 240 telefonikanaler.
Vid mottagaresidan är tillvägagångssättet omvänt.
Apparaturen är densamma och anordnad på samma
sätt som vid sändaresidan.
Som förut nämnts kan en koncentrisk ledning med
fördel användas vid transmission av
televisionssignaler. Sådana signaler innehålla frekvenser från
0 till 1 million Hz eller mer. Förstärkningen av dessa
frekvenser, särskilt de lägre, är ett svårt problem.
Man kan kringgå svårigheterna genom att flytta upp
hela bandet till ett sådant läge i frekvensskalan att
förstärkningen lättare kan åstadkommas. Detta kan
tillgå på sådant sätt, att bandet genom en första
modulation flyttas till ett läge betydligt över dess
högsta frekvens, minst det dubbla. Genom en andra
modulation flyttas bandet sedan ner till ett för
transmission och förstärkning gynnsamt läge.
Författaren hoppas med det ovan anförda ha
lämnat en viss inblick på ett område av teletekniken,
som säkerligen kommer att få den allra största
betydelse för framtidens långdistanstelefonering och
för televisionen.
Litteratur.
1. A. B. Clark and H. S. Osborne, "Long Distance
Tele-phone Cireuits in Cable". B. S. T. Jl. Vol. XI, Oct. 1932.
sid. 520.
2. A. B. Clark and B. W. Kendall, "Communieation by
Carrier in Cable". B. S. T. Jl. Vol. XII, July 1933, sid. 251.
3. K. Dohmen und H. Mayer, "Trägerfrequenzsysteme für
Fernkabelleitungen". B. F. D., Heft 34, Jan. 1934, sid. 11.
4. H. S. Black, "Stabilized Feed-Back Amplifiers". B. S.
T. Jl. Vol. XIII, Jan. 1934, sid. 1.
5. L. Espenschied and M. E. Strieby, "Systems for
Wide-Band Transmission over Coaxial Lines". B. S. T. Jl. Vol.
XIII, Oct. 1934, sid. 654.
6. S. A. Schelkunoff, "The Electromagnetic Theory of
Coaxial Transmission Lines and Cylindrical Shields". B. S. T.
Jl. Vol. XIII, Oct. 1934, sid. 532.
7. Pr. O. Vogel und H. W. P. Roloff, "Ueber die
Mehrfachausnutzung von Fernsprechkabeln mit Hilfe von
Trägerstromsystemen" V. G. N. 4. Jahrg. 1934, sid. 237.
8. A. B. Clark, "Wide-Band Transmission over Balanced
Cireuits" B. S. T. Jl. Vol. XIV, Jan. 1935, sid. 1.
