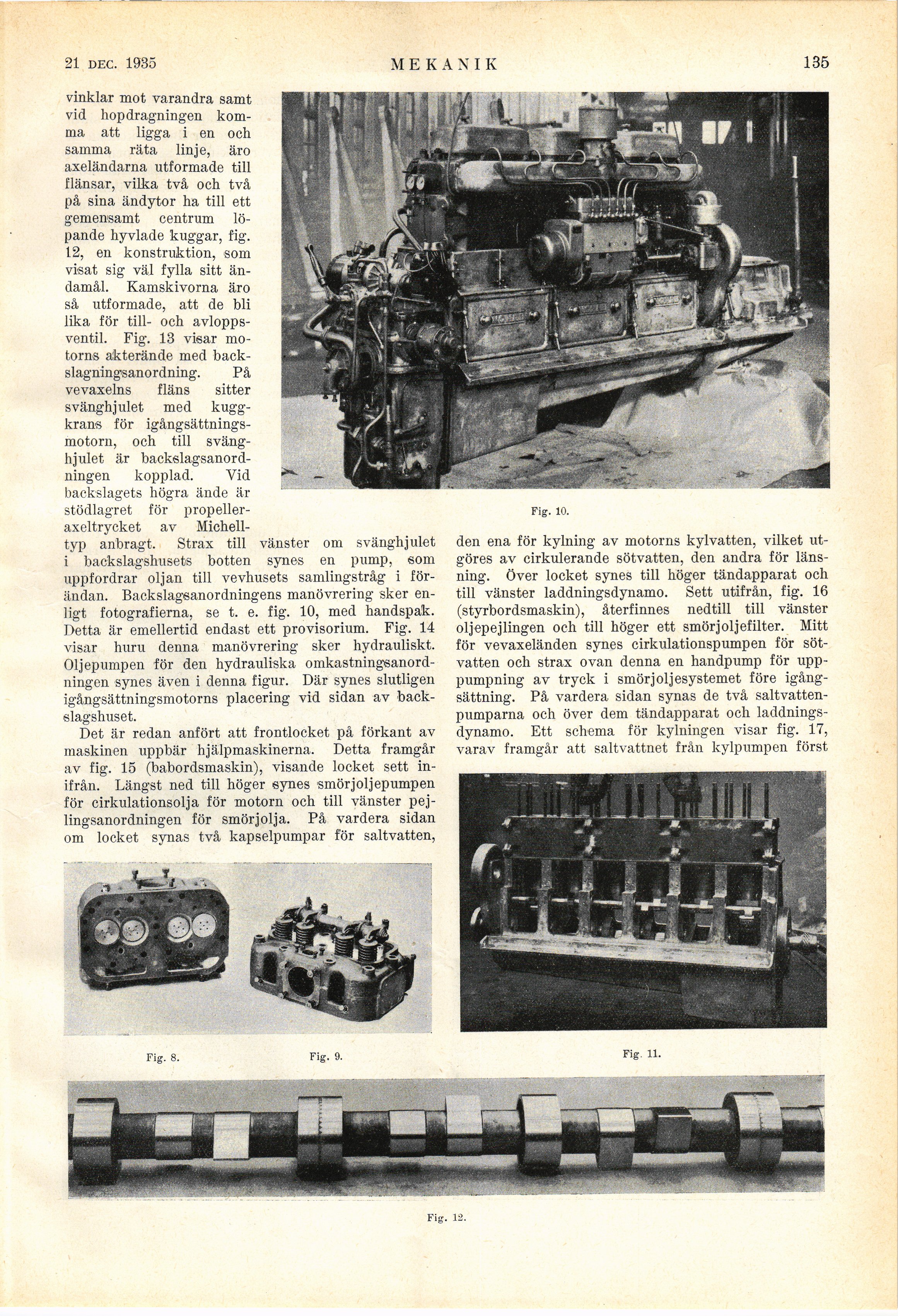

21 dec. 1935
MEKANIK
135
Fig.
Fig.
Fig. 11.
vinklar mot varandra samt
vid hop dragningen
komma att ligga i en och
samma räta linje, äro
axeländarna utformade till
flänsar, vilka två och två
på sina ändytor ha till ett
gemensamt centrum
löpande hyvlade kuggar, fig.
12, en konstruktion, som
visat sig väl fylla sitt
ändamål. Kamskivorna äro
så utformade, att de bli
lika för till- och
avloppsventil. Fig. 13 visar
motorns akterände med
back-slagningsanordning. På
vevaxelns fläns sitter
svänghjulet med
kuggkrans för
igångsättnings-motorn, och till
svänghjulet är
backslagsanord-ningen kopplad. Vid
backslagets högra ände är
stödlagret för
propeller-axeltrycket av
Michell-typ anbragt. Strax till vänster om svänghjulet
i backslagshusets botten synes en pump, som
uppfordrar oljan till vevhusets samlingstråg i
förändan. Backslagsanordningens manövrering sker
enligt fotografierna, se t. e. fig. 10, med handspak.
Detta är emellertid endast ett provisorium. Fig. 14
visar huru denna manövrering sker hydrauliskt.
Oljepumpen för den hydrauliska
omkastningsanordningen synes även i denna figur. Där synes slutligen
igångsättningsmotorns placering vid sidan av
back-slagshuset.
Det är redan anfört att frontlocket på förkant av
maskinen uppbär hjälpmaskinerna. Detta framgår
av fig. 15 (babordsmaskin), visande locket sett
inifrån. Längst ned till höger synes smörjoljepumpen
för cirkulationsolja för motorn och till vänster
pej-lingsanordningen för smörjolja. På vardera sidan
om locket synas två kapselpumpar för saltvatten,
Fig. 10.
den ena för kylning av motorns kylvatten, vilket
utgöres av cirkulerande sötvatten, den andra för
länsning. Över locket synes till höger tändapparat och
till vänster laddningsdynamo. Sett utifrån, fig. 16
(styrbordsmaskin), återfinnes nedtill till vänster
oljepejlingen och till höger ett smörjoljefilter. Mitt
för vevaxeländen synes cirkulationspumpen för
sötvatten och strax ovan denna en handpump för
upp-pumpning av tryck i smörjoljesystemet före
igångsättning. På vardera sidan synas de två
saltvattenpumparna och över dem tändapparat och
laddningsdynamo. Ett schema för kylningen visar fig. 17,
varav framgår att saltvattnet från kylpumpen först
Fig. 12.
