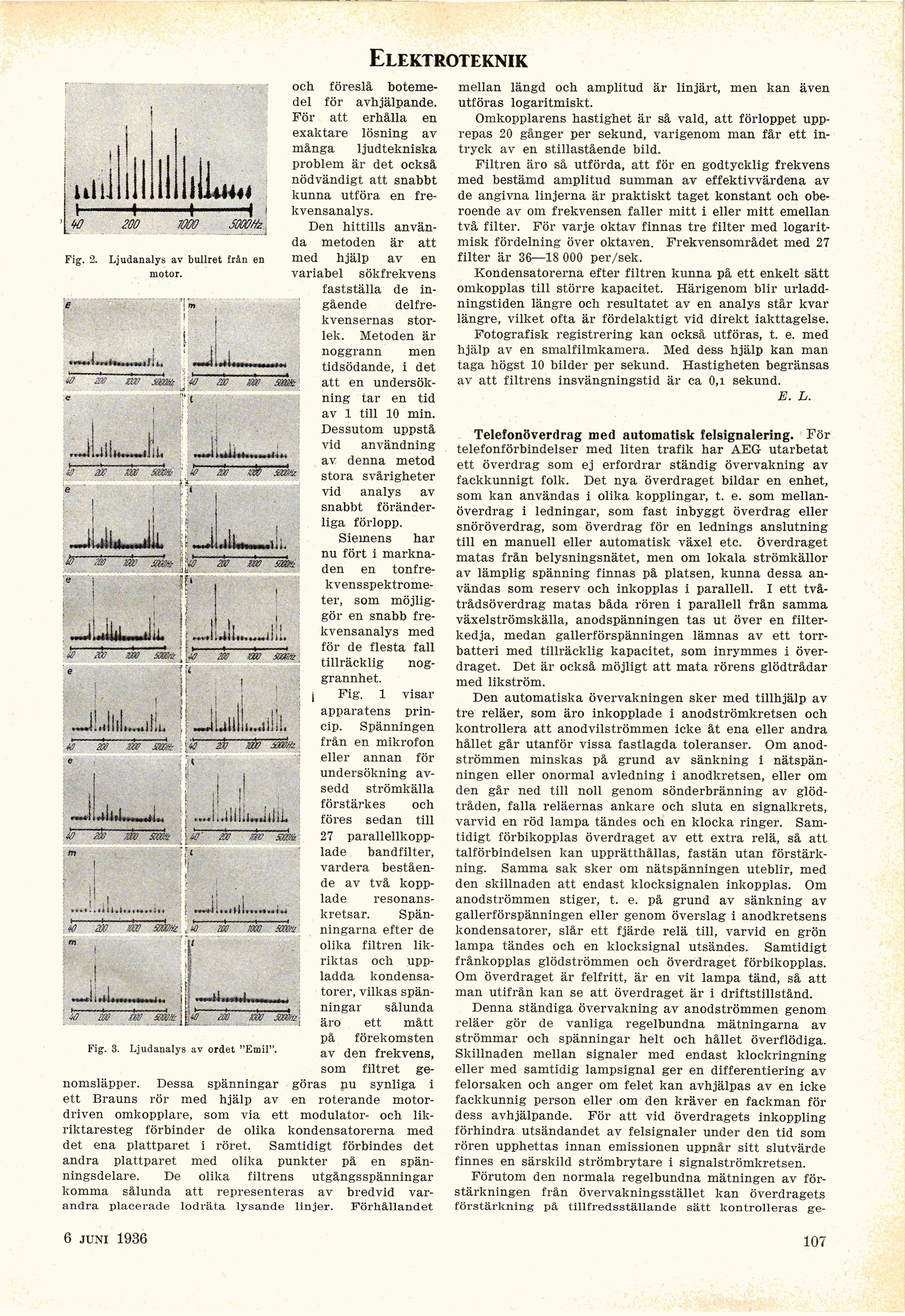

Elektroteknik
och föreslå
botemedel för avhjälpande.
För att erhålla en
exaktare lösning av
många ljudtekniska
problem är det också
nödvändigt att snabbt
kunna utföra en
frekvensanalys.
Den hittills
använda metoden är att
Fig. 2. Ljudanalys av bullret från en med hjälp av en
motor. variabel sökfrekvens
fastställa de
ingående delfrekvensernas storlek. Metoden är
noggrann men
tidsödande, i det
att en
undersökning tar en tid
av 1 till 10 min.
Dessutom uppstå
vid användning
av denna metod
stora svårigheter
vid analys av
snabbt
föränderliga förlopp.
Siemens har
nu fört i
marknaden en
tonfre-kvensspektrome-ter, som
möjliggör en snabb
frekvensanalys med
för de flesta fall
tillräcklig
noggrannhet.
Fig. 1 visar
apparatens
princip. Spänningen
från en mikrofon
eller annan för
undersökning
avsedd strömkälla
förstärkes och
föres sedan till
27
parallellkopplade bandfilter,
vardera
bestående av två
kopplade resonanskretsar. Spänningarna efter de
olika filtren
likriktas och
uppladda kondensatorer, vilkas
spänningar sålunda
äro ett mått
på förekomsten
av den frekvens,
som filtret
genomsläpper. Dessa spänningar göras nu synliga i
ett Brauns rör med hjälp av en roterande
motordriven omkopplare, som via ett modulator- och
lik-riktaresteg förbinder de olika kondensatorerna med
det ena plattparet i röret. Samtidigt förbindes det
andra plattparet med olika punkter på en
spänningsdelare. De olika filtrens utgångsspänningar
komma sålunda att representeras av bredvid
varandra placerade lodräta lysande linjer. Förhållandet
mellan längd och amplitud är linjärt, men kan även
utföras logaritmiskt.
Omkopplarens hastighet är så väld, att förloppet
upprepas 20 gånger per sekund, varigenom man får ett
intryck av en stillastående bild.
Filtren äro så utförda, att för en godtycklig frekvens
med bestämd amplitud summan av effektivvärdena av
de angivna linjerna är praktiskt taget konstant och
oberoende av om frekvensen faller mitt i eller mitt emellan
två filter. För varje oktav finnas tre filter med
logaritmisk fördelning över oktaven. Frekvensområdet med 27
filter är 36—18 000 per/sek.
Kondensatorerna efter filtren kunna på ett enkelt sätt
omkopplas till större kapacitet. Härigenom blir
urladdningstiden längre och resultatet av en analys står kvar
längre, vilket ofta är fördelaktigt vid direkt iakttagelse.
Fotografisk registrering kan också utföras, t. e. med
hjälp av en smalfilmkamera. Med dess hjälp kan man
taga högst 10 bilder per sekund. Hastigheten begränsas
av att filtrens insvängningstid är ca 0,1 sekund.
E. L.
Telefonöverdrag med automatisk felsignalering. För
telefonförbindelser med liten trafik har AEG utarbetat
ett överdrag som ej erfordrar ständig övervakning av
fackkunnigt folk. Det nya överdraget bildar en enhet,
som kan användas i olika kopplingar, t. e. som
mellanöverdrag i ledningar, som fast inbyggt överdrag eller
snöröverdrag, som överdrag för en lednings anslutning
till en manuell eller automatisk växel etc. överdraget
matas från belysningsnätet, men om lokala strömkällor
av lämplig spänning finnas på platsen, kunna dessa
användas som reserv och inkopplas i parallell. I ett
tvåtrådsöverdrag matas båda rören i parallell från samma
växelströmskälla, anodspänningen tas ut över en
filterkedja, medan gallerförspänningen lämnas av ett
torrbatteri med tillräcklig kapacitet, som inrymmes i
överdraget. Det är också möjligt att mata rörens glödtrådar
med likström.
Den automatiska övervakningen sker med tillhjälp av
tre reläer, som äro inkopplade i anodströmkretsen och
kontrollera att anodvilströmmen icke åt ena eller andra
hållet går utanför vissa fastlagda toleranser. Om
anodströmmen minskas på grund av sänkning i
nätspänningen eller onormal avledning i anodkretsen, eller om
den går ned till noll genom sönderbränning av
glödtråden, falla reläernas ankare och sluta en signalkrets,
varvid en röd lampa tändes och en klocka ringer.
Samtidigt förbikopplas överdraget av ett extra relä, så att
talförbindelsen kan upprätthållas, fastän utan
förstärkning. Samma sak sker om nätspänningen uteblir, med
den skillnaden att endast klocksignalen inkopplas. Om
anodströmmen stiger, t. e. på grund av sänkning av
gallerförspänningen eller genom överslag i anodkretsens
kondensatorer, slår ett fjärde relä till, varvid en grön
lampa tändes och en klocksignal utsändes. Samtidigt
frånkopplas glödströmmen och överdraget förbikopplas.
Om överdraget är felfritt, är en vit lampa tänd, så att
man utifrån kan se att överdraget är i driftstillstånd.
Denna ständiga övervakning av anodströmmen genom
reläer gör de vanliga regelbundna mätningarna av
strömmar och spänningar helt och hållet överflödiga.
Skillnaden mellan signaler med endast klockringning
eller med samtidig lampsignal ger en differentiering av
felorsaken och anger om felet kan avhjälpas av en icke
fackkunnig person eller om den kräver en fackman för
dess avhjälpande. För att vid överdragets inkoppling
förhindra utsändandet av felsignaler under den tid som
rören upphettas innan emissionen uppnår sitt slutvärde
finnes en särskild strömbrytare i signalströmkretsen.
Förutom den normala regelbundna mätningen av
förstärkningen från övervakningsstället kan överdragets
förstärkning på tillfredsställande sätt kontrolleras ge-
Fig. 3. Ljudanalys av ordet "Emil".
