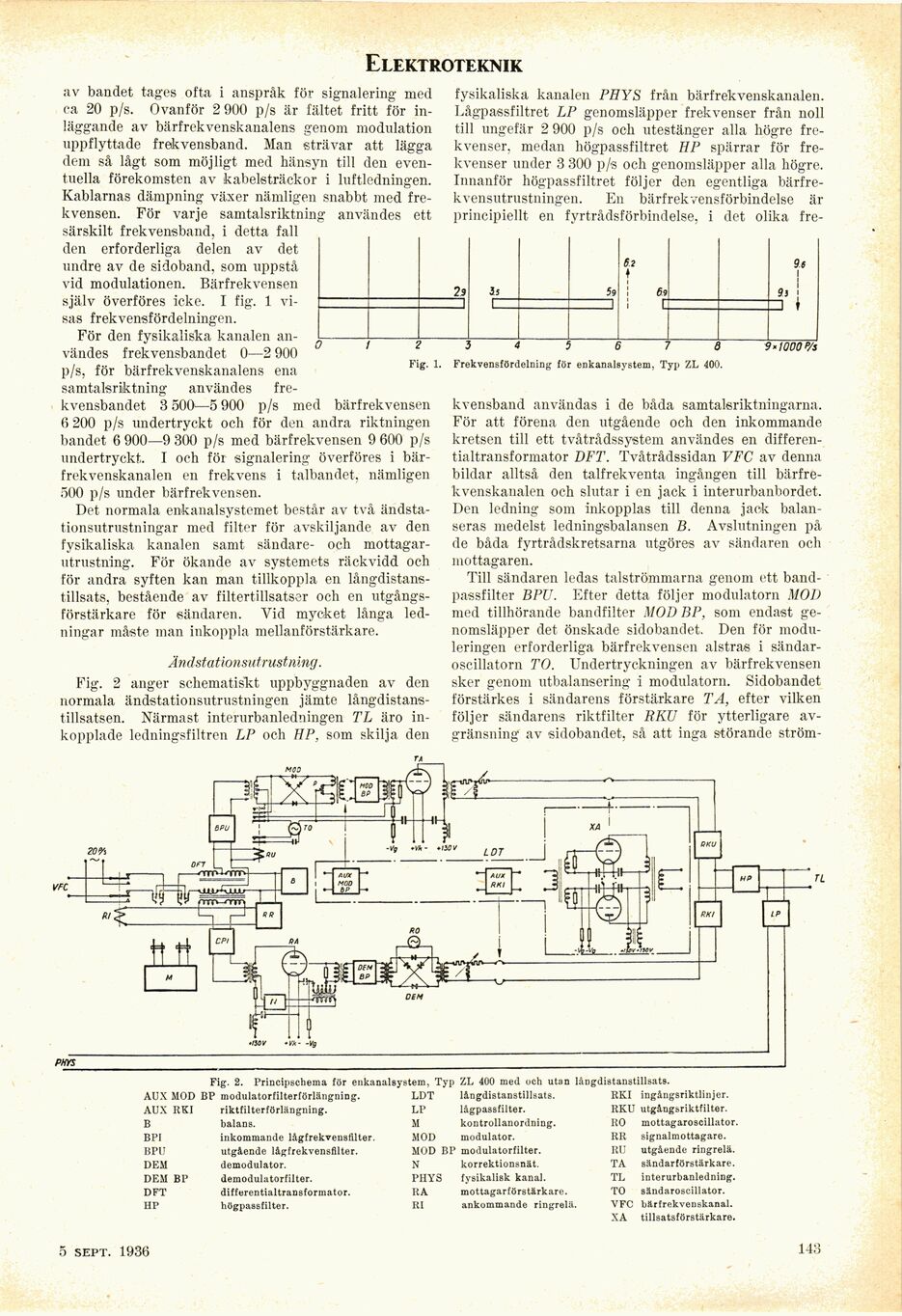

Elektroteknik
Fig. 1.
av bandet tages ofta i anspråk för signalering med
ca 20 p/s. Ovanför 2 900 p/s är fältet fritt för
inläggande av bärfrekvenskanalens genom modulation
uppflyttade frekvensband. Man strävar att lägga
dem så lågt som möjligt med hänsyn till den
eventuella förekomsten av kabelsträckor i luftledningen.
Kablarnas dämpning växer nämligen snabbt med
frekvensen. För varje samtalsriktning användes ett
särskilt frekvensband, i detta fall
den erforderliga delen av det
undre av de sidoband, som uppstå
vid modulationen. Bärfrekvensen
själv överföres icke. I fig. 1
visas frekvensfördelningen.
För den fysikaliska kanalen
användes frekvensbandet 0—2 900
p/s, för bärfrekvenskanalens ena
samtalsriktning användes
frekvensbandet 3 500—5 900 p/s med bärfrekvensen
6 200 p/s undertryckt och för den andra riktningen
bandet 6 900—9 300 p/s med bärfrekvensen 9 600 p/s
undertryckt. I och för signalering överföres i
bärfrekvenskanalen en frekvens i talbandet, nämligen
500 p/s under bärfrekvensen.
Det normala enkanalsystemet består av två
ändstationsutrustningar med filter för avskiljande av den
fysikaliska kanalen samt sändare- och
mottagar-utrustning. För ökande av systemets räckvidd och
för andra syften kan man tillkoppla en
långdistans-tillsats, bestående av filtertillsatser och en
utgångsförstärkare för sändaren. Vid mycket långa
ledningar måste man inkoppla mellanförstärkare.
Ändstationsutrustmng.
Fig. 2 anger schematiskt uppbyggnaden av den
normala ändstationsutrustningen jämte
långdistans-tillsatsen. Närmast interurbanledningen TL äro
inkopplade ledningsfiltren LP och HP, som skilja den
fysikaliska kanalen PHYS från bärfrekvenskanalen.
Lågpassfiltret LP genomsläpper frekvenser från noll
till ungefär 2 900 p/s och utestänger alla högre
frekvenser, medan högpassfiltret HP spärrar för
frekvenser under 3 300 p/s och genomsläpper alla högre.
Innanför högpassfiltret följer den egentliga
bärfrekvensutrustningen. En bärfrekvensförbindelse är
principiellt en fyrtrådsförbindelse, i det olika fre-
73
is
tz
fit
3 4 5 6 7
Frekvensfördelning för enkanalsystem, Typ ZL 400.
9s
9f
l
I
9-1000 P/s
kvensband användas i de båda samtalsriktningarna.
För att förena den utgående och den inkommande
kretsen till ett tvåtrådssystem användes en
differentialtransformator DFT. Tvåtrådssidan VFC av denna
bildar alltså den talfrekventa ingången till
bärfre-kvenskanalen och slutar i en jack i interurbanbordet.
Den ledning som inkopplas till denna jack
balanseras medelst ledningsbalansen B. Avslutningen på
de båda fyrtrådskretsarna utgöres av sändaren och
mottagaren.
Till sändaren ledas talströmmarna genom ett
bandpassfilter BPU. Efter detta följer modulatorn MOD
med tillhörande bandfilter MOD BP, som endast
genomsläpper det önskade sidobandet. Den för
moduleringen erforderliga bärfrekvensen alstras i
sändar-oscillatorn TO. Undertryckningen av bärfrekvensen
sker genom utbalansering i modulatorn. Sidobandet
förstärkes i sändarens förstärkare TA, efter vilken
följer sändarens riktfilter RKü för ytterligare
av-gränsning av sidobandet, så att inga störande ström-
30X3H
PHYS
Fig. 2. Principschema för enkanalsystem, Typ ZL 400 med uch utan långdistanstillsats.
AUX MOD BP modulatorfilterförlängning.
AUX RKI riktfilter förlängning.
B balans.
BPI inkommande lågfrekvensfilter.
BPU utgående lågfrekvensfilter.
DEM demodulator.
DEM BP demodulatorfilter.
DFT differentialtransformator.
HP högpassfilter.
5 sept. 1936
143
LDT långdistanstillsats.
LP lågpassfilter.
M kontrollanordning.
MOD modulator.
MOD BP modulatorfilter.
N korrektionsnät.
PHYS fysikalisk kanal.
RA mottagarförstärkare.
RI ankommande ringrelä.
RKI ingångsriktlinjer.
RKU utgångsriktfilter.
RO mottagaroscillator.
RR signalmottagare.
RU utgående ringrelä.
TA sändarförstärkare.
TL interurbanledning.
TO sändaroscillator.
VFC bärfrekvenskanal.
XA tillsatsförstärkare.
