Tekmsk Tidskrift

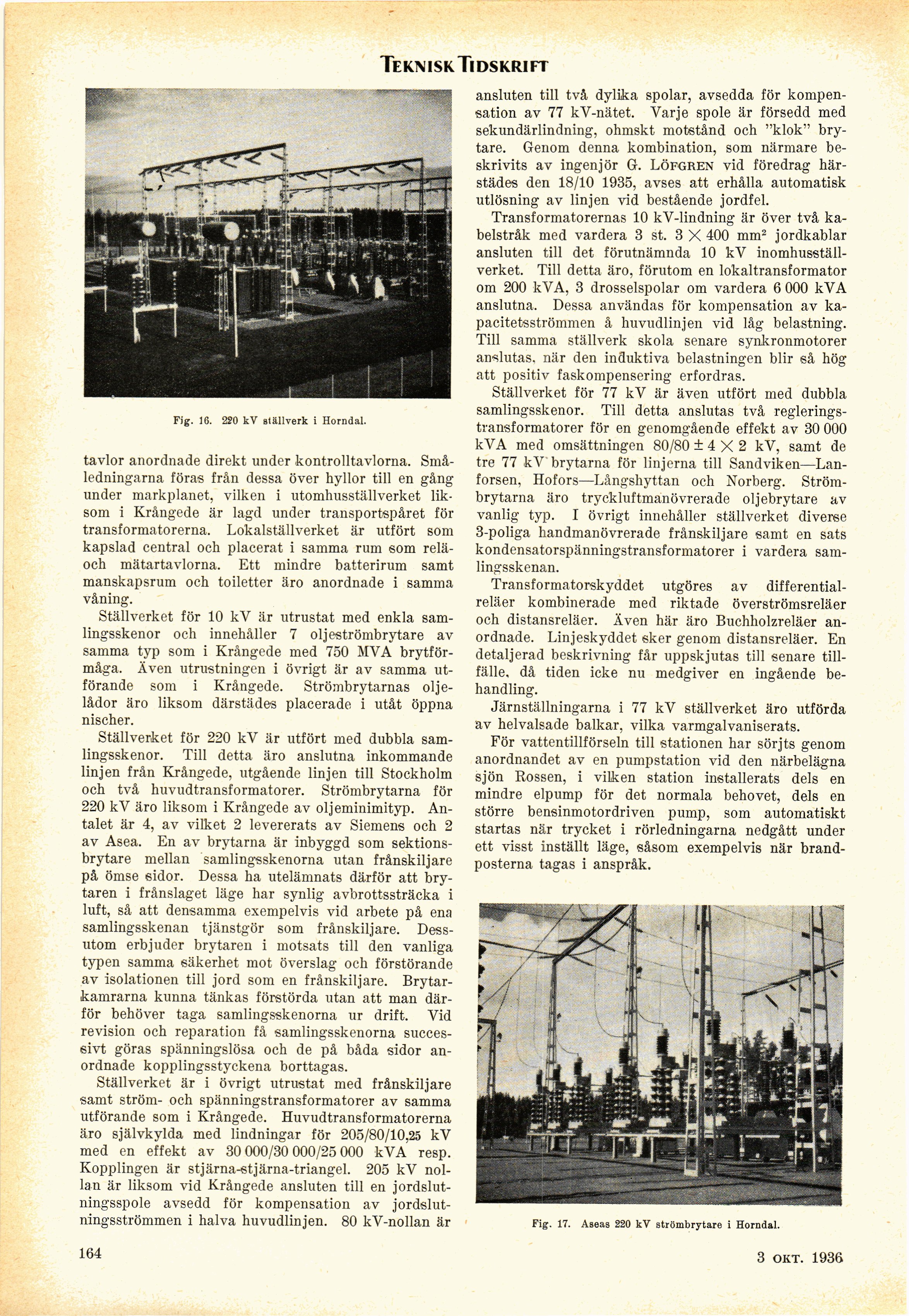

Fig. 16. 220 kV ställverk i Horndal.
tavlor anordnade direkt under kontrolltavlorna.
Små-ledningarna föras från dessa över hyllor till en gång
under markplanet, vilken i utomhusställverket
liksom i Krångede är lagd under transportspåret för
transformatorerna. Lokalställverket är utfört som
kapslad central och placerat i samma rum som
relä-och mätartavlorna. Ett mindre batterirum samt
manskapsrum och toiletter äro anordnade i samma
våning.
Ställverket för 10 kV är utrustat med enkla
samlingsskenor och innehåller 7 oljeströmbrytare av
samma typ som i Krångede med 750 MVA
brytförmåga. Även utrustningen i övrigt är av samma
utförande som i Krångede. Strömbrytarnas
oljelådor äro liksom därstädes placerade i utåt öppna
nischer.
Ställverket för 220 kV är utfört med dubbla
samlingsskenor. Till detta äro anslutna inkommande
linjen från Krångede, utgående linjen till Stockholm
och två huvudtransformatorer. Strömbrytarna för
220 kV äro liksom i Krångede av oljeminimityp.
Antalet är 4, av vilket 2 levererats av Siemens och 2
av Asea. En av brytarna är inbyggd som
sektions-brytare mellan samlingsskenorna utan frånskiljare
på ömse sidor. Dessa ha utelämnats därför att
brytaren i frånslaget läge har synlig avbrottssträcka i
luft, så att densamma exempelvis vid arbete på ena
samlingsskenan tjänstgör som frånskiljare.
Dessutom erbjuder brytaren i motsats till den vanliga
typen samma säkerhet mot överslag och förstörande
av isolationen till jord som en frånskiljare.
Brytar-kamrarna kunna tänkas förstörda utan att man
därför behöver taga samlingsskenorna ur drift. Vid
revision och reparation få samlingsskenorna
successivt göras spänningslösa och de på båda sidor
anordnade kopplingsstyckena borttagas.
Ställverket är i övrigt utrustat med frånskiljare
samt ström- och spänningstransformatorer av samma
utförande som i Krångede. Huvudtransformatorerna
äro självkylda med lindningar för 205/80/10,25 kV
med en effekt av 30 000/30 000/25 000 kVA resp.
Kopplingen är stjärna-stjärna-triangel. 205 kV
nollan är liksom vid Krångede ansluten till en
jordslut-ningsspole avsedd för kompensation av
jordslutningsströmmen i halva huvudlinjen. 80 kV-nollan är
ansluten till två dylika spolar, avsedda för
kompensation av 77 kV-nätet. Varje spole är försedd med
sekundärlindning, ohmskt motstånd och "klok"
brytare. Genom denna kombination, som närmare
beskrivits av ingenjör G. Löfgren vid föredrag
härstädes den 18/10 1935, avses att erhålla automatisk
utlösning av linjen vid bestående jordfel.
Transformatorernas 10 kV-lindning är över två
kabelstråk med vardera 3 st. 3 X 400 mm2 jordkablar
ansluten till det förutnämnda 10 kV
inomhusställ-verket. Till detta äro, förutom en lokaltransformator
om 200 kVA, 3 drosselspolar om vardera 6 000 kVA
anslutna. Dessa användas för kompensation av
kapacitetsströmmen å huvudlinjen vid låg belastning.
Till samma ställverk skola senare synkronmotorer
anslutas, när den induktiva belastningen blir så hög
att positiv faskompensering erfordras.
Ställverket för 77 kV är även utfört med dubbla
samlingsskenor. Till detta anslutas två
regleringstransformatorer för en genomgående effekt av 30 000
kVA med omsättningen 80/80 ±4X2 kV, samt de
tre 77 kV brytarna för linjerna till
Sandviken—Lan-forsen, Hofors—Långshyttan och Norberg.
Strömbrytarna äro tryckluftmanövrerade oljebrytare av
vanlig typ. I övrigt innehåller ställverket diverse
3-poliga handmanövrerade frånskiljare samt en sats
kondensatorspänningstransformatorer i vardera
samlingsskenan.
Transformatorskyddet utgöres av
differential-reläer kombinerade med riktade överströmsreläer
och distansreläer. Även här äro Buchholzreläer
anordnade. Linjeskyddet sker genom distansreläer. En
detaljerad beskrivning får uppskjutas till senare
tillfälle. då tiden icke nu medgiver en ingående
behandling.
Järnställningarna i 77 kV ställverket äro utförda
av helvalsade balkar, vilka varmgalvaniserats.
För vattentillförseln till stationen har sörjts genom
anordnandet av en pumpstation vid den närbelägna
sjön Rossen, i vilken station installerats dels en
mindre elpump för det normala behovet, dels en
större bensinmotordriven pump, som automatiskt
startas när trycket i rörledningarna nedgått under
ett visst inställt läge, såsom exempelvis när
brandposterna tagas i anspråk.
Fig. 17. Aseas 220 kV strömbrytare i Horndal.
164
1 aug. 1936
